1
Centrale antenna
2
Schermatura antenna
Comando di apertura per il collegamento di
3
dispositivi tradizionali con contatto N.A.
Comando di apertura pedonale per il collegamento
4
di dispositivi tradizionali con contatto N.A.
5
Comando di STOP . Contatto N.C.
6
Comune (-)
7
Fotocellula di tipo 1. Contatto N.C.
8
Fotocellula di tipo 2. Contatto N.C.
9
Coste di tipo 1 (fisse). Contatto N.C.
10
Coste di tipo 2 (mobili). Contatto N.C.
11
Comune (-)
12
Finecorsa in apertura dell'anta 1. Contatto N.C.
13
Finecorsa in chiusura dell'anta 1. Contatto N.C.
14
Finecorsa in apertura dell'anta 2. Contatto N.C.
15
Finecorsa in chiusura dell'anta 2. Contatto N.C.
16
Comune (-)
Uscita alimentazione 24VAC per fotocellule ed altri
17 - 18
accessori
18 - 19
Alimentazione TX fotocellule per Test funzionale

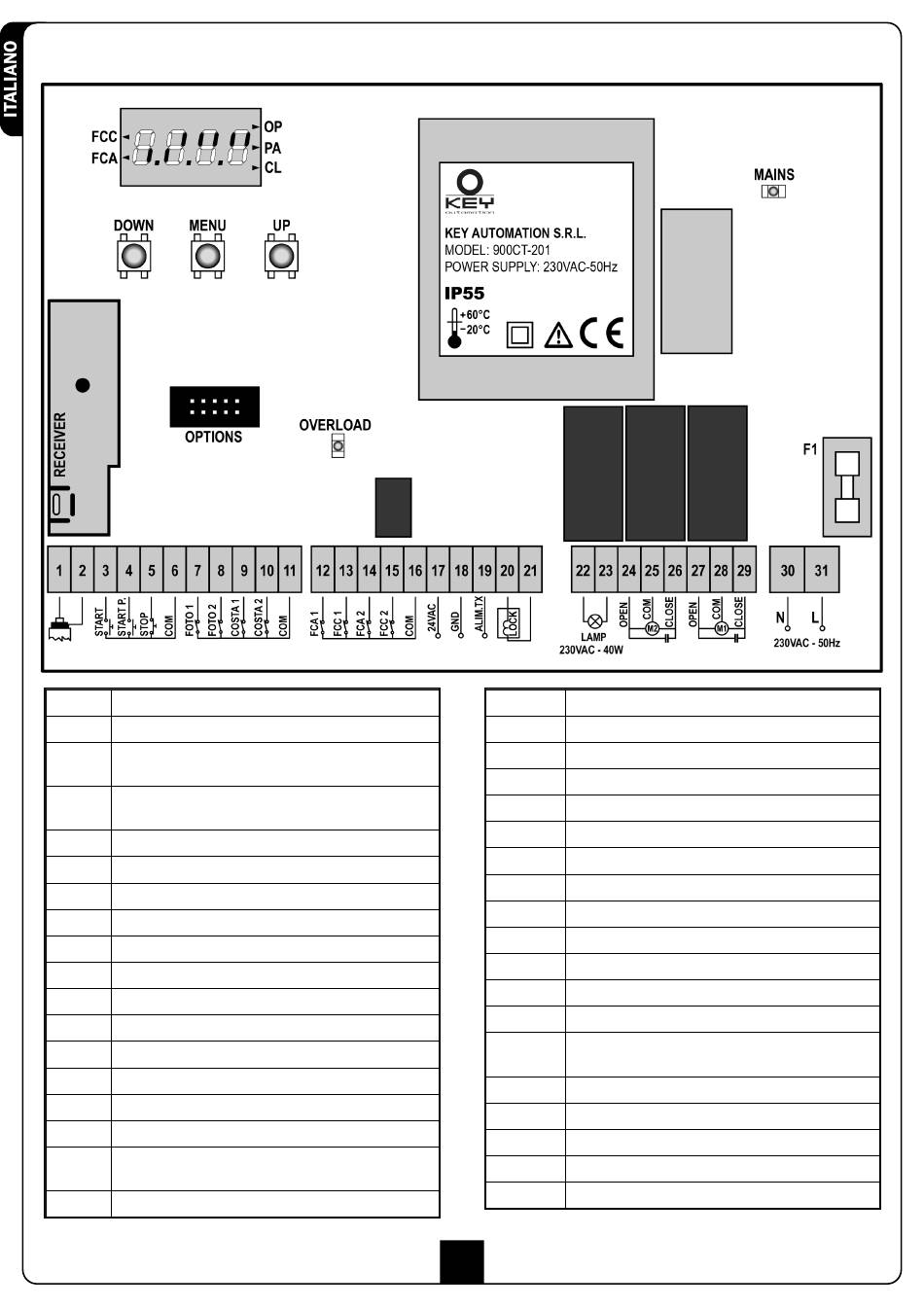

TABELLA COLLEGAMENTI ELETTRICI
22
20 - 21
Elettroserratura 12VAC
22 - 23
Lampeggiante 230VAC 40W
24
Apertura motore 2
25
Comune motore 2
26
Chiusura motore 2
27
Apertura motore 1
28
Comune motore 1
29
Chiusura motore 1
30
Neutro alimentazione 230VAC
31
Fase alimentazione 230VAC
F1
5A
OPTIONS
Connettore per moduli opzionali
MAINS
Segnala che la centrale è alimentata
Segnala un sovraccarico sull'alimentazione
OVERLOAD
degli accessori
FCC
Segnala l'attivazione del finecorsa di chiusura
FCA
Segnala l'attivazione del finecorsa di apertura
OP
Apertura in corso
PA
Pausa (cancello aperto)
CL
Chiusura in corso
