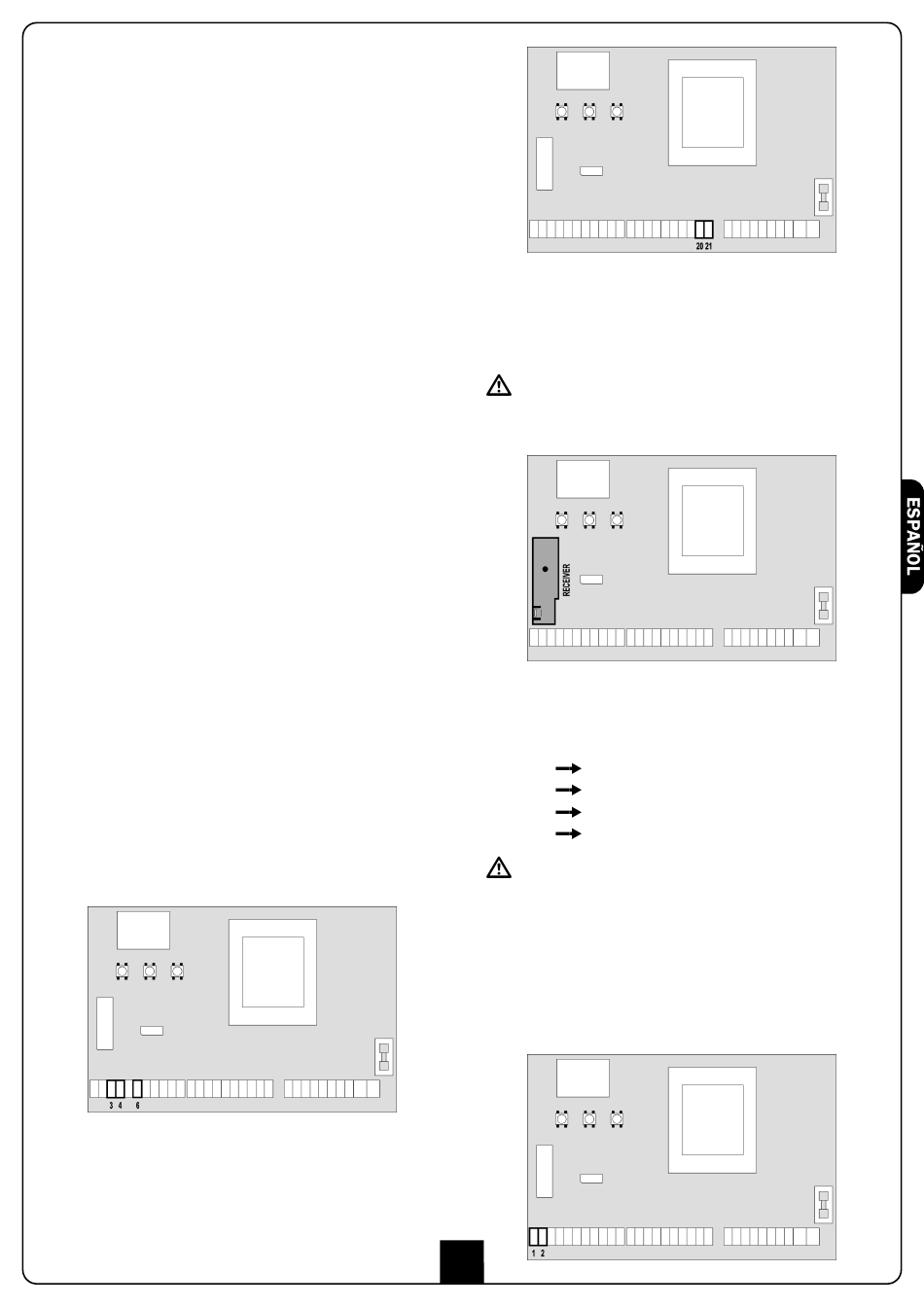

ENTRADAS DE ACTIVACION DEL CUADRO
El cuadro 900CT-201 dispone de dos entradas de activación.
Su funcionamiento depende de la modalidad programada
(Ver la voz St.rt del menú de programación):
• Modalidad estándar: un comando en la primera entrada
provoca la apertura total de ambas hojas (start); un
comando en la segunda entrada provoca la apertura parcial
solamente de la hoja 1 (start peatonal).
• Modalidad Abre/Cierra y Hombre Presente: un comando en
la primera entrada manda siempre la apertura y un
comando en la segunda entrada manda siempre el cierre.
En la modalidad Abre/Cierra el comando es de tipo
impulsivo: un impulso provoca la apertura o el cierre total
de la puerta.
En la modalidad Hombre Presente el comando es de tipo
monoestable: la puerta se abre o se cierra mientras que el
contacto esté cerrado y se para inmediatamente si el
contacto se abre.
• Modalidad Reloj: es como la modalidad estándar, pero la
puerta queda abierta (completamente o parcialmente)
mientras que el contacto permanece cerrado en la entrada;
cuando el contacto se abre empieza el tiempo de pausa,
terminado este tiempo la puerta vuelve a cerrar.
Esta función permite programar durante el día las franjas
horarias de apertura de la puerta, utilizando un reloj
programador exterior. Es indispensable habilitar el cierre
automático.
En cualquier modalidad, las entradas tienen que estar
conectadas a dispositivos con contacto normalmente abierto.
Conectar los cables del dispositivo che comanda la primera
entrada entre los bornes 3 y 6 del cuadro.
Conectar los cables del dispositivo che comanda la segunda
entrada entre los bornes 4 y 6 del cuadro.
La función asociada a la primera entrada puede ser activada
también pulsando la tecla UP mientras estés fuera del menú
de programación, o mediante un emisor memorizado en el
canal 1 (ver las instrucciones del receptor 900RXI-44 /
900RXI-44R).
La función asociada a la segunda entrada puede ser activada
también pulsando la tecla DOWN mientras estés fuera del
menú de programación, o mediante un emisor memorizado en
el canal 2 (ver las instrucciones del receptor 900RXI-44 /
900RXI-44R).
CERRADURA
Es posible instalar a la puerta una electro cerradura para
asegurar un buen cierre de las hojas. Utilizar una cerradura de
12V. Conectar los cables de la cerradura entre los bornes 20 y
21 del cuadro.
RECEPTOR ENCHUFABLE
El cuadro 900CT-201 está preparado para enchufar un
receptor de la serie 900RXI-44 / 900RXI-44R con estructura
superheterodina con elevada sensibilidad.
CUIDADO: Antes de efectuar esta operación, quitar
alimentación del cuadro de maniobras. Tener cuidado con el
sentido de conexión del módulo receptor extraible.
El modulo receptor 900RXI-44 / 900RXI-44R dispone de 4
canales. Cada uno es asociado a un comando de la central
900CT-201.
CANAL 1
START
CANAL 2
START PEATONAL
CANAL 3
STOP
CANAL 4
MODULOS OPCIONALES
CUIDADO: Para la programacion des 4 canales y de la
logica de funcionamiento, leer con atenciòn las instrucciones
adjuntas al receptor 900RXI-44 / 900RXI-44R.
ANTENA EXTERNA
Se aconseja el empleo de un'antena externa para poder
garantizar el maximo alcance.
Conectar el positivo de la antena al borne 1 del cuadro y la
malla al borne 2.
101
