1
Centrale antenne
2
Blindage antenne
Commande d'ouverture pour le branchement de
3
commande traditionnels avec contact N.O.
Commande d'ouverture piéton pour le branchement
4
de commande traditionnels avec contact N.O.
5
Commande d'arrêt. Contact N.F.
6
Commun (-)
7
Photocellules type 1. Contact N.F.
8
Photocellules type 2. Contact N.F.
9
Barres palpeuse type 1 (fixe). Contact N.F.
10
Barres palpeuse type 2 (mouvant). Contact N.F.
11
Commun (-)
12
Fin course en ouverture du vantail 1. Contact N.F.
13
Fin course en fermeture du vantail 1. Contact N.F.
14
Fin course en ouverture du vantail 2. Contact N.F.
15
Fin course en fermeture du vantail 2. Contact N.F.
16
Commun (-)
Sortie alimentation 24 VAC pour photocellules et
17 - 18
autres acces
Alimentation TX photocellules pour test de
18 - 19
fonctionnement

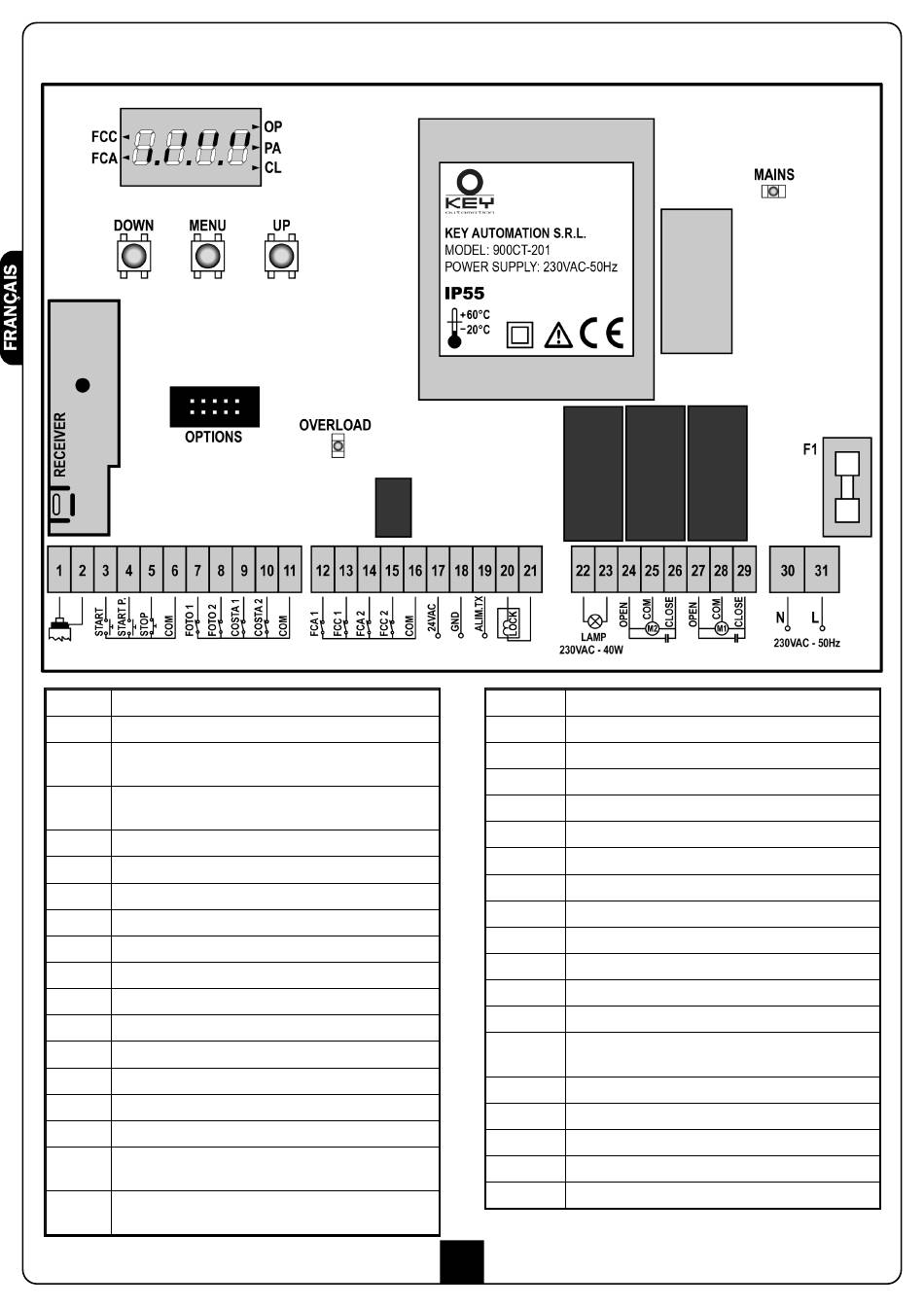

TABLEAU BRANCHEMENTS ELECTRIQUES
70
20 - 21
Electro-blockage 12VAC
22 - 23
Clignotant 230VAC - 40W
24
Ouverture moteur 2
25
Commun moteur 2
26
Fermeture moteur 2
27
Ouverture moteur 1
28
Commun moteur 1
29
Fermeture moteur 1
30
Neutre alimentation 230VAC
31
Phase alimentation 230VAC
F1
5A
OPTIONS
Connecteur pour modules optionnels
MAINS
Signale que la centrale est alimentée
Signale surcharge sur l'alimentation des
OVERLOAD
accessories
FCC
Signal l'activation des fin course de fermeture
FCA
Signal l'activation des fin course de ouverture
OP
Ouverture en course
PA
Pause (portail ouvert)
CL
Fermeture en course
