ATTENZIONE:
• Se vengono installate più coppie di fotocellule dello stesso
tipo, le loro uscite devono essere collegate in serie.
• Se vengono installate delle fotocellule a riflessione,
l'alimentazione deve essere collegata ai morsetti 19 e 18
della centrale per effettuare il test di funzionamento.
COSTE SENSIBILI
A seconda del morsetto a cui vengono collegate, la centrale
suddivide le coste sensibili in due categorie:
• Coste di tipo 1 (fisse): sono installate su muri o altri
ostacoli fissi a cui le ante del cancello si avvicinano durante
l'apertura. In caso di intervento delle coste di tipo 1 durante
l'apertura del cancello, la centrale fa richiudere le ante per
3 secondi, quindi va in blocco; in caso di intervento delle
coste di tipo 1 durante la chiusura del cancello, la centrale
va immediatamente in blocco. La direzione di azionamento
del cancello al successivo comando di START o START
PEDONALE dipende dal parametro STOP (inverte o prosegue
il moto). Se l'ingresso di STOP è disabilitato, il comando fa
riprendere il moto nella stessa direzione.
• Coste di tipo 2 (mobili): sono installate all'estremità delle
ante. In caso di intervento delle coste di tipo 2 durante
l'apertura del cancello, la centrale va immediatamente in
blocco; in caso di intervento delle coste di tipo 2 durante la
chiusura del cancello, la centrale fa riaprire le ante per 3
secondi, quindi va in blocco. La direzione di azionamento
del cancello al successivo comando di START o START
PEDONALE dipende dal parametro STOP (inverte o prosegue
il moto). Se l'ingresso di STOP è disabilitato, il comando fa
riprendere il moto nella stessa direzione.

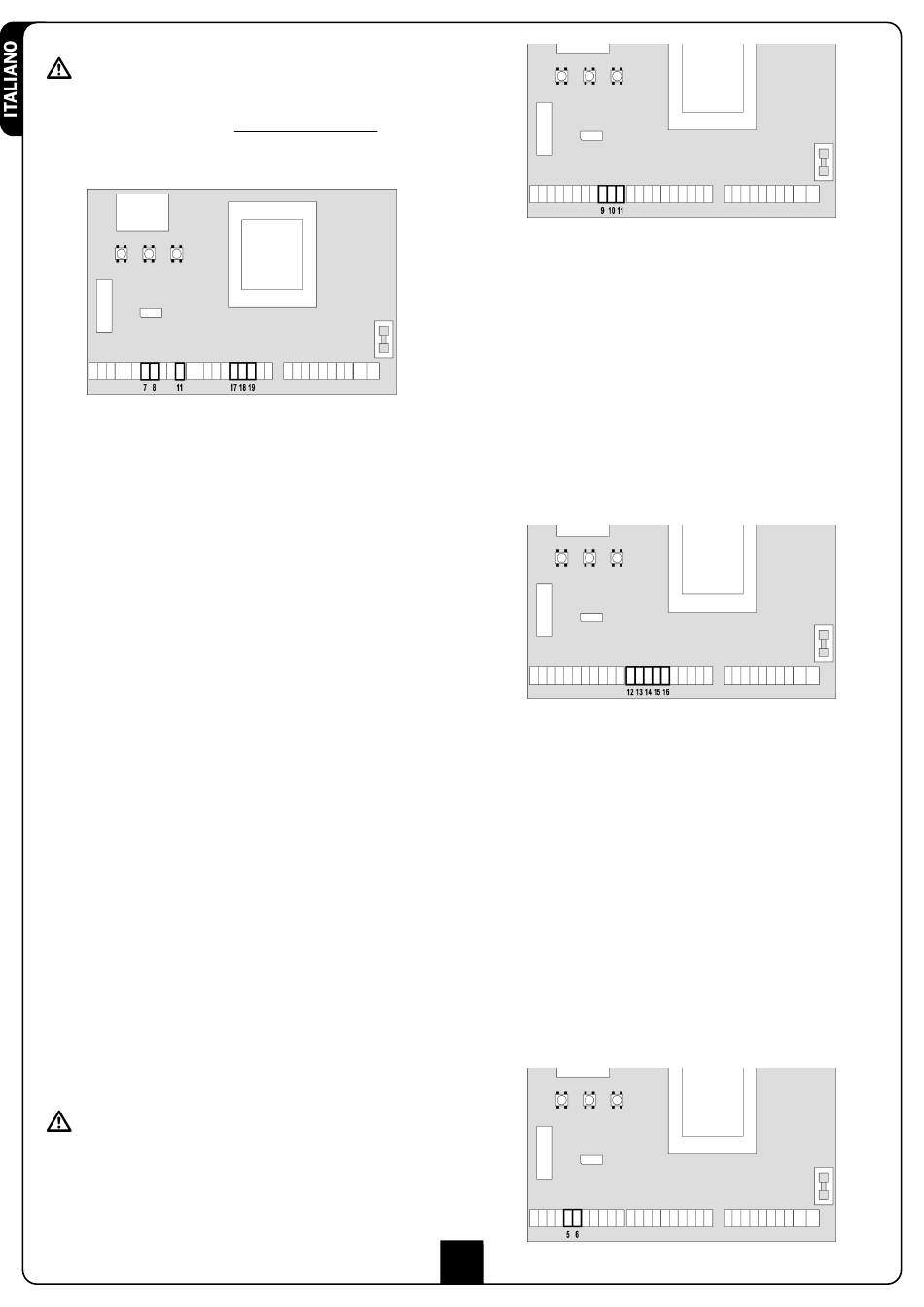

Collegare i cavi delle coste di tipo 1 tra i morsetti 9 e 11 della
centrale.
Collegare i cavi delle coste di tipo 2 tra i morsetti 10 e 11
della centrale.
Per soddisfare i requisiti della normativa EN12978 è
necessario installare coste sensibili dotate di una centralina
che ne verifichi costantemente la corretta funzionalità. Se si
utilizzano centraline che hanno la possibilità di eseguire il test
mediante interruzione dell'alimentazione, collegare i cavi di
alimentazione della centralina tra i morsetti 19 e 18 della
900CT-201. In caso contrario collegarli tra i morsetti 17 e 18.
ATTENZIONE:
• Usare coste la cui uscita abbia contatto normalmente chiuso.
• Le uscite delle coste dello stesso tipo devono essere
collegate in serie.
FINE CORSA
La centrale 900CT-201 supporta due tipi di fine corsa:
• Fine corsa in serie agli avvolgimenti del motore.
• Fine corsa con interruttore normalmente chiuso che viene
aperto quando l'anta raggiunge la posizione desiderata.
I fine corsa in serie agli avvolgimenti del motore vengono
riconosciuti automaticamente dalla centrale e non necessitano
di nessun collegamento o programmazione.
I fine corsa con interruttore devono essere collegati alla
morsettiera della centrale come segue:
• Fine corsa in apertura dell'anta 1 tra i morsetti 12 e 16.
• Fine corsa in chiusura dell'anta 1 tra i morsetti 13 e 16.
• Fine corsa in apertura dell'anta 2 tra i morsetti 14 e 16.
• Fine corsa in chiusura dell'anta 2 tra i morsetti 15 e 16.
STOP
Per una maggiore sicurezza è possibile installare un interruttore
che quando azionato provoca il blocco immediato del cancello.
L'interruttore deve avere un contatto normalmente chiuso, che
si apre in caso di azionamento.
Se l'interruttore di stop viene azionato mentre il cancello è
aperto viene sempre disabilitata la funzione di richiusura
automatica; per richiudere il cancello occorre dare un comando
di start (se la funzione di start in pausa è disabilitata, viene
temporaneamente riabilitata per consentire lo sblocco del
cancello).
Collegare i cavi dell'interruttore di stop tra i morsetti 5 e 6
della centrale.
La funzione dell'interruttore di stop può essere attivata
mediante un telecomando memorizzato sul canale 3 (vedere le
istruzioni del ricevitore 900RXI-44 / 900RXI-44R).
Il telecomando di STOP è attivo anche se l'ingresso di STOP da
morsettiera viene disabilitato.
4
