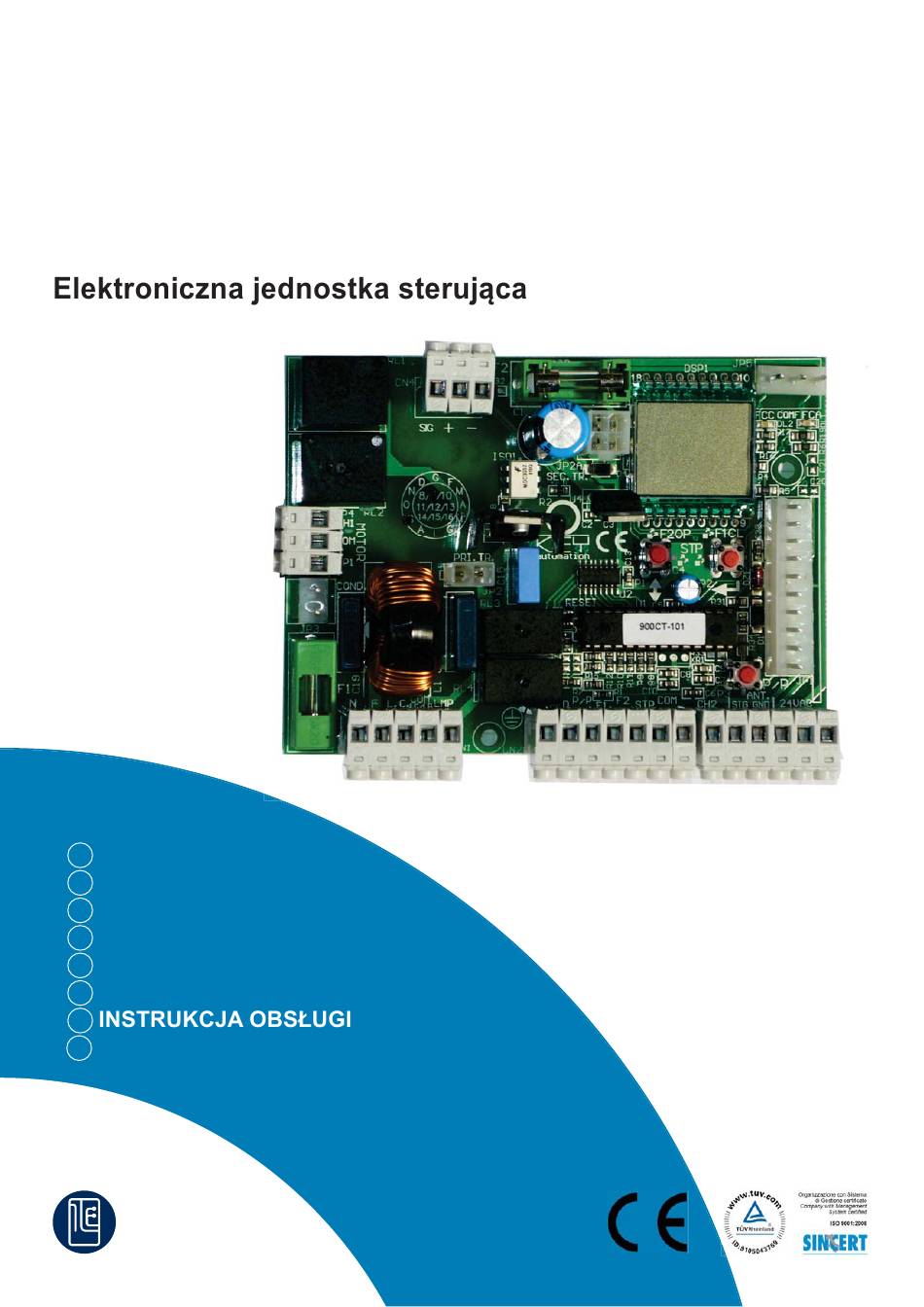

Centrale elettronica
Electronic control unit
Centrale électronique
Elektronische Steuereinheit
Central electrónica
Central electrónica
Electrische zekering
900CT-101
MANUALE ISTRUZIONI
IT
INSTRUCTION MANUAL
GB
F
MANUEL D'EMPLOI
D
BEDIENUNGSANLEITUNG
E
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
P
PL
GEBRUIKSHANDLEIDING
NL
Key Automation
kering
S.p.A
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation 900CT-101
Inhaltszusammenfassung für Key Automation 900CT-101
- Seite 1 Centrale elettronica Electronic control unit Centrale électronique Elektronische Steuereinheit Central electrónica Central electrónica Electrische zekering kering 900CT-101 MANUALE ISTRUZIONI INSTRUCTION MANUAL MANUEL D'EMPLOI BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES GEBRUIKSHANDLEIDING Key Automation S.p.A...
- Seite 9 NOTE ANMERKUNGEN NOTES NOTA NOTES OBSERVAÇÕES...
- Seite 17 NOTE ANMERKUNGEN NOTES NOTA NOTES OBSERVAÇÕES...
- Seite 25 NOTE ANMERKUNGEN NOTES NOTA NOTES OBSERVAÇÕES...
-
Seite 26: Elektrische Anschlüsse
ACHTUNG: Bevor Sie mit der Installation beginnen, lesen Sie die Bedienungsanleitung aufmerk- sam durch. Die Nichtbeachtung der oben aufgeführten Anweisungen, unsachgemäßer Gebrauch oder Anschlussfehler können die Sicherheit bzw. den einwandfreien Betrieb des Ge- räts und folglich der gesamten Anlage beeinträchtigen. Für Betriebsstörungen und/oder Schäden, die aus der Nichtbeachtung der Anwei- sungen entstehen, wird keinerlei Haftung übernommen. -
Seite 27: Modelle Und Merkmale
MODELLE UND MERKMALE 900CT-101 Steuereinheit für 1 Motor 230Vac für Motor Schiebe- oder Schwenktore, Vorrüstung für Funkplatine TECHNISCHE DATEN CT-101 SPEISUNG 230Vac/50Hz MAX MOTORLAST 1200 W VERSORGUNGSAUSGANG ZUBEHÖR 24Vac 400mA ARBEITSZEIT 0-120sec PAUSENZEIT 0-120sec BETRIEBSTEMPERATUR -20°C/+70°C BESCHREIBUNG 25 26 27... - Seite 28 Ist für den Versorgungsanschluss der Platine bestimmt 1) N 230Vac 2) F 230Vac 3) L.C. Anschluss des Begrü ungslichts max.25W 230Vac 4) COM LC/LP normales Begrü ungslicht oder Blin licht 5) LMP Anschluss des Blin lichts max.25W 230Vac 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 230Vac RG58...
- Seite 29 Anschluss 2. Fun anal (nur wenn Stec empf nger 2 Kan le benutzt wird) Anschluss 2. Fun anal (nur wenn Stec empf nger 2 Kan le benutzt wird) Anschluss Antenne (Signal) Anschluss Antenne (Um echtung) Anschluss Speisung Zubehör 24Vac 10 Watt zwischen Klemme Anschluss Speisung Zubehör 24Vac 10 Watt zwischen Klemme 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18...
- Seite 30 SICHTDIAGNOSE Die Steuereinheit wurde für die automatische Öffnung von Toren in Wohn- und Industriegeb uden mit 1 Motor mit maximaler Leistung von e 1.200 W mit a tiven und passiven Sicherheits ontrollen entwic elt, um eine Installation zu erhalten, die den geltenden Sicherheitsvorschriften entspricht. Durch die gro e Zuverl ssig eit des Systems und die hohe Konzentration der Fun tionen, die von einem Mi rocontroller gesteuert werden, ann das System alle Verlangsamungsparameter und die Arbeitszeit autonom berechnen, ohne besondere Programmierung durch den Installateur.
-
Seite 31: Programmierfunktionen
PROGRAMMIERFUNKTIONEN Man gelangt zum Parametermenü, indem man die Taste ENTER gedrückt hält, bis der erste Pa- rameter erscheint. Wenn man die Taste ENTER (P2) erneut drückt, geht man im Parametermenü weiter. Für die Änderung des Parameters die Taste UP/DOWN (P1) drücken Hinweis: Jede Änderung der Funktion muss bei geschlossenem Antrieb ausgeführt werden. -
Seite 32: Regelung Der Motorkraft
Versorgungsspannung gedrosselt wird, indem der Wert mit dem Parameter L geregelt wird. HINWEIS: für die maximalen Lasten des Anlaufstroms siehe geltende Bestimmungen. FUNKVERBINDER Das Steuerger t CT-101S ist mit den folgenden Empf ngern von Key Automation der Baureihe MEMO mit Stec verbinder ompatibel: 900RXI-22 / 900RXI-42 / 900RXI-42R ABSCHLIESSENDE HINWEISE... - Seite 33 NOTE ANMERKUNGEN NOTES NOTA NOTES OBSERVAÇÕES...
