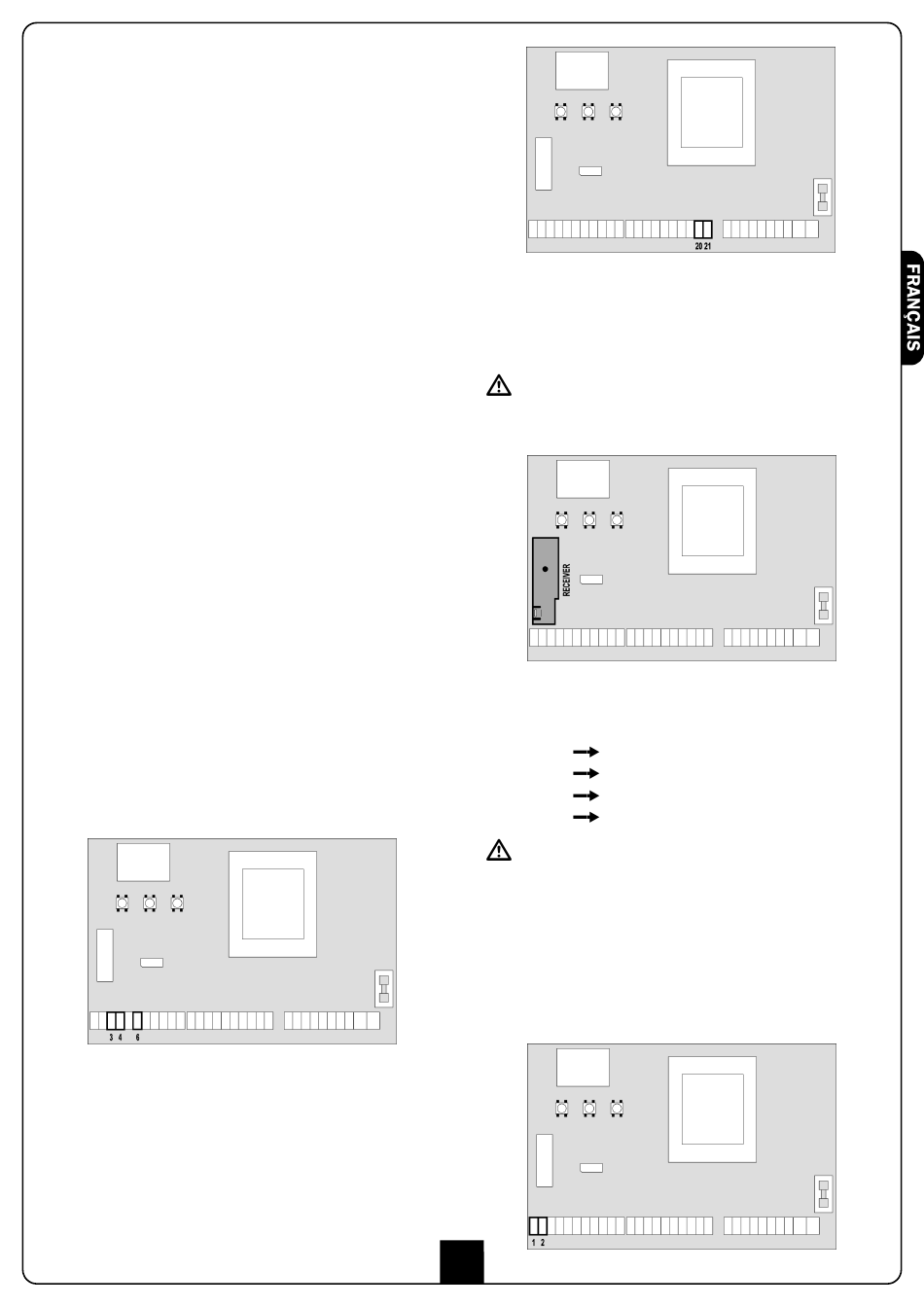

ENTREES DE ACTIVATION
L'armoire 900CT-201 est douée de deux entrée d'activation,
dont la fonction dépend de la modalité de fonctionnement
programmée (Voir le St.rt du menu programmation)
• Mode standard: un commande sur la première entrée
provoque l'ouverture totale des deux vantaux (start) ; un
commande sur le deuxième entrée provoque l'ouverture
partielle seulement du vantail 1 (star pietonne)
• Mode Ouvre/Ferme et Homme mort: un commande sur la
première entrée gère toujours l'ouverture et un commande
sur la deuxième entrée gère toujours la fermeture.
En mode Ouvre/Ferme le commande est de type à
impulsion, c'est à dire que chaque impulsion cause
l'ouverture ou la fermeture totale du portail.
En mode homme mort le commande est du type monostable,
c'est à dire, le portail viens ouvert ou fermé jusqu'à quand
le contact est fermé et s'arrête immediatement si le contact
viens ouvert.
• Mode Horloge: est similaire au mode standard, mais le
portail reste ouvert (complètement ou partiellement) jusqu'à
quand le contact reste fermé sur l'entrée; quand le contact
viens ouvert, commence le comptage du temps de pause,
que quand termine le portail viens refermé. Cette fonction
permet de programmer dans la journée les bandes horaires
de ouvertur du portail, utilisant un temporisateur externe.
Il faut en ce cas habiliter la refermeture automatique.
Dans toutes les modalités, les entrées doivent entre
branchées à dispositifs avec contact normalement ouvert.
Brancher les câbles du dispositif que gère la première entrée
entre les bornes 3 et 6 de l'armoire
Brancher les câbles du dispositif que gère la deuxième entrée
entre les bornes 4 et 6 de l'armoire
Il est possible activer la fonction associée à la première entrée
en appuyant la touche UP au dehors du menu de programmation,
ou à travers d'un émetteur mémorisé sur le canal 1 (voir les
notices du récepteur 900RXI-44 / 900RXI-44R.
Il est possible activer la fonction associée à la deuxième
entrée en appuyant la touche DOWN au dehors du menu de
programmation, ou à travers d'un émetteur mémorisé sur le
canal 2.
CERRURE
Il est possible monter sur le portail une éléctro serrure pour
assurer une bonne fermeture des vantaux. Utiliser une serrure
à 12V. Brancher les câbles de la serrure aux bornes 20 et 21
de l'armoire.
RECEPTEUR EMBROCHABLE
L'armoire 900CT-201 est préparé pour le branchement d'un
récepteur de la série 900RXI-44 / 900RXI-44R avec architecture
à grand sensibilité.
ATTENTION: Avant de faire ces opérations, couper
l'alimentation à la centrale de commande. Faire bien attention
au vers de branchement des modules extraibles.
Le module récepteur 900RXI-44 / 900RXI-44R est doué de 4
canaux. A chacun on a associé un commande de l'armoire
900CT-201:
• CANAL 1
START
• CANAL 2
START piéton
• CANAL 3
STOP
• CANAL 4
SORTIE POUR MODULES EN OPTION
ATTENTION: Pour la programmation des 4 canaux et
des logiques de fonctionnement, lire attentivement les notices
jointes au récepteur 900RXI-44 / 900RXI-44R.
ANTENNE EXTERNE
On conseille d'utiliser l'antenne externe pour pouvoir garantir la
portée maximal.
Brancher le pôle centrale de l'antenne au borne 1 de l'armoire
et le blindage au borne 2.
53
