Bedienungsanleitung Pablo mini
RADSTURZ
Das neuartige Universal-Lochplatten-Konzept
des Pablo mini kann sehr einfach und
feinstufig eingestellt werden. Werksseitig
wird der Pablo mini mit einem Radsturz von
12° eingestellt und ausgeliefert, ist aber
individuell einstellbar. Er lässt sich in
wenigen Arbeitschritten auf 8°, 5° oder 3°
umrüsten.
Vorbereitung
Entfernen Sie die Antriebsräder damit Sie
leicht an die entsprechenden Schrauben
kommen und stellen Sie den Pablo mini auf
eine sichere und stabile Arbeitsfläche. Er
muss abgestützt und kippsicher auf einem
ebenen, festen Grund stehen und muss
gegen Wegrollen und Umkippen abgesichert
sein.

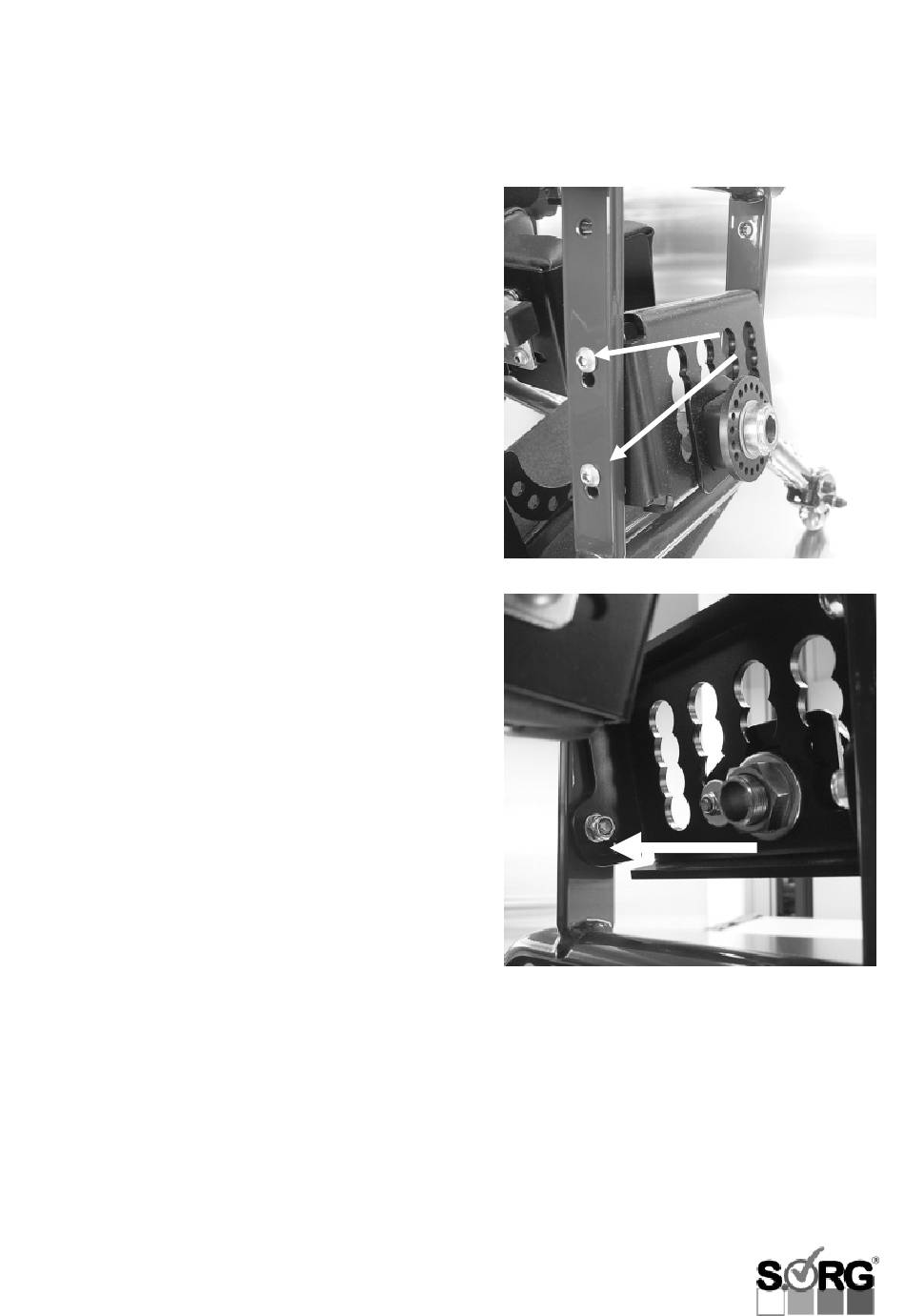

Schritt 1
Lösen Sie die Sechskantschrauben (A) an
der Lochplatte.
Schritt 2
Bringen Sie die Lochplatte in den
gewünschten Winkel. Die verschiedenen
Anschraubmöglichkeiten(B) entsprechen
hierbei den möglichen Radsturzeinstellungen
von 3°, 5°, 8° oder 12°.
Schritt 3
Setzen Sie die Schrauben in die Löcher der
neuen Position und drehen sie fest an.
Beachten Sie bitte, dass selbstsichernde
Muttern nur einmal verwendet werden
dürfen.
Achten Sie darauf, dass Sie an beiden
Seiten dieselbe Veränderung vollziehen und
die Symmetrie gewährleistet bleibt.
Schritt 4
Montieren Sie danach wieder die An-
triebsräder
Seite 29 von 62
