- Seite 1 Gebrauchsanweisung Airon Airon Airon Gebrauchsanweisung Gebrauchsanweisung 2021-06-21 Gebrauchsanweisung Airon Besondere Menschen, besondere Lösungen. Besondere Menschen, besondere Lösungen. 1 von 36...
- Seite 2 Impressum SORG Rollstuhltechnik GmbH + Co. KG Benzstraße 3-5 68794 Oberhausen-Rheinhausen / Germany +49 7254-9279-0 +49 7254-9279-10 Mail info@sorgrollstuhltechnik.de Web www.sorgrollstuhltechnik.de Revisionsstand 2021-06-30 Technischer Stand Wir behalten uns technische Änderungen und Druckfehler vor. Die Abbildungen können von den tatsächlichen individuellen Ausstattungs- komponenten abweichen.
-
Seite 3: Inhaltsverzeichnis
3.6 Handhabung Bremse 3.6.1 Allgemeine Hinweise Bremse 3.6.2 Feststellbremse 3.6.3 Trommelbremse 3.6.4 Kompaktbremse 3.7 Handhabung Kippschutz 3.7.1 Allgemeine Hinweise Kippschutz 3.8 Handhabung Kopfstütze 3.8.1 Allgemeine Hinweise Kopfstütze 3.9 Handhabung Seitenpelotten 3.9.1 Allgemeine Hinweise Seitenpelotten 29 2021-06-21 Gebrauchsanweisung Airon 3 von 36... -
Seite 4: Rollstuhl Im Überblick

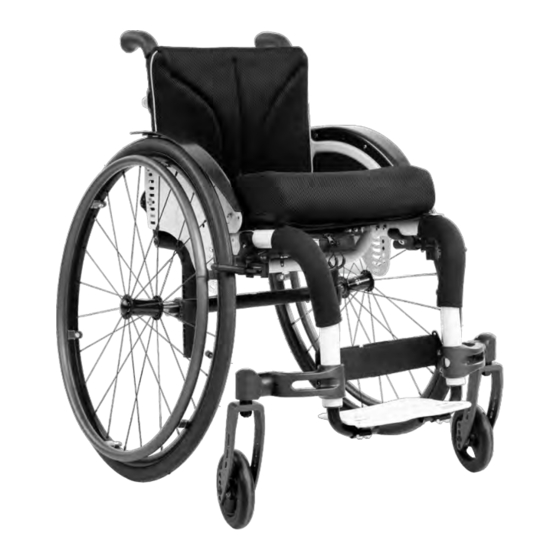

1 Rollstuhl im Überblick Übersicht Airon 1 Schiebegriffe 2 Rücken mit Kissen 3 Kleiderschutz 4 Seitenteil 5 Sitzkissen 6 Schutzpolster 7 Utensilientasche 8 Rahmen 9 Lenkradgabel 10 Lenkrad 11 Fußplatte (durchgehend) 12 Antriebsrad 13 Greifring 14 Steckachse 15 Kompaktbremse 4 von 36... -
Seite 5: Allgemeine Informationen
2 Allgemeine Informationen 2.1 Vorwort Herzlich Willkommen in der SORG-Familie - vielen Dank für Ihr entgegengebrachtes Vertrauen und dass Sie sich für unser Produkt entschieden haben. Dieser Rollstuhl wurde individuell nach Maß für Ihre besonderen Bedürfnissen ge- fertigt. Um den Rollstuhl im Alltag nutzen zu können, erhalten Sie folgend Gebrauchs- und Einstellhin- weise, die ohne Werkzeug von Ihnen getätigt werden können. -
Seite 6: Zeichenerklärung
Blickwinkel von der Seite Aufdrehen/ zudrehen Blickwinkel von unten Mit dem Uhrzeigersinn drehen Blickwinkel von vorne Gegen den Uhrzeigersinn drehen Blickwinkel von hinten Gleichzeitig auszuführende Schritte Teil befestigen Nacheinander auszuführende Schritte Teil abnehmen Beidseitig auszuführende Schritte 6 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 7: Zweckbestimmung
2 Allgemeine Informationen 2.2.2 Zweckbestimmung Airon ist ein leichter, wendiger Aktiv-Rollstuhl für den Innen- und Außenbereich. km/h Der Rollstuhl dient einzig zur Beförderung der Person, für die er durch einen qualifizierten Fach- händler angepasst wurde. Bei Kindern oder Personen mit beeinträchtigter Handlungskompetenz müssen die Eltern bzw. -
Seite 8: Allgemeine Sicherheitshinweise
Kopfstütze: Fehlende Kopfstütze bzw. Verlust beim Transport • Antriebsräder: Verlust des Rückens (Nutzung des Rollstuhls nicht möglich) • Fester Rücken Verlängerung: Verlust bzw. Fehlende Kopfstütze bei Transport • Beinsützen: Verlust bzw, fehlende Positionierungsmöglichkeit der Beine 8 von 36 Gebrauchsanweisung Airon 2021-06-21... - Seite 9 Den Rollstuhl immer nur am Rahmen tragen, niemals an der Sitzscha- le, den/dem/der ausziehbaren Schiebegriffen/Schiebebügel/Schiebestange, der Beinstütze und/oder der/den Fußplatte/n! 90° max 7° Steigungen, Gefällstrecken und Hindernisse 90° max 7°/ 12% max 7°/ 12% 2021-06-21 Gebrauchsanweisung Airon 9 von 36...
-
Seite 10: Verladen Und Transport Ohne Insassen
Crash-Test nach ISO 7176-19 bestanden haben. Erfolgreich ge- testete Rollstühle sind auf dem angebrachten Typenschild mit dem Symbol für den Befestigungspunkt versehen. Der Airon ist erfolgreich nach ISO 7176-19 getestet und somit als Sitz in einem Kraftfahrzeug zugelassen, wenn sie über die dafür notwendigen Rückhalteeinrichtungen verfügen. - Seite 11 Der Rollstuhl darf gemäß der ISO 7176-19 nur als vorwärts gerichteter Sitz in Kraftfahr- zeugen verwendet werden. Kein Transport bei seitlicher Ausrichtung! Nach einer Kollision umgehend Ihren Fachhändler zur Überprüfung von Fahrwerk, Rah- men und Bremsen aufsuchen und mögliche Beschädigung umgehend fachmännisch beheben lassen. 2021-06-21 Gebrauchsanweisung Airon 11 von 36...
-
Seite 12: Sonstige Wichtige Hinweise
> 42°C Beckensicherungen (Beckengurte als Positionshilfe) sind bei der Rollstuhlkonfiguration optional über die SORG-Bestellblätter oder durch die Bestellungen mittels Ersatzteilkataloge zu bezie- hen. Die Montage erfolgt durch Ihren Fachhändler. Konfektionierte Sitzkissen sind auf der Unterseite mit einem Anti-Rutsch Gewebe ausgestattet. - Seite 13 Beschädigungen am Rollstuhl führen können. Fahren Sie nur langsam an Hindernisse heran und überwinden Sie diese vorsichtig, so dass nur wenig Kraft auf Lenkrad, Antriebsrad und den Rollstuhl im Gesamten einwirkt. 2021-06-21 Gebrauchsanweisung Airon 13 von 36...
-
Seite 14: Handhabungen
Ihren Fachhändler. 3.1.3 Steckachsenräder Entfernen: Einsetzen: Ziehen Sie nach jedem Einsetzen mindestens 1x um zu testen, ob die Steckachse eingera- stet ist. Die Räder dürfen sich nicht mehr nach außen ziehen lassen. 14 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 15: Doppelgreifring-Räder
3.1 Handhabung Antriebsräder 3.1.4 Doppelgreifring-Räder Einsetzen: 90° (3a) (3b) Entfernen: Verfahren Sie sinngemäß in umgekehrter Reihenfolge (2a) (2b) 2021-06-21 Gebrauchsanweisung Airon 15 von 36... -
Seite 16: Handhabung Sitz Und Rücken
Während der Rückenwinkelverstellung muss der Kopf gestützt werden (z. B. durch eine Kopfstütze). Aktivieren Sie die Winkelverstellung nur mit aktivierten Bremsen. 3.2.2 Rücken mit Raster Verstellen: Aktivieren Sie vor dem Benutzen einer neuen Rückenwinkelposition grundsätzlich den Kippschutz. (3a) (3b) 16 von 36 Gebrauchsanweisung Airon 2021-06-21... - Seite 17 3.2 Handhabung Sitz und Rücken Umklappen (Aufrichten: Verfahren Sie sinngemäß in umgekehrter Reihenfolge): 2021-06-21 Gebrauchsanweisung Airon 17 von 36...
-
Seite 18: Rückenverlängerung
3.2 Handhabung Sitz und Rücken 3.2.3 Rückenverlängerung Ausziehen (Versenken: Verfahren Sie sinngemäß in umgekehrter Reihenfolge): Die versenkbare Rückenverlängerung ist nicht als Kopfstütze in einem Kraftfahrzeug ge- eignet! 18 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 19: Handhabung Seitenteile
3.3 Handhabung Seitenteile 3.3.1 Allgemeine Hinweise Seitenteile Steckbare Seitenteile entfernen: Steckbare Seitenteile anbringen: Verfahren Sie sinngemäß in umgekehrter Reihenfolge: 2021-06-21 Gebrauchsanweisung Airon 19 von 36... -
Seite 20: Handhabung Schiebehilfen
Kontrollieren Sie vor jeder Nutzung der Schiebehilfen den festen Verschluss und die Funk- tionstüchtigkeit der Exzenterspanner. Die Schiebehilfen dürfen sich in geschlossener Stellung der/des Exzenterspanner/s nicht in der Aufnahme bewegen lassen. Einstellen des Exzenterspanner: (2b) (2a) Spannkraft verstärken Spannkraft verringern (4a) (4b) 20 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 21: Schiebegriffe
3.4 Handhabung Schiebehilfen 3.4.2 Schiebegriffe Höhe verstellen: (4a) (4b) Einsetzen (Entfernen: Verfahren Sie sinngemäß in umgekehrter Reihenfolge): (4a) (4b) 2021-06-21 Gebrauchsanweisung Airon 21 von 36... -
Seite 22: Handhabung Beinstütze
3.5.2 Hochklappbare Fußplatte mit Verriegelung Anbau außen Verriegeln (Entriegeln: Verfahren Sie sinngemäß in umgekehrter Reihenfolge): Achten Sie darauf, dass Sie sich als Insasse beim Hantieren an der Verriegelung nicht zu weit aus dem Rollstuhl lehnen. 22 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 23: Handhabung Bremse
Der Rollstuhl ist nicht betriebsbereit bis etwaige Funktionsstörungen der Bremsen behoben sind. Kontrollieren Sie an Gefällen immer den funktionstüchtigen und sicheren Verschluss der Bremsen. 3.6.2 Feststellbremse Die Kniehebel- und Seilzugbremse sind Feststellbremsen und nicht zum Abbremsen der Fahrt geeignet. Feststellen Kniehebelbremse: (2a) (2b) (2b) 2021-06-21 Gebrauchsanweisung Airon 23 von 36... - Seite 24 3.6 Handhabung Bremse Feststellen Seilzugbremse: (2a) (2b) (3b) (3a) Verriegeln in geöffneter oder geschlossener Position: Stellen Sie zunächst die Bremse in die gewünschte Position (gebremst/ ungebremst). 90° Entriegeln: 90° 24 von 36 Gebrauchsanweisung Airon 2021-06-21...
-
Seite 25: Trommelbremse
3.6 Handhabung Bremse 3.6.3 Trommelbremse Abbremsen: Ungleichmäßige Nutzung beider Brems- hebel erzeugt Kurvenfahrt. Reinigen Sie die Bremskörper der Trom- melbremsräder in kurzen Abständen mit einem weichen Pinsel. Feststellen: (2a) (2b) Lösen: 2021-06-21 Gebrauchsanweisung Airon 25 von 36... -
Seite 26: Kompaktbremse
3.6 Handhabung Bremse 3.6.4 Kompaktbremse Feststellen: Lösen: 26 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 27: Handhabung Kippschutz
Bei Beinamputationen sollte zur Verbesserung der Kippstabilität eine Radstandverlängerung, mindestens aber ein Kippschutz verwendet werden. Eine Radstandsverlängerung ist kein Ersatz für einen Kippschutz. Aktivieren: Deaktivieren: Verfahren Sie sinngemäß in umgekehrter Reihenfolge Der Kippschutz muss in seiner Endposition immer eingerastet sein. 2021-06-21 Gebrauchsanweisung Airon 27 von 36... -
Seite 28: Handhabung Kopfstütze
3.8 Handhabung Kopfstütze 3.8.1 Allgemeine Hinweise Kopfstütze Distanz einstellen: Höhe einstellen: 28 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 29: Handhabung Seitenpelotten
3.9 Handhabung Seitenpelotten 3.9.1 Allgemeine Hinweise Seitenpelotten Öffnen/ schließen: 2021-06-21 Gebrauchsanweisung Airon 29 von 36... -
Seite 30: Reparaturen/Instandhaltung/Wiedereinsatz
Faltrollstuhl (wenn vorhanden) zusammenfalten • Sitzkantelung (wenn vorhanden) auf 90° einstellen • abnehmbare Textilteile ggf. in Folie o.ä. verpacken • den Rollstuhl gegen Wegrollen und Verschmutzungen sichern • Lagerung in trockener Umgebung ohne aggressive Umwelteinflüsse 30 von 36 Gebrauchsanweisung Airon 2021-06-21... -
Seite 31: Lebensdauer
Rollstuhls muss gemäß den jeweils geltenden nationalen gesetzlichen Bestimmungen erfolgen. 4.9 Wartung/ Inspektion Aus Sicherheitsgründen und zur Erhaltung der Produkthaftung ist mindestens einmal jährlich eine Inspektion durch Ihren Fachhändler erforderlich. Diese ist entsprechend der Checkliste auf der folgenden Seite durchzuführen und zu dokumentieren. 2021-06-21 Gebrauchsanweisung Airon 31 von 36... - Seite 32 Speichen auf festen Sitz und Vollständigkeit überprüft, Bremsen gereinigt und gewartet, Verschlussmechanismen (Stativfedern der Schiebegriffe, Steckachsen, Exzenterspanner, etc.) auf Funktionstüchtigkeit überprüft, Kippschutz auf festen Sitz und Funktionstüchtigkeit überprüft. Ölen: bewegliche Teile sowie Lager geölt Endkontrolle: Funktionskontrolle aller mechanischen Verstellvorrichtungen durchgeführt 32 von 36 Gebrauchsanweisung Airon 2021-06-21...
-
Seite 33: Technische Daten
5 Technische Daten 5.1 Daten und Maße Airon Modell: Airon Typ: 792 Hilfsmittelverzeichnisnummer: 18.50.03.6XXX Alle Maßangaben ± 5% Bezeichnung Maße Bemerkung Sitzbreite (SB) 320-500 mm aus jeder Sitzbreite 20 mm mitwachsend in 20-mm-Schritten Sitztiefe (ST) 320-500 mm aus jeder Sitzbreite 3 x 100 mm mitwachsend in 20-mm-Schritten Rückenhöhe (RH) -
Seite 34: Bedeutung Der Etiketten
Rückenhöhe Zuladung 5.3 Konformitätserklärung SORG Rollstuhltechnik erklärt, dass das Produkt Airon ein Klasse 1 Gerät ist und es den einschlä- gigen Bestimmungen der EU Verordnung (EU) 2017/745 über Medizinprodukte entspricht. Dies wurde durch ein Konformitätsbewertungsverfahren nach den Bestim- mungen für Medizinprodukte nachgewiesen. -
Seite 35: Nachweis Jährliche Inspektion
Inspektion durchgeführt nach Stempel: Checkliste (Betriebsjahr 3) Bemerkungen: Datum/ Unterschrift Fachhändler jährliche Inspektion durchgeführt nach Stempel: Checkliste (Betriebsjahr 4) Bemerkungen: Datum/ Unterschrift Fachhändler jährliche Inspektion durchgeführt nach Stempel: Checkliste (Betriebsjahr 5) Bemerkungen: Datum/ Unterschrift Fachhändler 2021-06-21 Gebrauchsanweisung Airon 35 von 36... - Seite 36 Gebrauchsanweisung Airon SORG Rollstuhltechnik GmbH + Co. KG Benzstraße 3-5 68794 Oberhausen-Rheinhausen Germany Fon +49 7254 9279-0 Fax +49 7254 9279-10 info@sorgrollstuhltechnik.de www.sorgrollstuhltechnik.de Stempel Fachhändler...
