5. INSTALLATION (FACHPERSONAL)
5.1. UNTERPUTZGEHÄUSE INSTALLIEREN
5.1.1. Einbaulage
Das Unterputzgehäuse UK (1.1) ohne Brandschutz kann in
jeder Einbaulage in der Wand oder der Decke installiert
werden.
Die Unterputzgehäuse UB (1.2), UBL (1.3) und UBR (1.4)
mit Brandschutz können in folgender Einbaulage installiert
werden:
• In der Wand mit Anschlussstutzen nach oben
• In der Wand mit Anschlussstutzen nach rechts
• In der Wand mit Anschlussstutzen nach unten
• In der Wand mit Anschlussstutzen nach links
• In der Decke
1.x 3

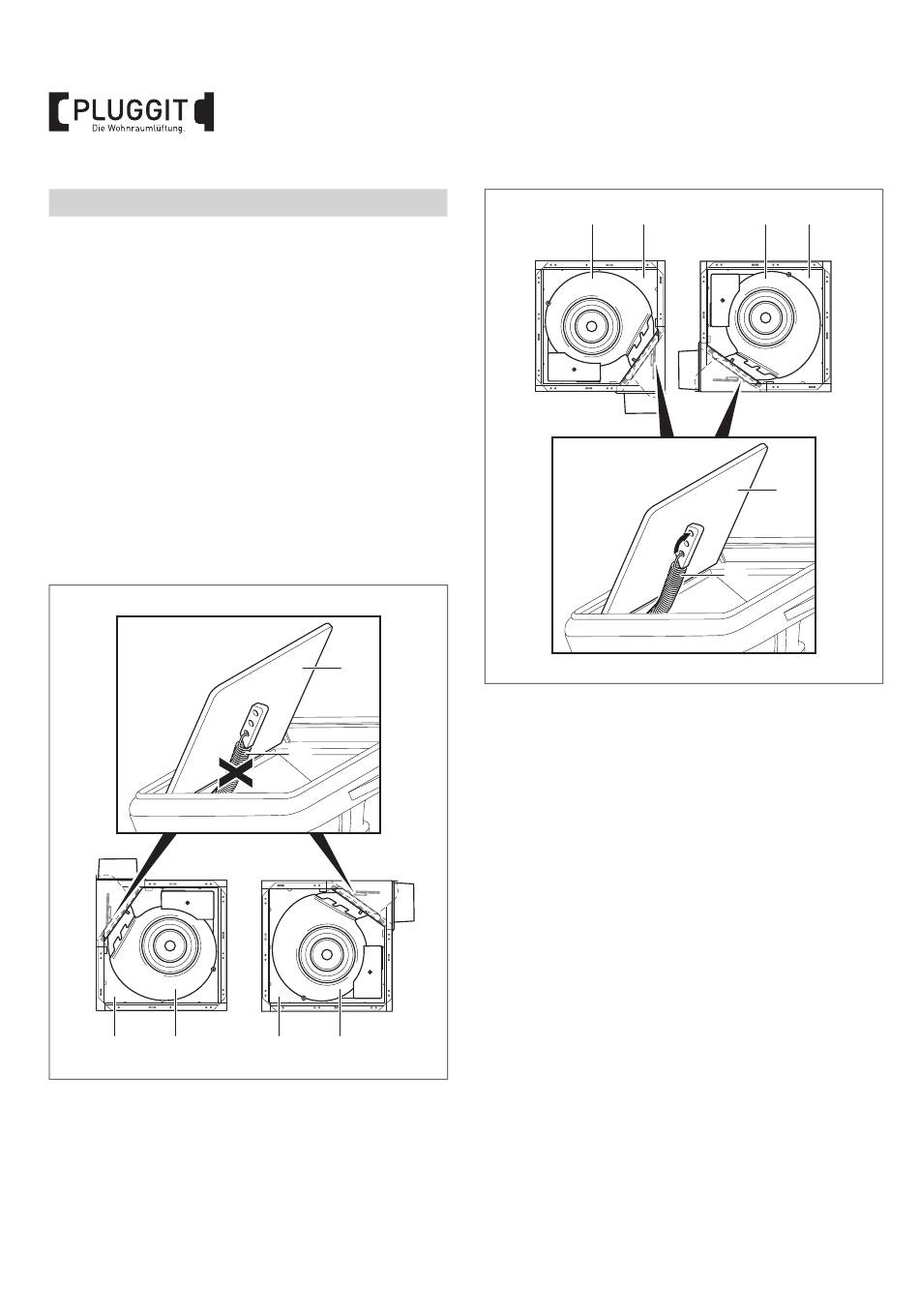

Damit die Rückschlagklappe (18) des EC-Motors (3)
korrekt schließt, muss der Zug der Feder (19) angepasst
werden.
In der Einbaulage mit Anschlussstutzen nach oben oder
rechts kann die Feder (19) entfernt werden.
18
BIA Abluftsystem Kwait ERL-EC
18
19
1.x 3
M+P-26A-2722
3 1.x
In der Einbaulage mit Anschlussstutzen nach unten oder
links muss die Feder (19) im äußersten Loch der
Rückschlagklappe (18) eingehängt werden.
3 1.x
18
19
M+P-26A-2723
