5.4.
INSTALLATION NEBENRAUMANSCHLUSS
Hinweis:
Die nachfolgende Beschreibung ist mit dem Unterputz-
gehäuse UBL (1.3) dargestellt.
Für das Unterputzgehäuse UBR (1.4) ist sinngemäß vor-
zugehen.
44
46

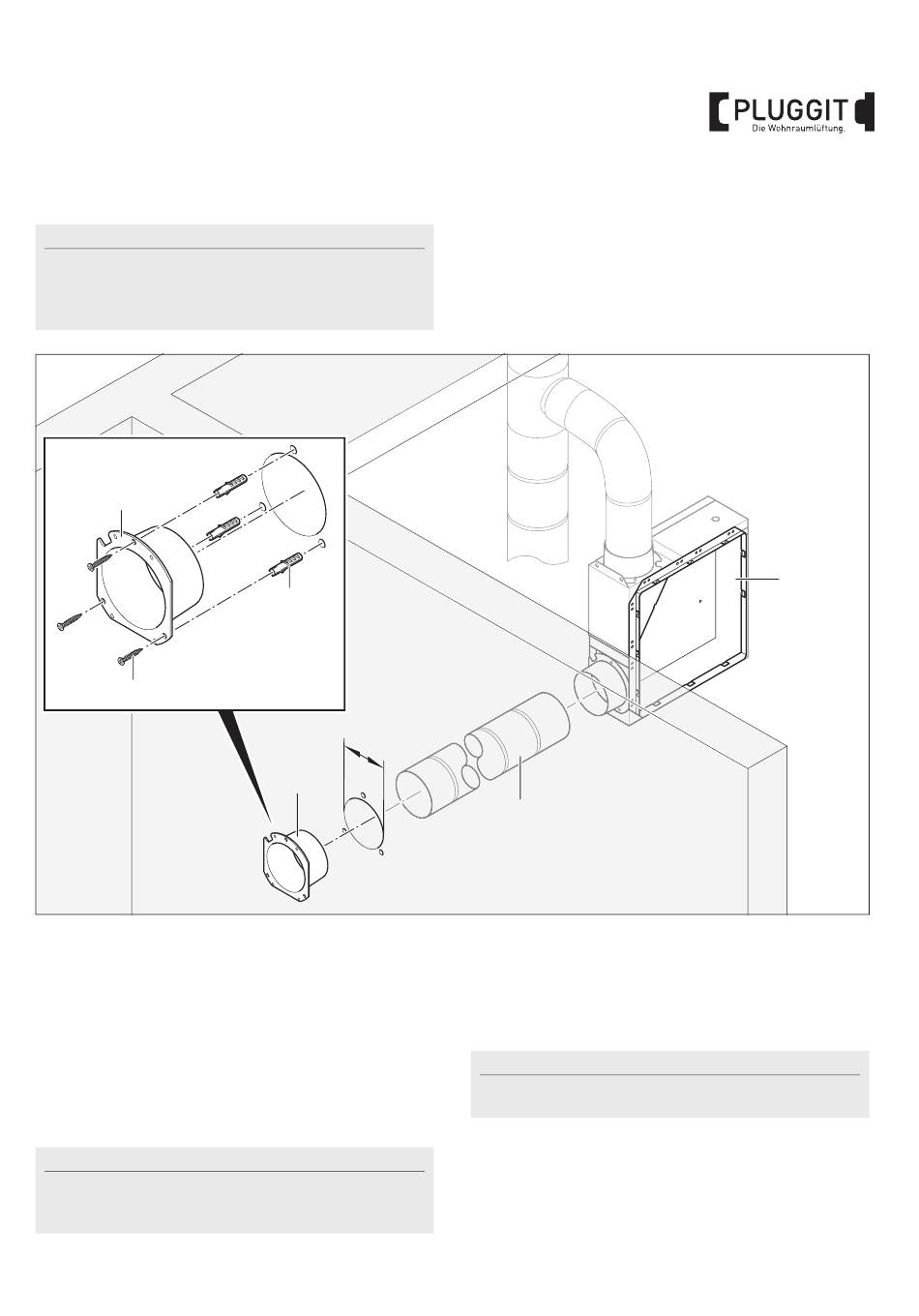

1. Unterputzgehäuse UBL (1.3) installieren, siehe Seite 18.
2. Kernbohrung zum Nebenraum mit
3. Aluflexleitung (13) DN75 am Nebenraumanschluss des
Unterputzgehäuses UBL (1.3) installieren und mit
Textilklebeband oder Kaltschrumpfband dicht ver-
binden.
4. Aluflexleitung (13) DN75 durch die Kernbohrung führen,
am Nebenraumanschlussstutzen (44) anschließen und
fixieren.
Hinweis:
Ab einer Rohrlänge von ca. 1 m zum Nebenraum-
anschluss reduziert sich der Volumenstrom von einem
Drittel im Nebenraum mit zunehmender Rohrlänge.
45
8 0
44
Ø 80 mm erstellen.
13
5. Bohrlöcher für den Nebenraumanschlussstutzen (44)
herstellen.
6. Dübel (45) einsetzen und
Nebenraumanschlussstutzen (44) mit Schrauben (46)
festschrauben.
Hinweis:
Dübel und Schrauben entsprechend des Wandaufbaus
verwenden.
1.3
M+P-26A-2825
BIA Abluftsystem Kwait ERL-EC
