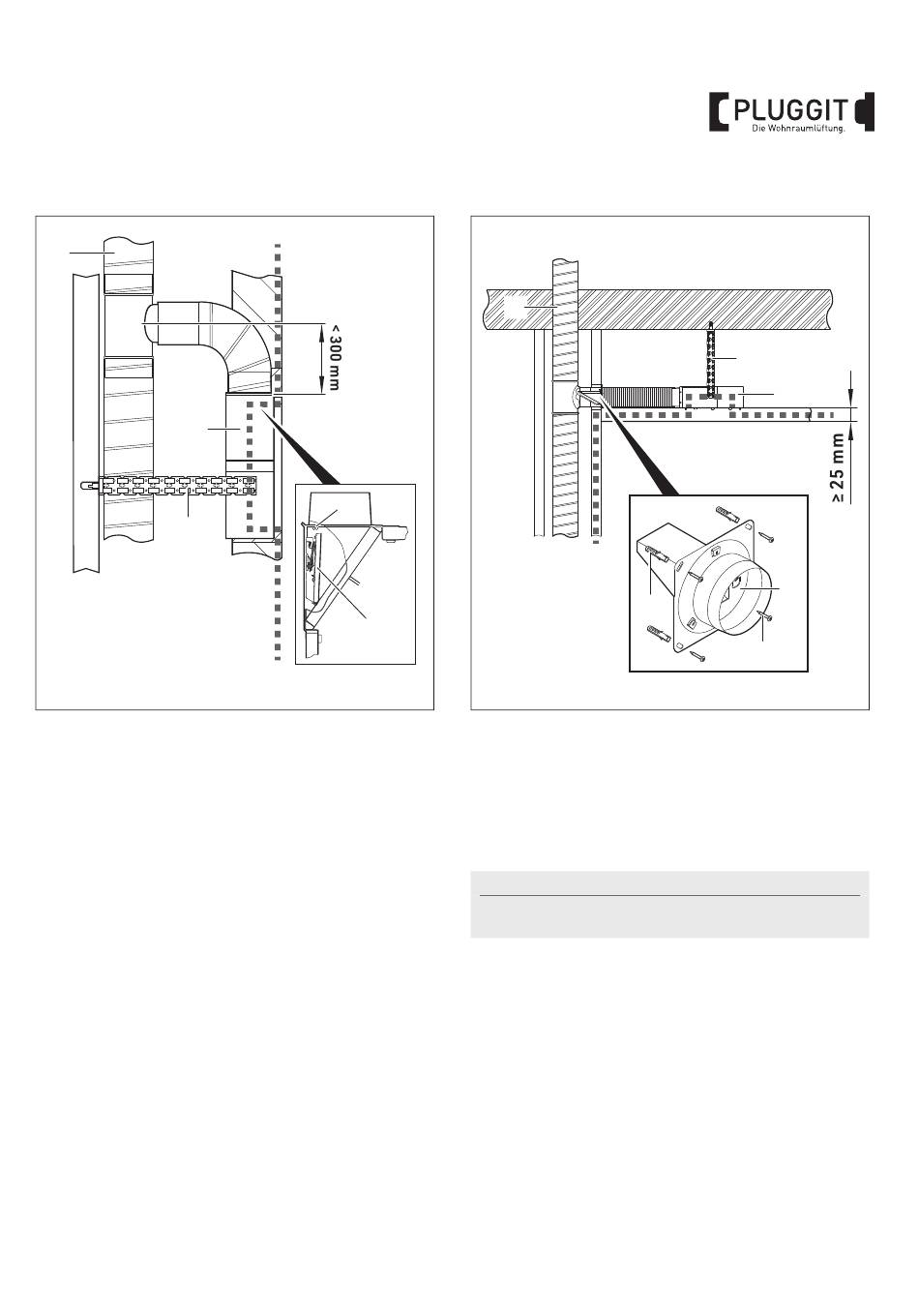

Wandeinbau ohne Höhenverzug
8
1.2
1.3
1.4
7
Wenn ein Unterputzgehäuse mit Brandschutz UB, UBL oder
UBR (1.2, 1.3, 1.4) in einer Brandschutzebene ohne Höhen-
verzug in den Steigstrang (8) installiert wird, muss zusätz-
lich eine Brandschutzvorrichtung (11) am Gerät oder im
Steigstrang installiert werden. Dazu die
Brandschutzvorrichtung (11) mit der Schraube (12) im
Unterputzgehäuse (1.2, 1.3, 1.4) festschrauben. Die Ein-
baulage ist nur mit der Ausrichtung des Anschlussstutzens
nach oben zulässig.
Bei Bedarf kann das Unterputzgehäuse (1.2, 1.3, 1.4) mit
einem Montagebügel (7) (Zubehör)gesichert werden.
Auf diese Weise lassen sich zwei Abluftgeräte pro Geschoss
an einen Steigstrang installieren.
Brandschutzebene
12
11
M+P-26A-2719
Deckeneinbau ohne Höhenverzug
8
16
Wenn ein Unterputzgehäuse mit Brandschutz UB, UBL oder
UBR (1.2, 1.3, 1.4) in einer Brandschutzebene ohne Höhen-
verzug installiert wird oder ein Nebenraumanschluss
erfolgen soll, muss zusätzlich die Brandschutz-
vorrichtung (15) installiert werden. Dazu die
Brandschutzvorrichtung (15) mit Dübel (16) und
Schrauben (17) im Steigstrang (8) festschrauben.
Hinweis:
Dübel und Schrauben entsprechend des Mauerwerks
und den Brandschutzanforderungen verwenden.
Bei Bedarf kann das Unterputzgehäuse (1.2, 1.3, 1.4) mit
einem Montagebügel (7) (Zubehör)gesichert werden.
1.2
7
1.3
1.4
Brandschutzebene
15
17
M+P-26A-2721
BIA Abluftsystem Kwait ERL-EC
