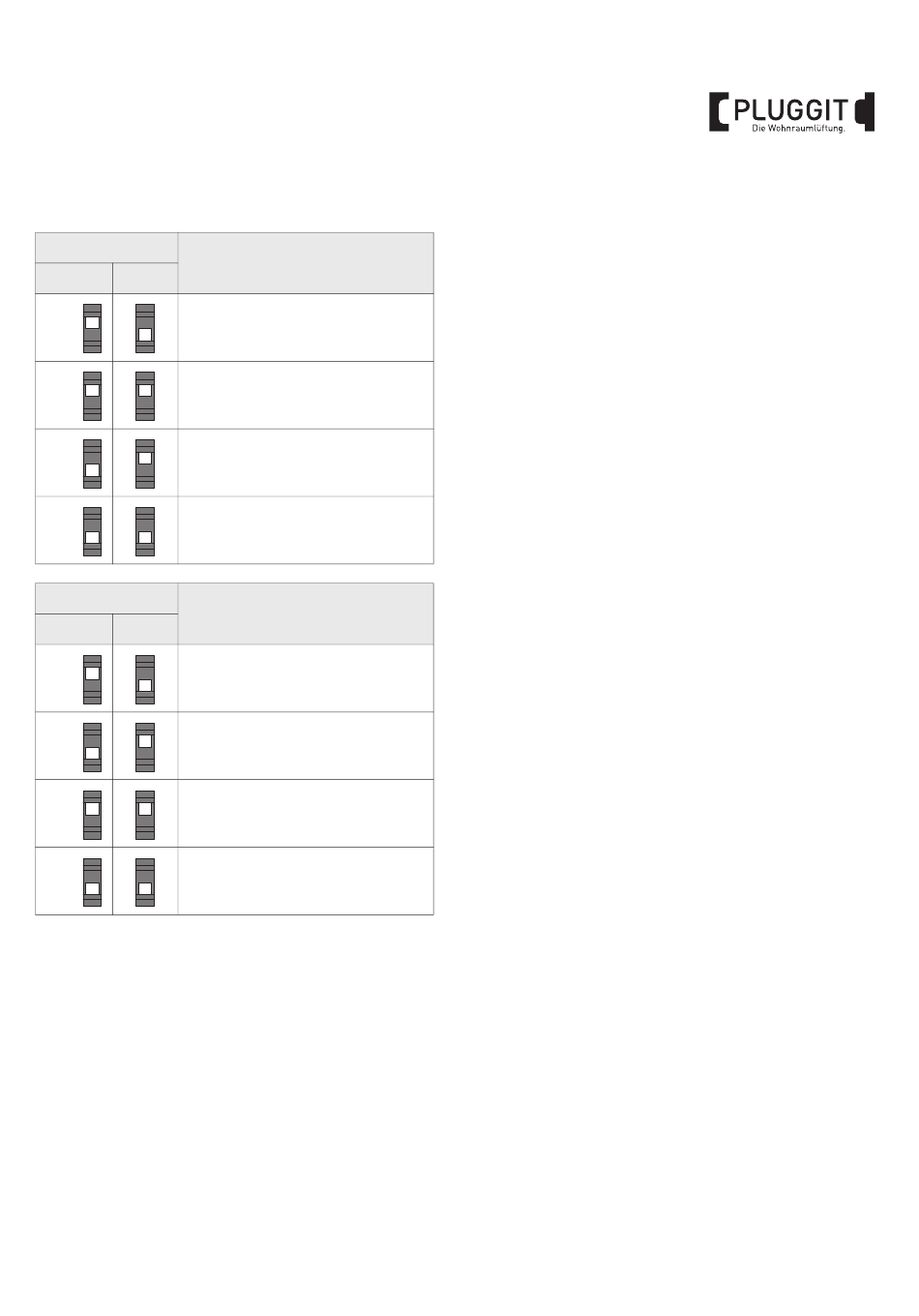

3. Einstellungen zu den Luftmengen am
Kippcodierschalter (22) einstellen:
PIN
1
2
OFF
ON
OFF
ON
OFF
ON
OFF
ON
PIN
3
4
OFF
ON
OFF
ON
OFF
ON
OFF
ON
Volumenstrom
Grundlast [L1]
20 m³/h
30 m³/h
40 m³/h
60 m³/h
Volumenstrom
Volllast [L1+L2]
30 m³/h
50 m³/h
60 m³/h
100 m³/h
4. Schraube (20) vom EC-Motor (3) herausschrauben,
Klappe entfernen und elektrischen Anschluss her-
stellen, siehe Seite 30.
5. Klappe mit Schraube (20) wieder festschrauben.
6. EC-Motor (3) in das Unterputzgehäuse UK (1.1) bzw.
Aufputzgehäuse (1.5) einsetzen und mit Schraube (29)
festschrauben.
7. Bei Verwendung des Aufputzgehäuses (1.5):
Rahmen (31) einsetzen.
8. Bei Bedarf Feuchtesensor Kwait ERL-FRF installieren,
siehe Seite 28 oder Bewegungssensor Kwait ERL-FBM
installieren, siehe Seite 29.
9. Filterträger (4) einsetzen, bis die Krallen eingerastet
sind.
10. Ggf. die Krallen für einen festeren Halt mit
Schrauben (30) verstellen.
11. Filter (5) einsetzen.
12. Filterblende (6) bündig aufstecken.
13. Stromverbindung durch Einschalten der Sicherung
wieder herstellen.
BIA Abluftsystem Kwait ERL-EC
27
