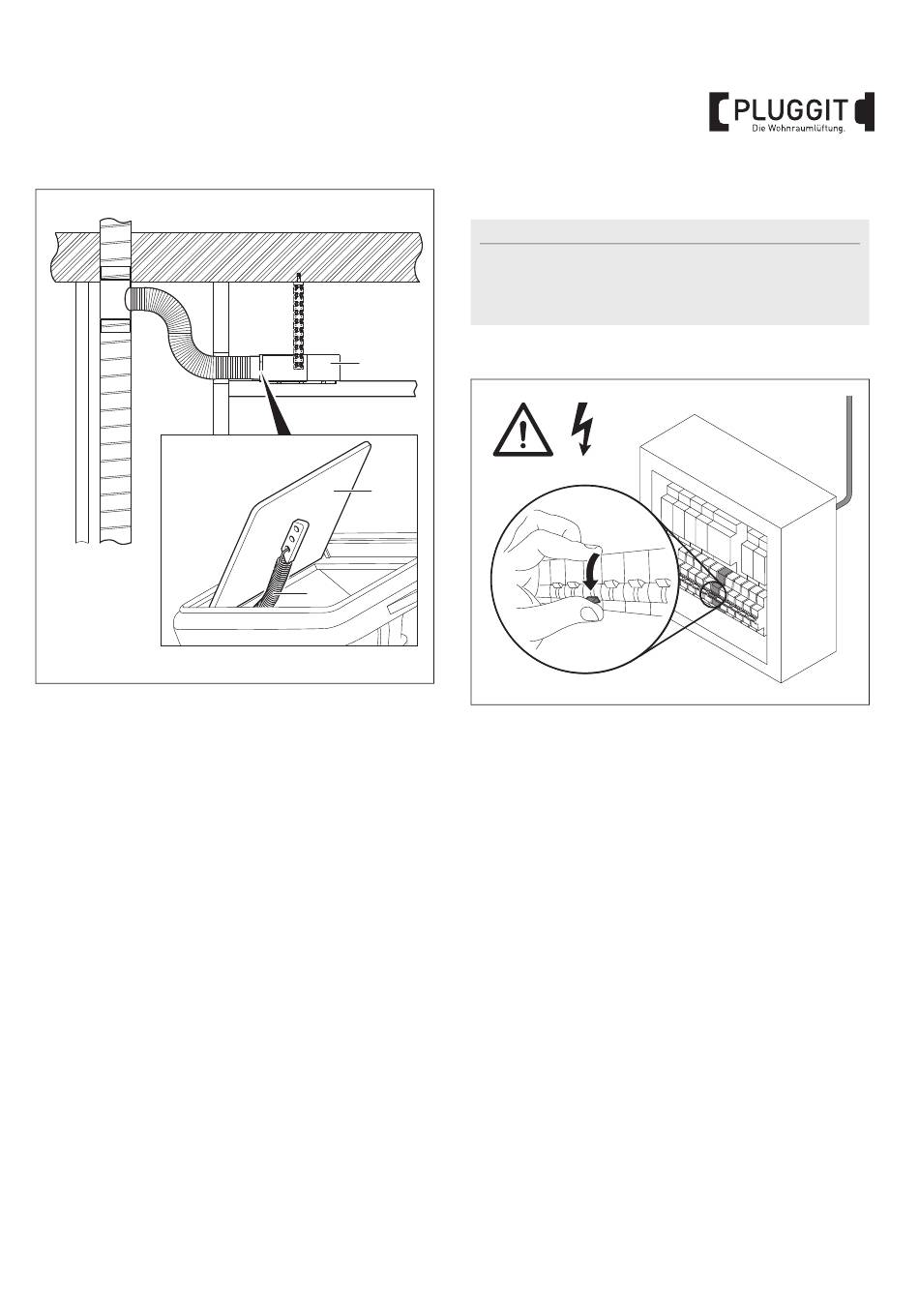

Bei Einbaulage in der Decke muss die Feder (19) der
Rückschlagklappe (18) im untersten Loch eingehängt
werden.
5.1.2.
Einbautiefe
Die Einbautiefe der Unterputzgehäuse beträgt bei
bündigem Abschluss des Rahmens mit dem Putz folgende
Maße:
• Unterputzgehäuse UK (1.1) ca. 83 mm
• Unterputzgehäuse UB (1.2), UBL (1.3), UBR (1.4) ca.
95 mm
Ein tieferer Einbau oder nachträgliches Anbringen von
Fliesen nimmt keinen Einfluss, da keine Verbindung
zwischen dem Unterputzgehäuse und dem Filterträger (4)
besteht.
5.1.3.
Hinweis:
Die nachfolgende Beschreibung ist mit dem Unterputz-
gehäuse UK (1.1) dargestellt.
Für die Unterputzgehäuse UB (1.2), UBL (1.3) und
UBR (1.4) ist sinngemäß vorzugehen.
Vorarbeiten
1.x
18
19
M+P-26A-2802
Prüfen, ob die Stromleitung stromfrei ist, andernfalls die
entsprechende Sicherung stromfrei schalten.
Unterputzgehäuse installieren
BIA Abluftsystem Kwait ERL-EC
M+P-26A-2740
