Nebenraumanschluss
Bei der Kombination des Abluftgeräts mit einem Neben-
raumanschluss wird ein Drittel der Abluft über den Neben-
raumanschluss gefördert.
Für den einstufigen Betrieb
(bei Verwendung mit iconVent-System)
L
N
L1 L2
N
L

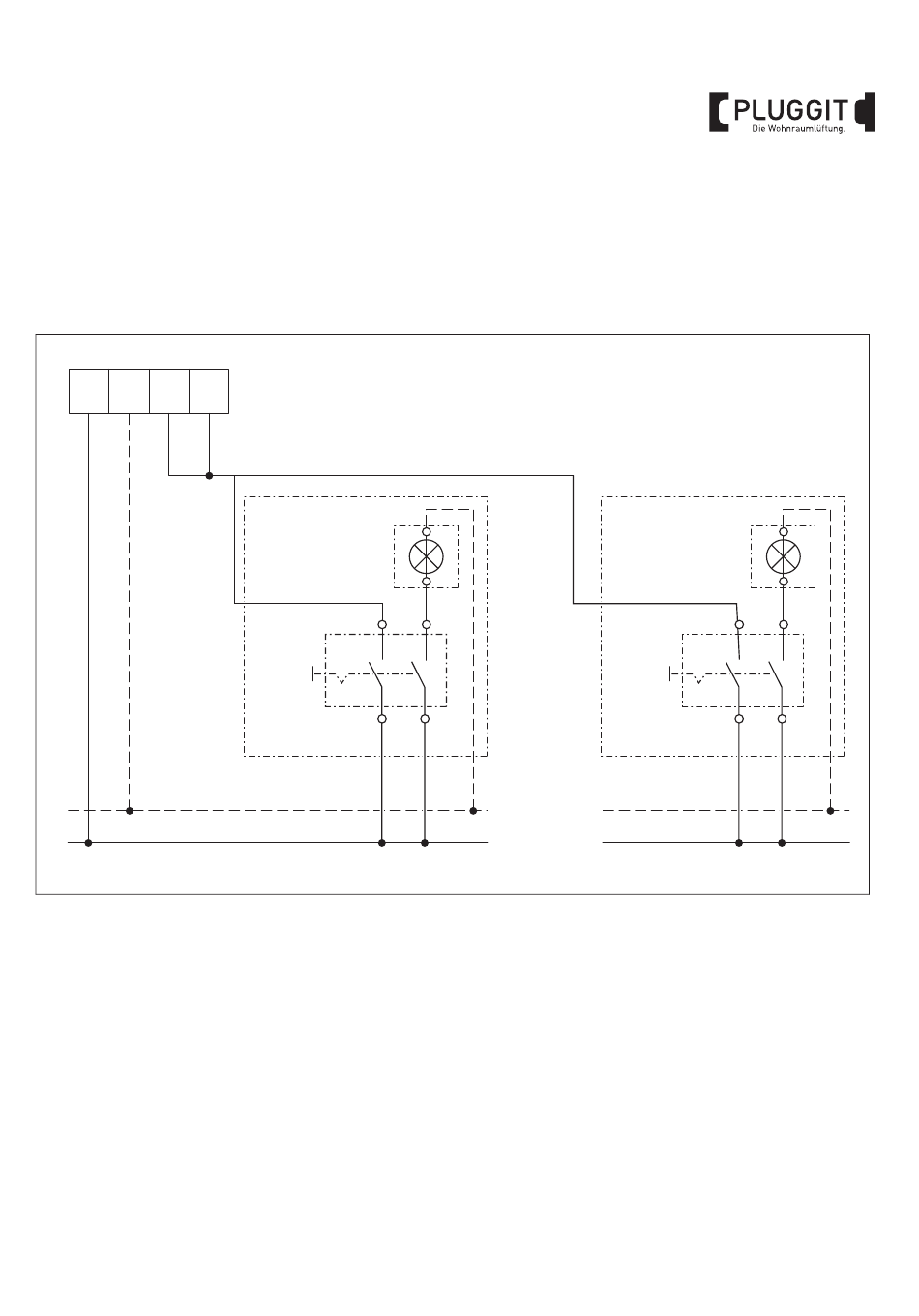

Leitungen wie dargestellt anschließen:
• Nachlaufzeit 15 Minuten am Kippcodierschalter (21)
einstellen (PIN 3 und 4 auf ON), siehe Seite 26
• Volumenstrom Volllast 100 m³/h am
Kippcodierschalter (22) einstellen (PIN 3 und 4 auf ON),
siehe Seite 27
KW-ERL-EC
Raum-
licht
Schalter
2-polig
Bad/Küche (mit Fenster)
Stufe 1 = 0 m³/h
Stufe 2 = 100/3*2 = 66 m³/h
Zweitraum
Raum-
licht
Schalter
2-polig
WC/Abstellraum/HWR
Stufe 1 = 0 m³/h
Stufe 2 = 100/3*1 = 33 m³/h
N
L
BIA Abluftsystem Kwait ERL-EC
M+P-26A-2818
