Einbaumöglichkeiten bei Installation außerhalb der Brand-
schutzebene
Wenn das Abluftgerät außerhalb der Brandschutzebene
installiert wird, kann das Kunststoff-Unterputzgehäuse
ohne Brandschutz UK (1.1) verwendet werden.

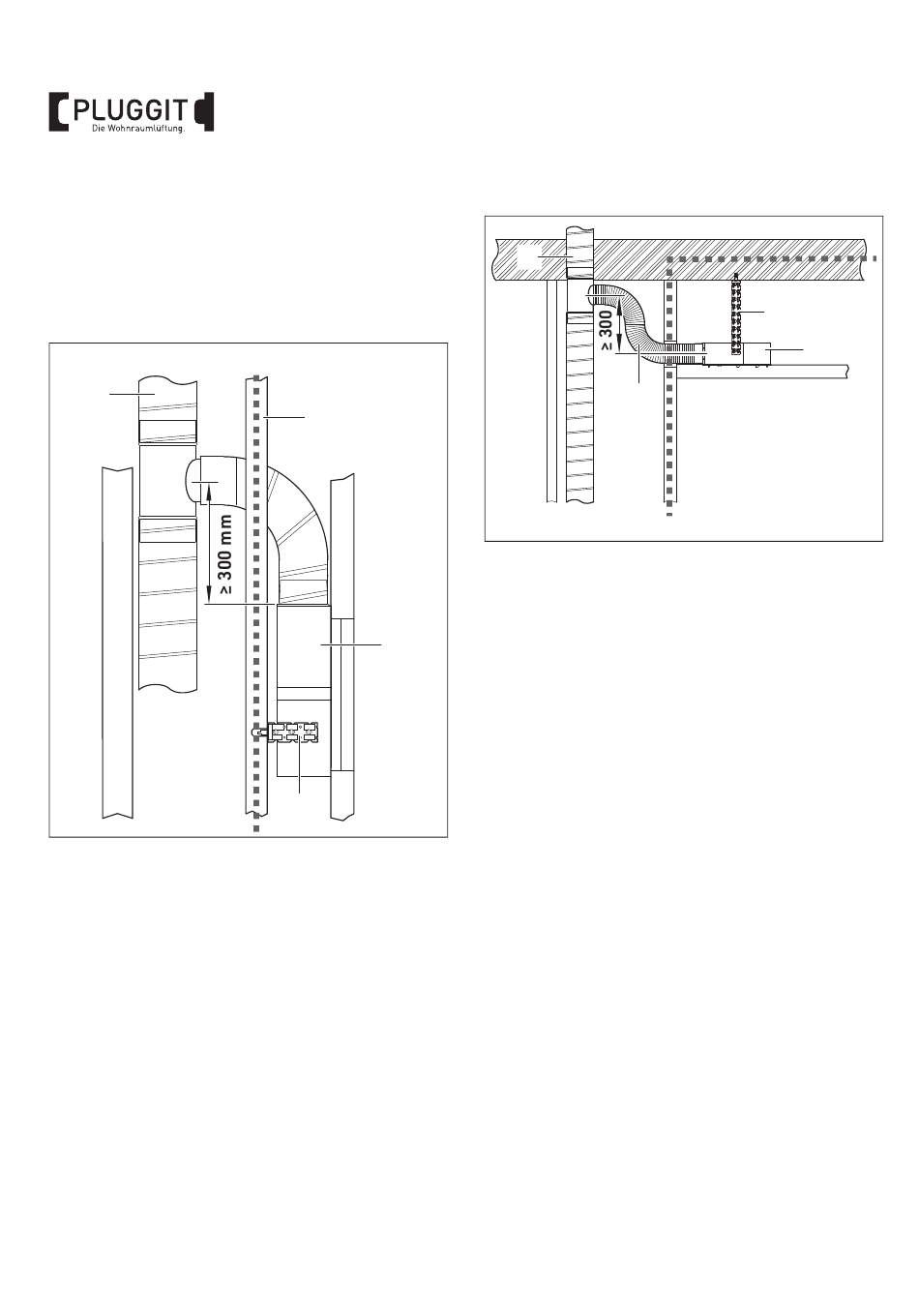

Wandeinbau mit Höhenverzug
Brandschutzebene
8
Wenn ein Kunststoff-Unterputzgehäuse ohne Brandschutz
UK (1.1) außerhalb der Brandschutzebene mit einem
Höhenverzug von mindestens 300 mm in den
Steigstrang (8) installiert wird, erfüllt dieses den Brand-
schutz K90.
Zusätzlich muss eine Brandschutzwand (9) von mindestens
25 mm vorhanden sein.
Bei Bedarf kann das Unterputzgehäuse (1.1) mit einem
Montagebügel (7) (Zubehör)gesichert werden.
Auf diese Weise lassen sich zwei Abluftgeräte pro Geschoss
an einen Steigstrang installieren.
14
BIA Abluftsystem Kwait ERL-EC
9
1.1
7
M+P-26A-2821
Deckeneinbau mit Höhenverzug
8
13
Brandschutzebene
Wenn ein Kunststoff-Unterputzgehäuse ohne Brandschutz
UK (1.1) außerhalb der Brandschutzebene mit einer 2x 90°
umlenkten Aluflexleitung (13) DN75 und einem Höhen-
verzug von mindestens 300 mm in den Steigstrang (8)
installiert wird, erfüllt dies den Brandschutz.
Bei Bedarf kann das Unterputzgehäuse (1.1) mit einem
Montagebügel (7) (Zubehör)gesichert werden.
Auf diese Weise lassen sich zwei Abluftgeräte pro Geschoss
an einen Steigstrang installieren.
7
1.1
M+P-26A-2822
