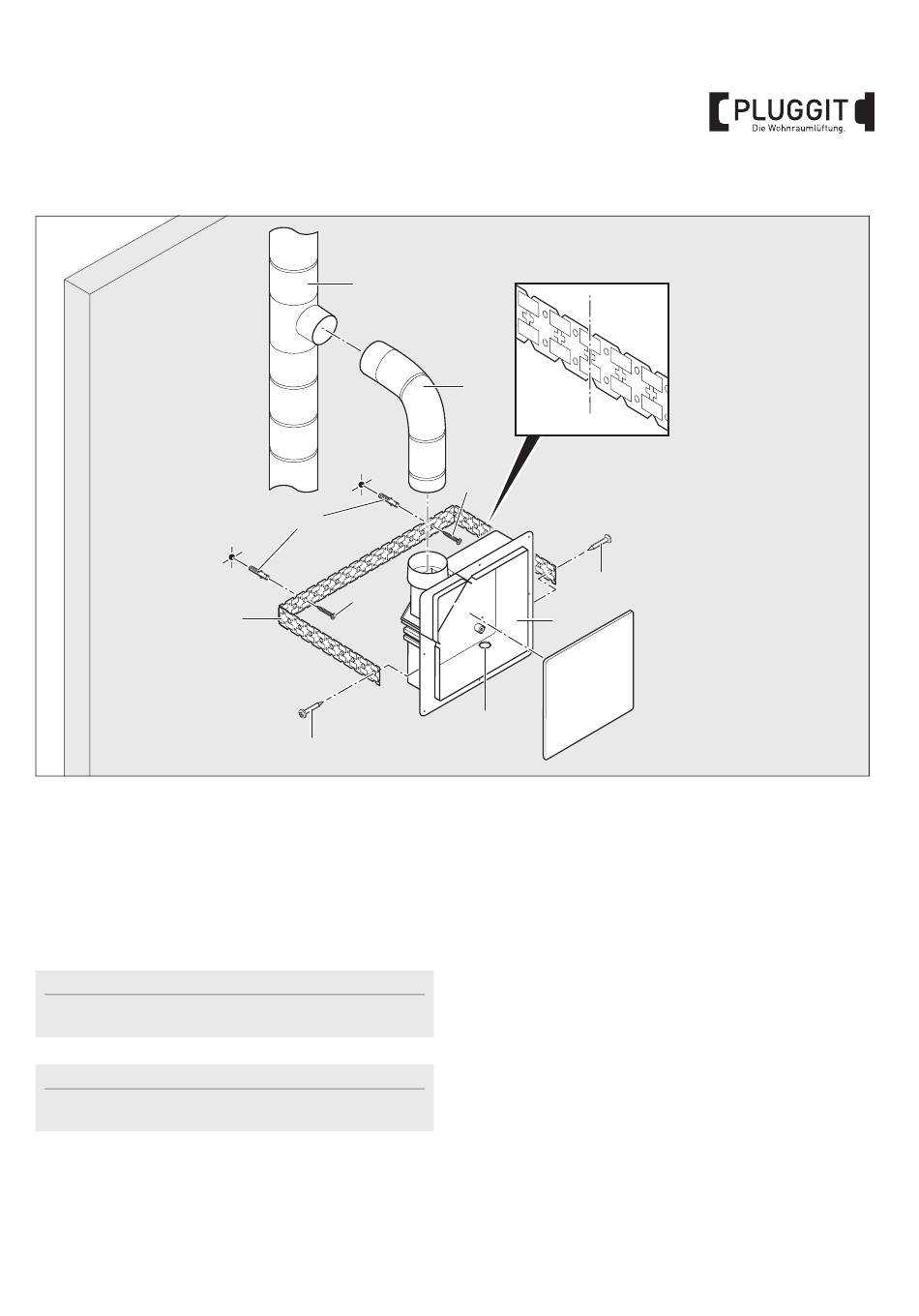

Installation mit Montagebügel
1. Putzdeckel vom Unterputzgehäuse UK (1.1) entfernen.
2. Montagebügel (7) an den vorgesehenen Loch-
bohrungen auf die notwendig Größe ablängen.
3. Bohrlöcher für die Montagebügel (7) herstellen.
4. Dübel (41) einsetzen und Montagebügel (7) mit
Schrauben (28) am Unterputzgehäuse UK (1.1) und mit
Schrauben (43) an der Wand festschrauben.
Hinweis:
Dübel und Schrauben entsprechend des Wandaufbaus
verwenden.
Hinweis:
Darauf achten, nicht in den Anschlussstutzen zu
schrauben.
8
41
43
7
28
13
43
28
1.1
23
5. Aluflexleitung (13) DN75 auf den Anschlussstutzen des
Unterputzgehäuses UK (1.1) und dem Steigstrang (8)
installieren und mit Textilklebeband oder
Kaltschrumpfband dicht verbinden.
6. Unterputzgehäuse UK (1.1) mit dem Montagebügel (7)
an der Geschoßdecke oder Schachtwand festschrauben.
7. Leitung für den elektrischen Anschluss durch die Kabel-
durchführung (23) führen und auf ca. 50 cm ablängen.
8. Putzdeckel wieder einsetzen.
M+P-26A-2803
BIA Abluftsystem Kwait ERL-EC
21
