5.3.1.

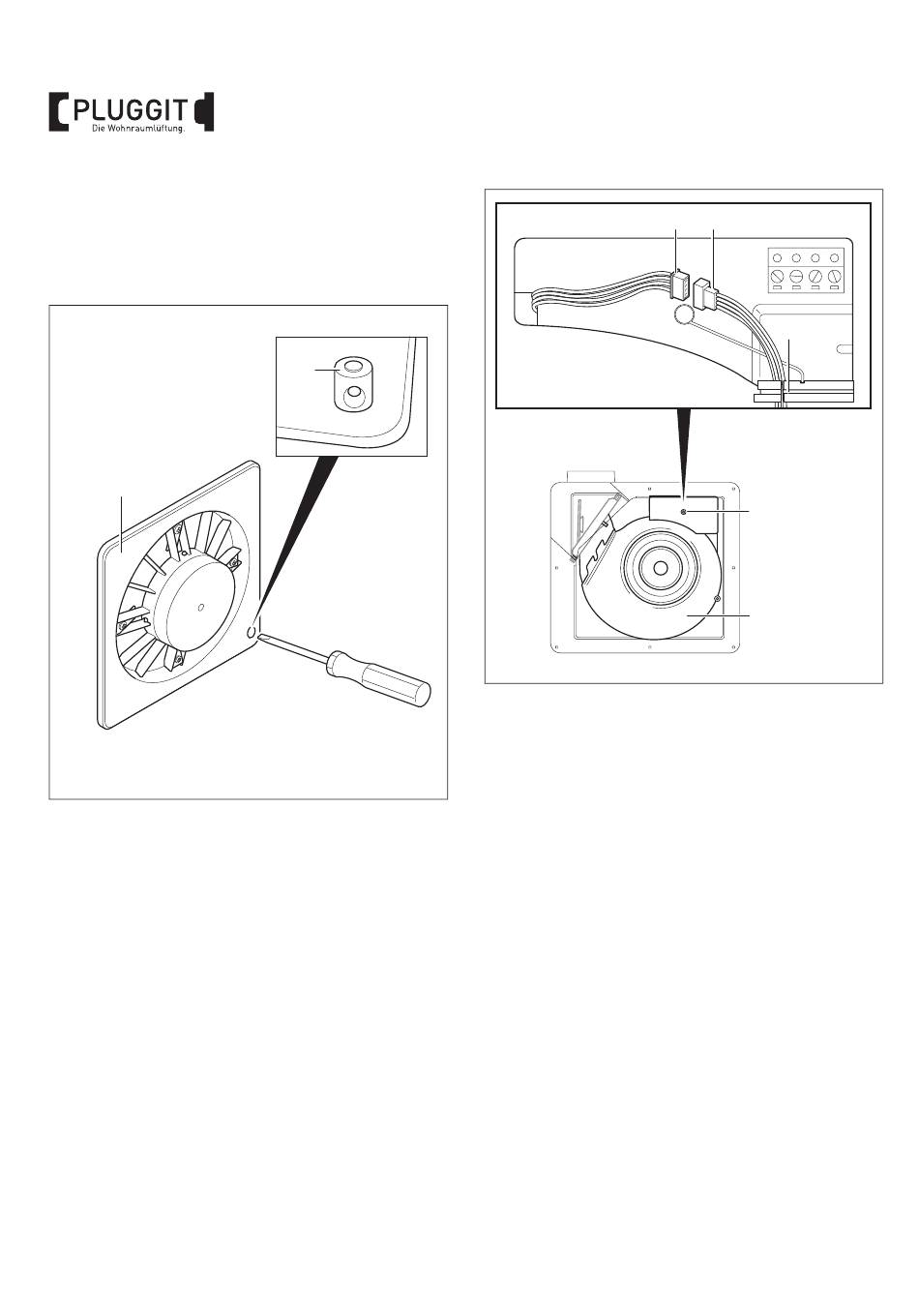

Feuchtesensor Kwait ERL-FRF installieren (Zu-
behör)
1. Filterblende (6), Rahmen (31) bei Verwendung des Auf-
putzgehäuses (1.5), Filter (5) und Filterträger (4) aus
dem Abluftgerät ausbauen, siehe Seite 25.
4
2. Sollbruchstelle im Filterträger (4) mit einem geeigneten
Werkzeug, z.B. Schraubendreher, herausbrechen.
3. Feuchtesensor (32) von hinten in den Filterträger (4)
einsetzen.
28
BIA Abluftsystem Kwait ERL-EC
32
M+P-26A-2816
4. Schraube (20) vom EC-Motor (3) herausschrauben und
Klappe entfernen.
5. Gummidichtung (37) an der markierten Stelle ein-
schneiden und Leitung vom Feuchtesensor durch die
Gummidichtung (37) führen.
6. Stecker (35) vom EC-Motor mit Buchse (36) vom
Feuchtesensor verbinden.
7. Der Zusammenbau des Abluftgeräts erfolgt in um-
gekehrter Reihenfolge, siehe Seite 24.
35 36
37
20
3
M+P-26A-2804
