5.3.2.
Bewegungssensor Kwait ERL-FBM installieren
(Zubehör)
1. Filterblende (6), Rahmen (31) bei Verwendung des Auf-
putzgehäuses (1.5), Filter (5) und Filterträger (4) aus
dem Abluftgerät ausbauen, siehe Seite 25.
Hinweis:
Der Bewegungssensor Kwait ERL-FBM ist bereits im
Auslieferungszustand mit einer neuen Filterblende ver-
klebt. Die Filterblende (6) kann daher entsorgt werden.
34
35

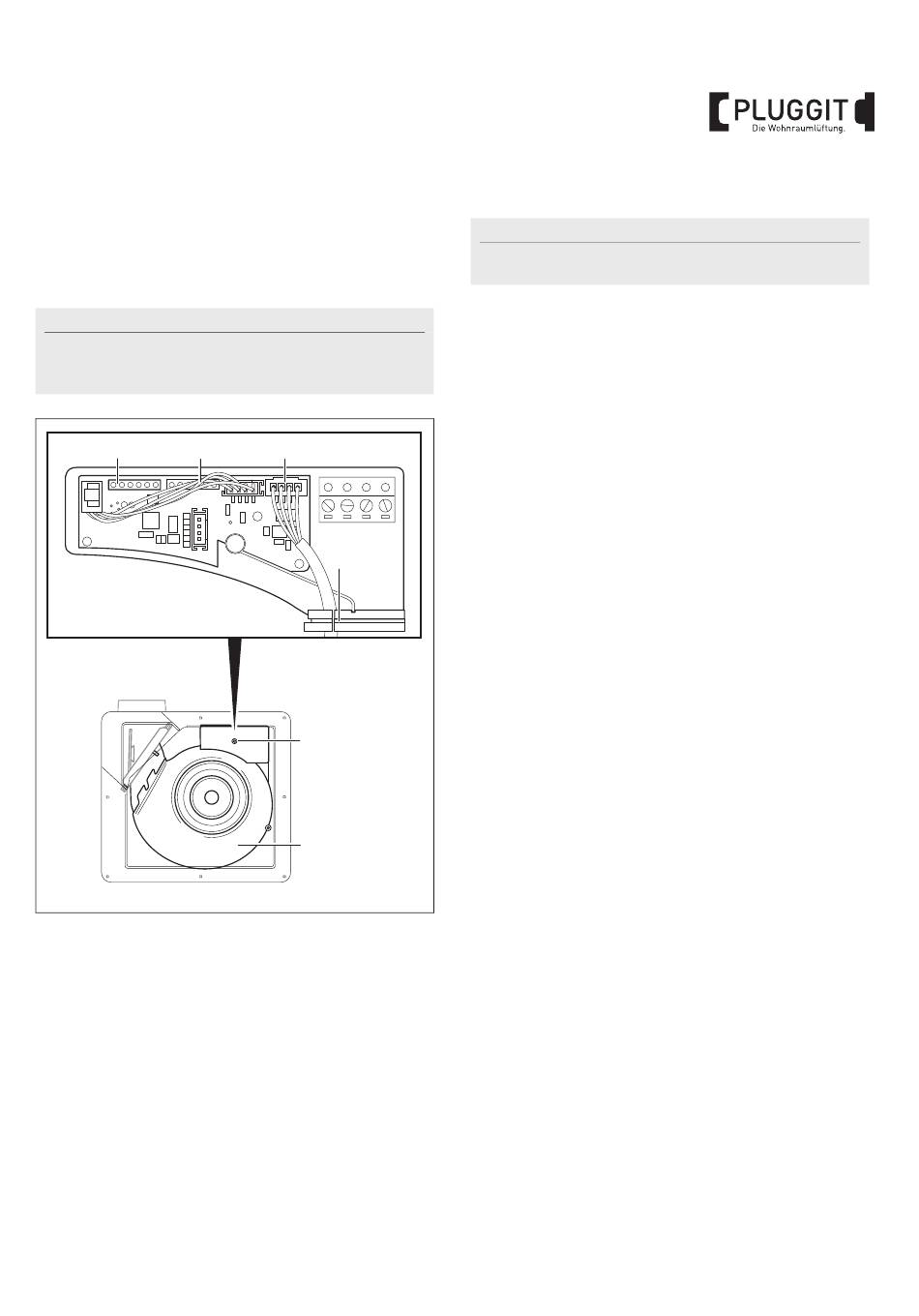

2. Schraube (20) vom EC-Motor (3) herausschrauben und
Klappe entfernen.
3. Zusatzplatine (34) einbauen.
39
37
20
3
M+P-26A-2805
4. Leitung (35) vom EC-Motor wie dargestellt anschließen.
Hinweis:
Darauf achten, dass die orangene Leitung immer in
Richtung der grünen Steckerleiste ausgerichtet ist.
5. Gummidichtung (37) an der markierten Stelle ein-
schneiden.
6. Stecker (39) vom Bewegungssensor durch die
Gummidichtung (37) führen und wie dargestellt an-
schließen.
7. Der Zusammenbau des Abluftgeräts erfolgt in um-
gekehrter Reihenfolge, siehe Seite 24.
BIA Abluftsystem Kwait ERL-EC
29
