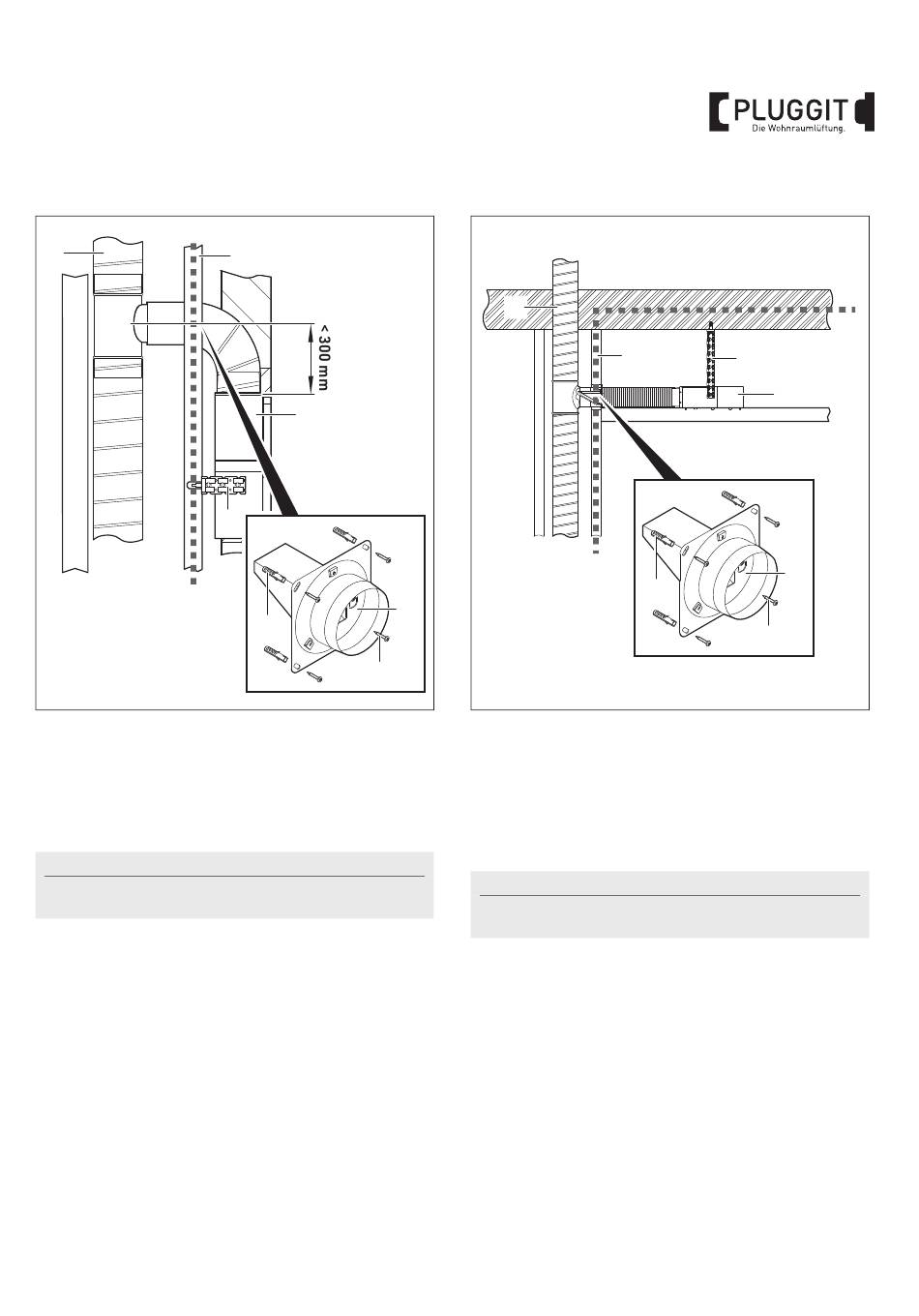

Wandeinbau ohne Höhenverzug
Brandschutzebene
8
Wenn ein Kunststoff-Unterputzgehäuse ohne Brandschutz
UK (1.1) außerhalb einer Brandschutzebene ohne Höhen-
verzug in den Steigstrang (8) installiert wird, muss zusätz-
lich die Brandschutzvorrichtung (15) installiert werden.
Dazu die Brandschutzvorrichtung (15) mit Dübel (16) und
Schrauben (17) in der Brandschutzwand (9) festschrauben.
Hinweis:
Dübel und Schrauben entsprechend des Mauerwerks
und den Brandschutzanforderungen verwenden.
Bei Bedarf kann das Unterputzgehäuse (1.1) mit einem
Montagebügel (7) (Zubehör)gesichert werden.
Auf diese Weise lassen sich zwei Abluftgeräte pro Geschoss
an einen Steigstrang installieren.
9
1.1
7
16
17
M+P-26A-2823
Deckeneinbau ohne Höhenverzug
8
Brandschutzebene
15
Wenn ein Kunststoff-Unterputzgehäuse ohne Brandschutz
UK (1.1) außerhalb einer Brandschutzebene ohne Höhen-
verzug installiert wird oder ein Nebenraumanschluss
erfolgen soll, muss zusätzlich die Brandschutz-
vorrichtung (15) installiert werden. Dazu die
Brandschutzvorrichtung (15) mit Dübel (16) und
Schrauben (17) in der Brandschutzwand (9) festschrauben.
Hinweis:
Dübel und Schrauben entsprechend des Mauerwerks
und den Brandschutzanforderungen verwenden.
Alternativ zu einer Brandschutzvorrichtung können ent-
sprechend zugelassene Brandschottlösungen zum Einsatz
kommen, siehe auch Variante mit Deckenschott Seite 16
oder mit Wandschott Seite 17.
Bei Bedarf kann das Unterputzgehäuse (1.1) mit einem
Montagebügel (7) (Zubehör)gesichert werden.
Auf diese Weise lassen sich zwei Abluftgeräte pro Geschoss
an einen Steigstrang installieren.
9
7
1.1
15
16
17
M+P-26A-2824
