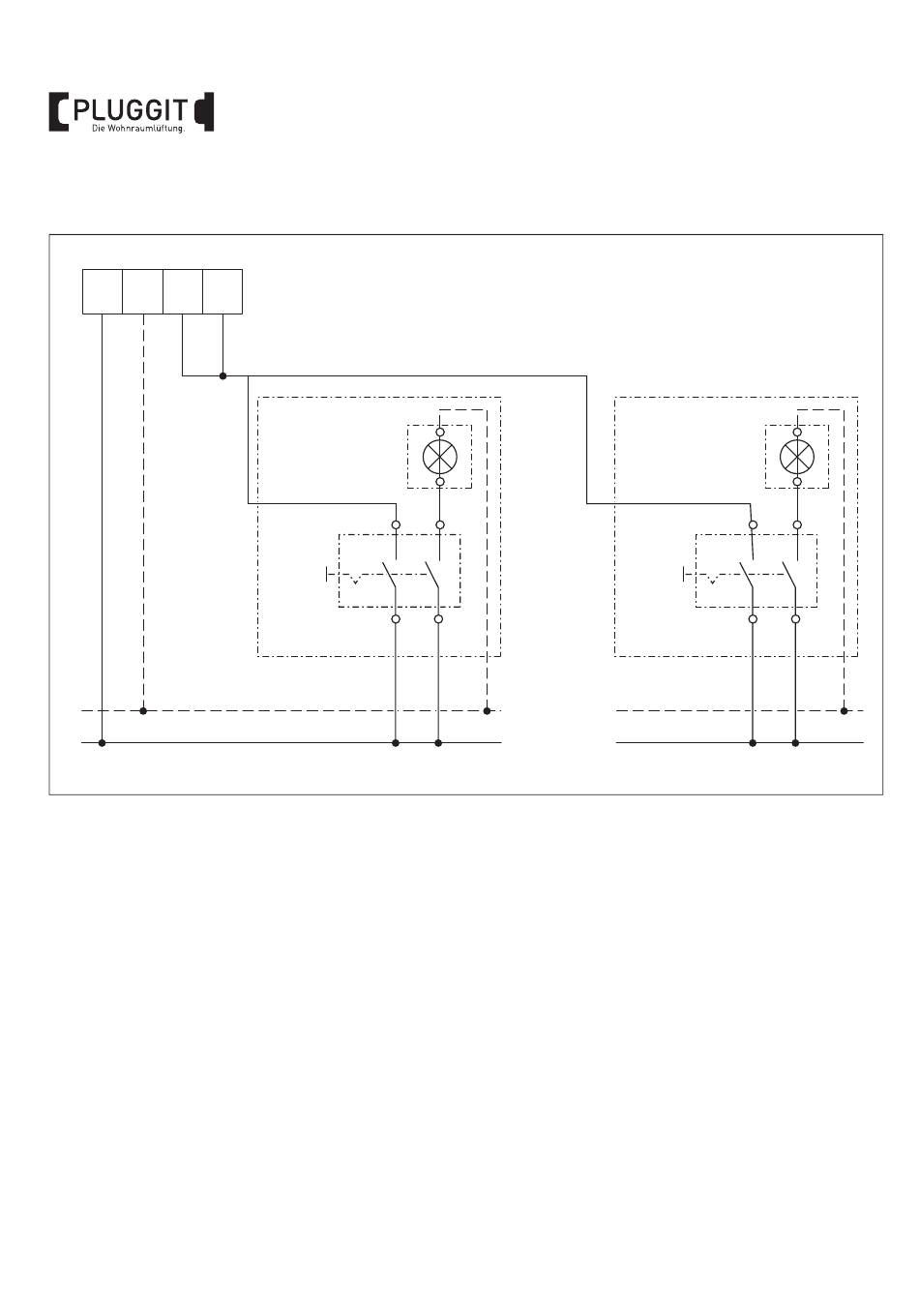

Für den zweistufigen Betrieb
(bei Verwendung mit PureALD)
L
N
L1 L2
N
L
Leitungen wie dargestellt anschließen:
• Nachlaufzeit 15 Minuten am Kippcodierschalter (21)
einstellen (PIN 3 und 4 auf ON), siehe Seite 26
• Volumenstrom Grundlast 30 m³/h am
Kippcodierschalter (22) einstellen (PIN 1 und 2 auf
OFF), siehe Seite 27
• Volumenstrom Volllast 60 m³/h am
Kippcodierschalter (22) einstellen (PIN 3 und 4 auf
OFF), siehe Seite 27
32
BIA Abluftsystem Kwait ERL-EC
KW-ERL-EC
Raum-
licht
Schalter
2-polig
Bad/Küche (mit Fenster)
Stufe 1 = 30/3*2 = 20 m³/h
Stufe 2 = 60/3*2 = 40 m³/h
Zweitraum
Raum-
licht
Schalter
2-polig
WC/Abstellraum/HWR
Stufe 1 = 30/3*1 = 10 m³/h
Stufe 2 = 60/3*1 = 20 m³/h
N
L
M+P-26A-2819
