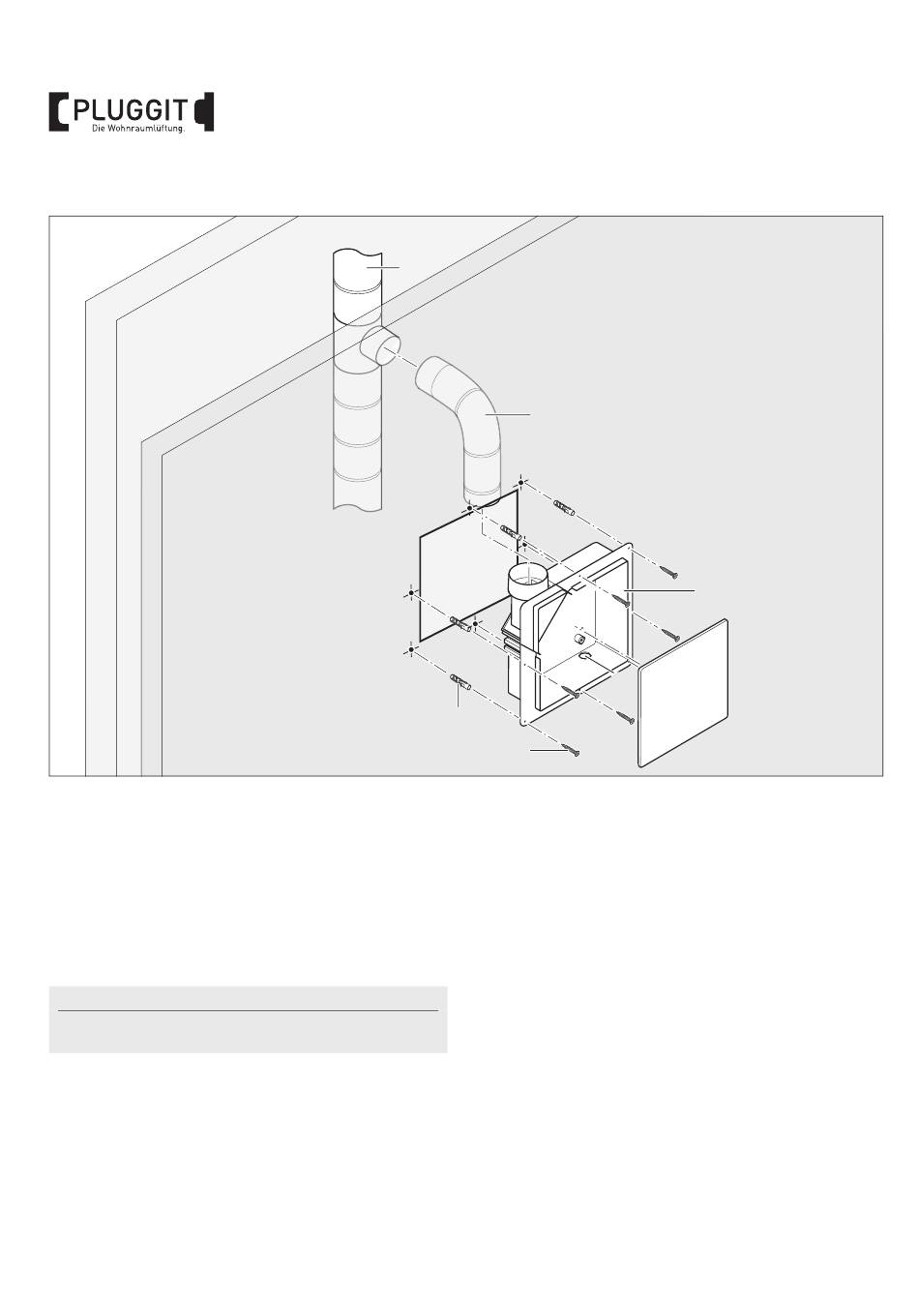

Installation ohne Montagebügel
1. Putzdeckel vom Unterputzgehäuse UK (1.1) entfernen.
2. Ggf. eine waagerechte Auflage für das Unterputz-
gehäuse UK (1.1) in der Schachtwand erstellen.
3. Bohrlöcher für den Befestigungsflansch des
Unterputzgehäuses UK (1.1) herstellen.
4. Dübel (26) einsetzen und Unterputzgehäuse UK (1.1) an
der Wand oder der Vorwand mit Schrauben (27) fest-
schrauben.
Hinweis:
Dübel und Schrauben entsprechend des Wandaufbaus
verwenden.
20
BIA Abluftsystem Kwait ERL-EC
8
13
26
27
5. Aluflexleitung (13) DN75 auf den Anschlussstutzen des
Unterputzgehäuses UK (1.1) und dem Steigstrang (8)
installieren und mit Textilklebeband oder
Kaltschrumpfband dicht verbinden.
6. Bei Verwendung des Unterputzgehäuses UBL (1.3) und
UBR (1.4), einen Nebenraumschluss installieren, siehe
Seite 33.
7. Leitung für den elektrischen Anschluss durch die Kabel-
durchführung (23) führen und auf ca. 50 cm ablängen.
8. Putzdeckel wieder einsetzen.
1.1
23
