パート 2- 機械的な取り付け

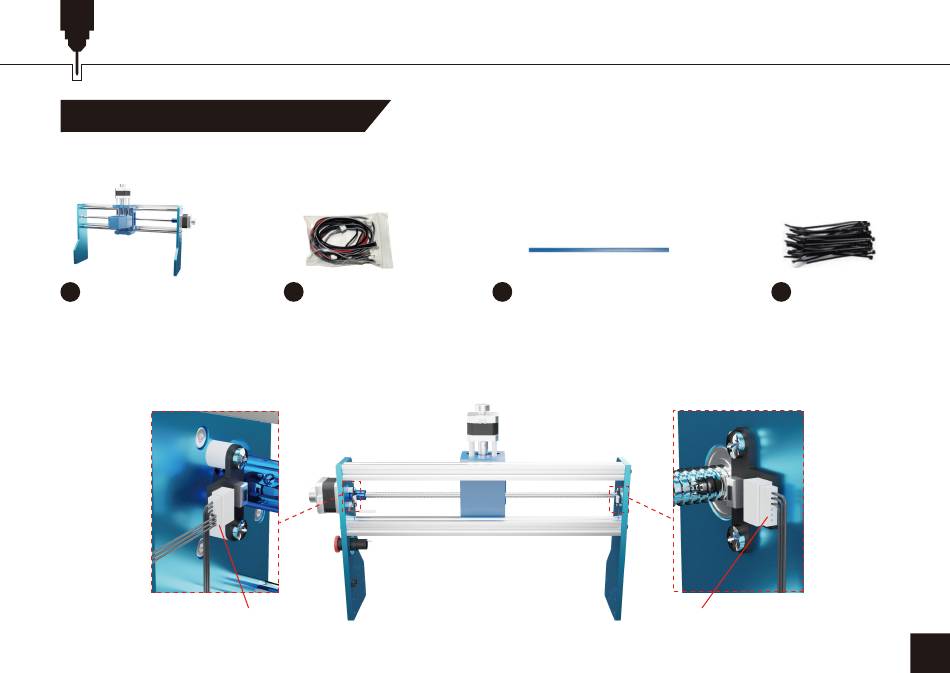

STEP 7 X軸リミットスイッチの配線
必要なもの：
XZ軸アセンブリ ワイヤーパック 340mmプロファイルシール ケーブルタイ
2 11 13 17
1. ワイヤーパックから 415 &170mm X 軸リミットスイッチケーブルを準備します。
2. 6線式6ピン」端子を電動機のあるX軸プレートのリミットスイッチに接続する。
3. もう一方のX軸プレートのリミットスイッチに「3線式6ピン」端子を接続する。
6線式6ピン 3線式6ピン
95
