Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 50

Teil 2- Mechanische Installation
SCHRITT 1 Befestigen des Spindelhalters für die XY-Achse
Was wird benötigt:
XY-Achse Basiseinheit
1
1. Drehen Sie die XY-Achsen-Basisbaugruppe auf den Kopf und entfernen Sie die Kabelbinder, mit denen die Baugruppe
befestigt ist.

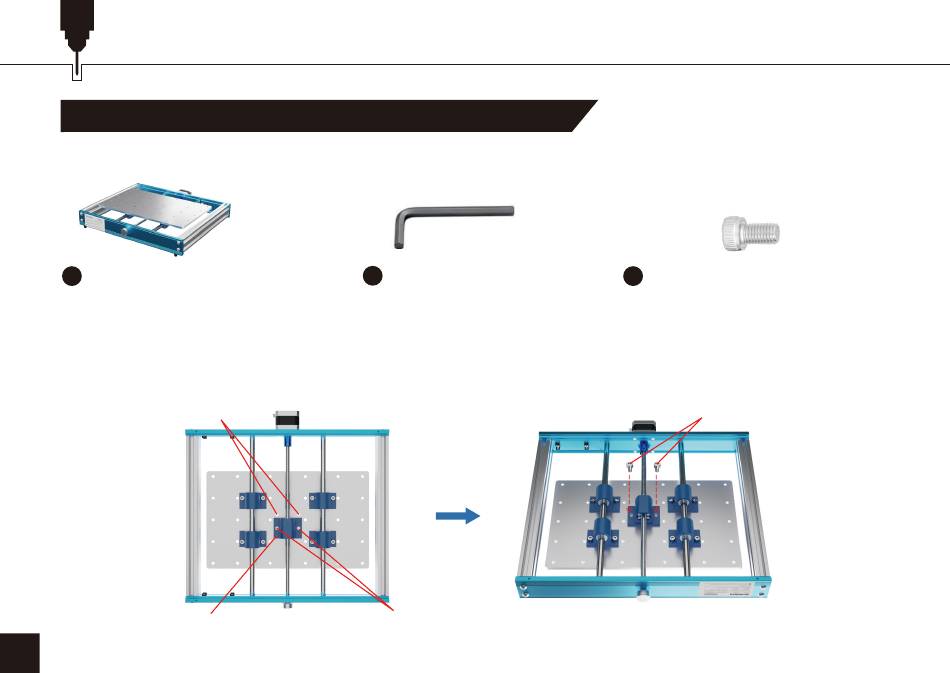

2. Verschieben Sie die Aluminiumplattform so, dass die Schraubenlöcher am Spindelhalter ausgerichtet sind, und ziehen
Sie den Halter mit (2) M6×10-mm-Innensechskantschrauben fest. Beachten Sie die nachstehende Abbildung.
Spindelhacken auf
Aluminium-Plattform
Halter für Leitspindel
48
5mm Inbusschlüssel
18
Schraubenlöcher am
Halter für die Leitspindel
(2) M6×10mm Sechskantschraube
22
mit Innensechskant
(2) M6X10mm Sechskantschraube
mit Innensechskant
