Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 58

Teil 2- Mechanische Installation

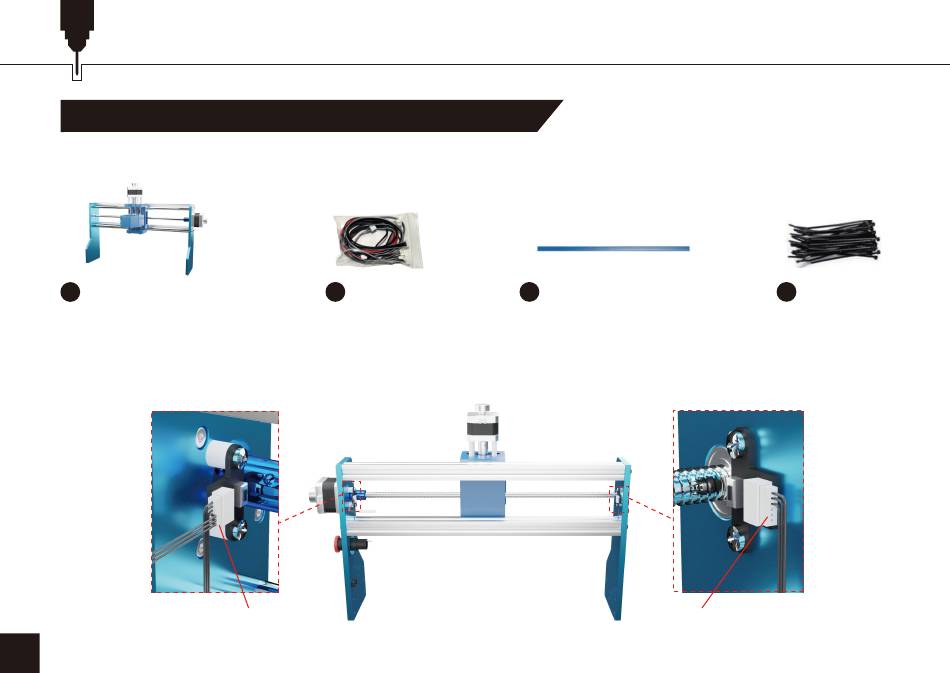

SCHRITT 7 Verdrahtung des Endschalters der X-Achse
Was wird benötigt:
XZ-Achse Montage Drahtpaket 340mm Profil Dichtung Kabelbinder
2 11 13 17
1. Bereiten Sie das 415 &170mm X-Achsen-Endschalterkabel aus dem Kabelpaket vor.
2. Schließen Sie die "6-Draht 6polig" Klemme an den Endschalter auf der X-Achsenplatte mit dem Elektromotor an.
3. Schließen Sie die "3-Draht 6polig" Klemme an den Endschalter auf der anderen X-Achsenplatte an.
6-Draht 6polig 3-Draht 6polig
56
