パート 2- 機械的な取り付け
STEP 9 XZ軸アセンブリの取り付け
必要なもの：
XY軸ベースアセンブリ XZ軸アセンブリ 3mm六角レンチ (8) M5×22mm六角丸ネジ
1 2 18 21

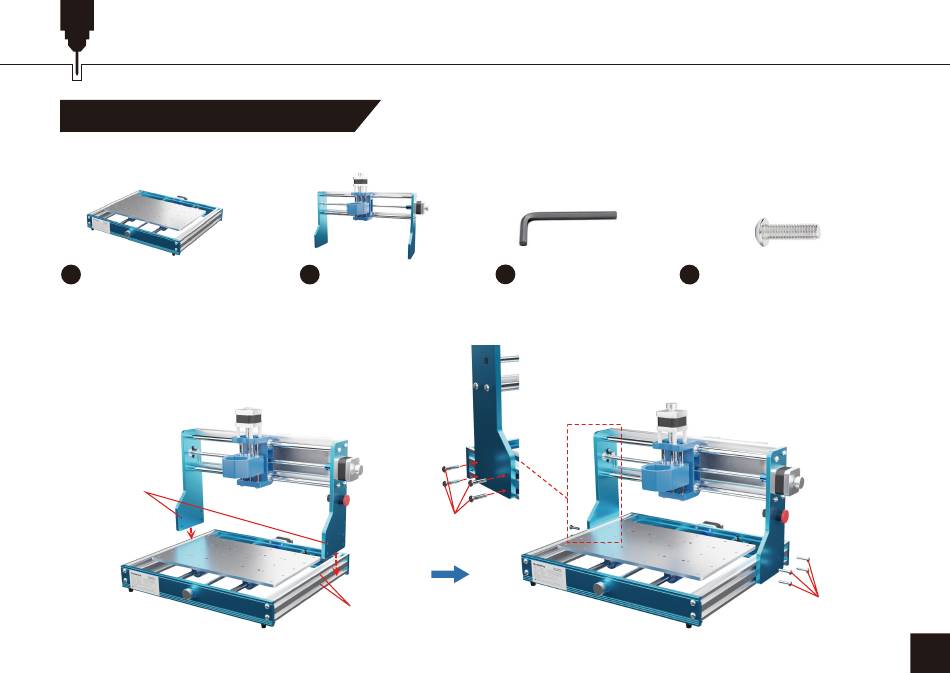

1. (8)M5x22mm 六角丸ねじを使用して、XY 軸ベースアセンブ リと XZ 軸アセンブリの位置を合わせます。以下の画像を
参考にしてください。
X軸プレート穴
M5X22mm六角丸ネジ
M5X22mm六角丸ネジ
ネジ穴
