Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 60

Teil 2- Mechanische Installation
SCHRITT 8 Einbau der Steuerplatine
Was wird benötigt:
XZ-Achse
2
Montage

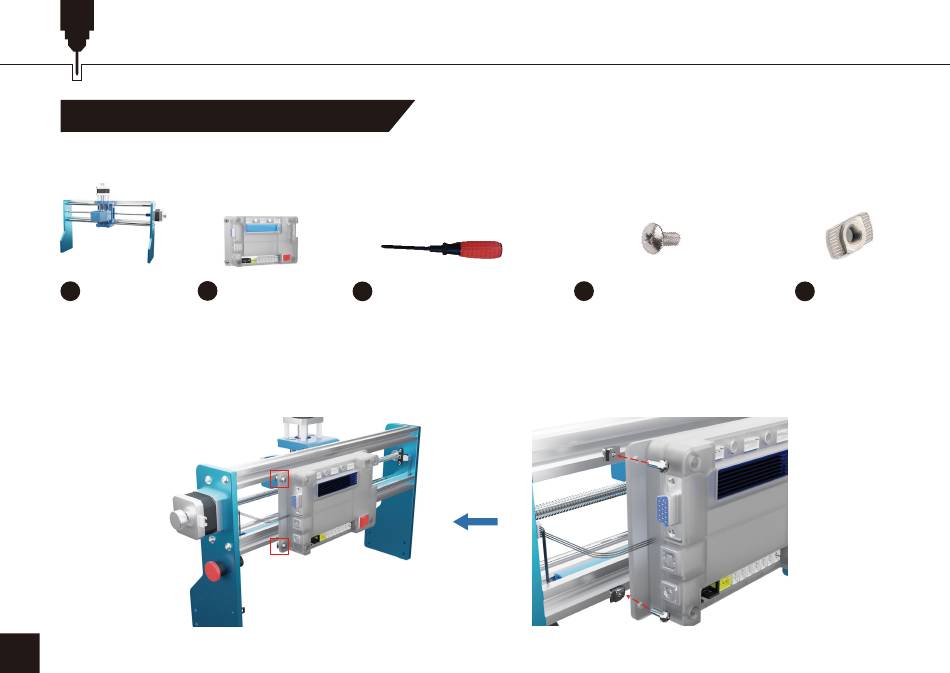

1. Ziehen Sie die (4) abgerundeten M3×8-mm-Schrauben durch die Befestigungspunkte der Steuerplatine wie abgebildet
an und befestigen Sie sie dann mit den T-Muttern.
Tipp: Es ist einfacher, die T-Mutter auf ein Gewinde der Schraube zu drehen, wie in der Abbildung unten links
gezeigt. Richten Sie die T-Muttern waagerecht aus, um sie in den Kanal zu schieben.
58
Steuerplatine Kreuzschlitz-Schlüssel
9 12
(4) M3×8mm
20
Abgerundete Schraube
(4) 20 M3
24
T-Mutter
