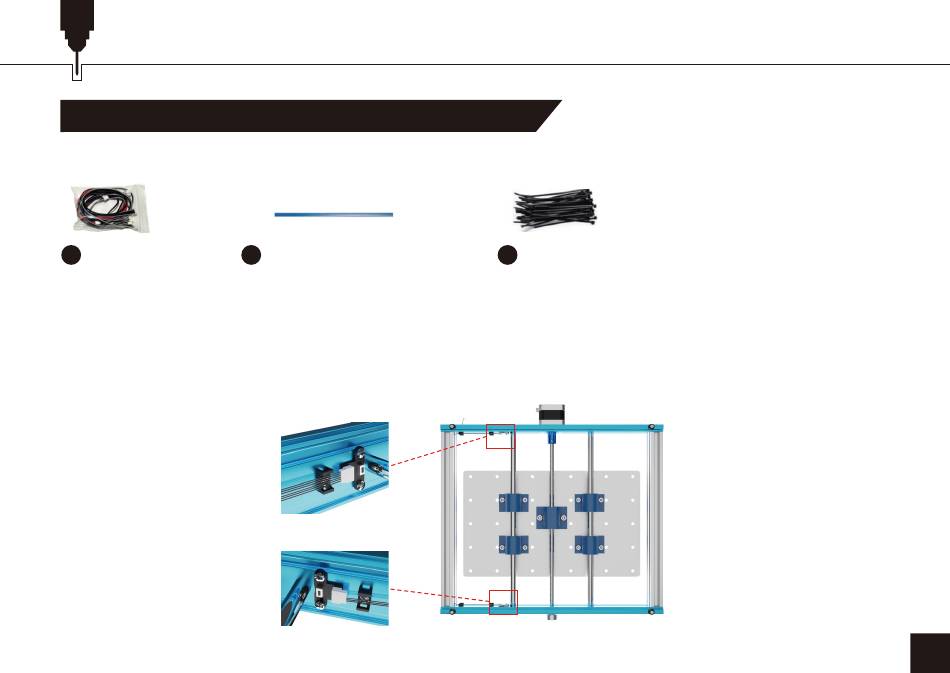

Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 53

Teil 2- Mechanische Installation
SCHRITT 4 Verdrahtung des Endschalters der Y-Achse
Was wird benötigt:
Draht Pack 270mm Profil Dichtung Kabelbinder
11 13 17
1. Bereiten Sie das Endschalterkabel für die 410 und 430 mm Y-Achse aus dem Kabelpaket vor.
2. Verbinden Sie die "6-Draht 6polig"-Klemme mit dem Endschalter am hinteren Modul.
3. Verbinden Sie das längere Kabel (430 mm) mit der "3-Draht 6polig" Klemme mit dem Endschalter auf dem vorderen
Modul.
Tipp: Das kürzere Kabel (410 mm) muss an die Steuerplatine angeschlossen werden. Es wird empfohlen, es nach
Abschluss der Installation der Steuerplatine anzuschließen.
6-Draht 6polig
3-Draht 6polig
