Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 62

Teil 2- Mechanische Installation

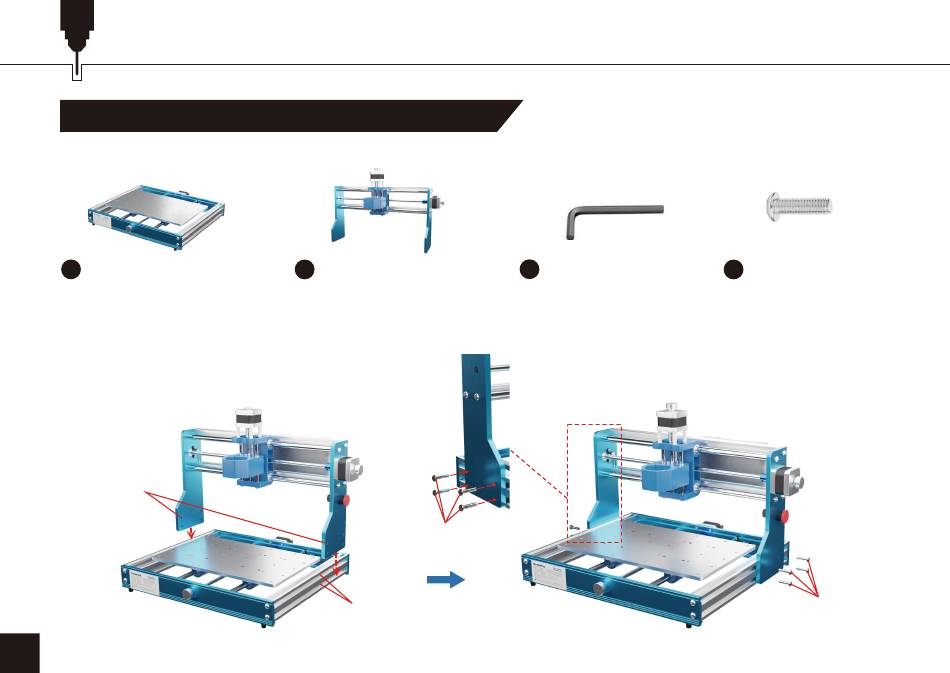

SCHRITT 9 Installation der XZ-Achsen-Baugruppe
Was wird benötigt:
1 XY-Achsen-Basiseinheit
1. Verwenden Sie die (8) abgerundeten M5x22mm Sechskantschrauben, um die XY-Achsen-Basisbaugruppe und die
XZ-Achsenbaugruppe auszurichten. Siehe die Bilder unten als Referenz.
X-Achse
Plattenbohrung
60
2 XZ-Achsen-Baugruppe
M5X22mm Abgerundete
Sechskantschraube
Schraubenloch
18 3mm Inbusschlüssel
(8) M5×22mm
Abgerundete
21
Sechskantschraube
M5X22mm Abgerundete
Sechskantschraube
