Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 70

Teil 2- Mechanische Installation

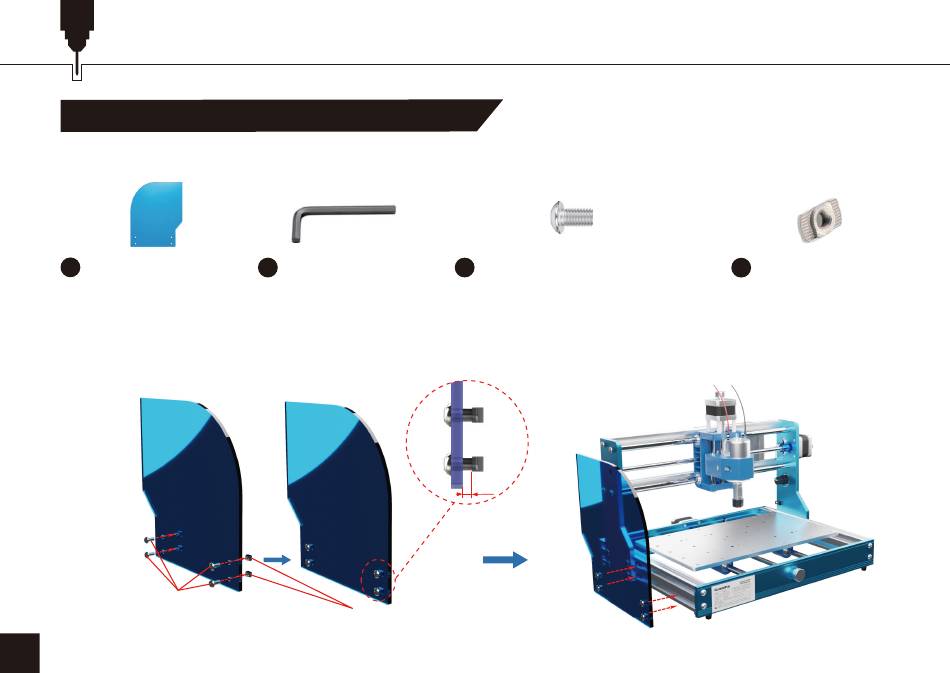

SCHRITT 12 Einbau der Acrylglasabschirmung
Was wird benötigt:
(2) Acryl-Schallwand
3
1. Setzen Sie die M5*10mm-Schrauben von der Außenseite der Schallwandabdeckung ein. Setzen Sie dann die
Nutensteine von der anderen Seite auf die Schrauben, indem Sie sie einmal mit der Hand drehen, aber nicht festziehen.
Lassen Sie sie erst einmal locker. Richten Sie die Nutensteine waagerecht aus (beachten Sie, dass der Abstand
zwischen dem Nutenstein und der Acrylabdeckung nach dem Einschrauben 2-3mm betragen sollte).
M5x10mm
abgerundete Sechskantschraube
68
3mm Inbusschlüssel
18
20 M5 T-Mutter
(8) M5×10mm
21
Abgerundete Sechskantschraube
2-3mm
(8) 20 M5 T-Mutter
24
