パート 2- 機械的な取り付け

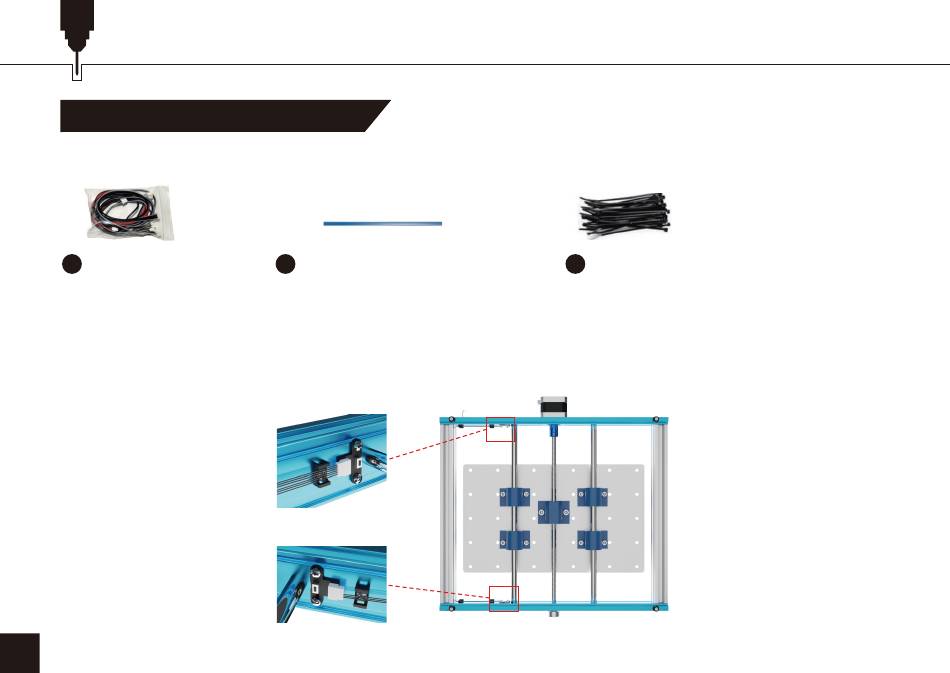

STEP 4 Y軸リミットスイッチの配線
必要なもの：
ワイヤーパック 270mmプロファイルシール ケーブルタイ
11 13 17
1. ワイヤーパックから410mmと430mmのY軸リミットスイッチケーブルを準備します。
2. 6線式6ピン」端子をリアモジュールのリミットスイッチに接続する。
3. 長い方のケーブル（430mm）の「3線式6ピン」端子をフロントモジュールのリミットスイッチに接続します。
ヒント：短い方のケーブル（410mm）は制御ボードに接続する必要があります。制御ボードの取り付けが完了してか
ら接続することをお勧めします。
6線式6ピン
3線式6ピン
