Genmitsu 3018-PROVer V2 CNC Benutzerhandbuch Seite 89

パート 2- 機械的な取り付け

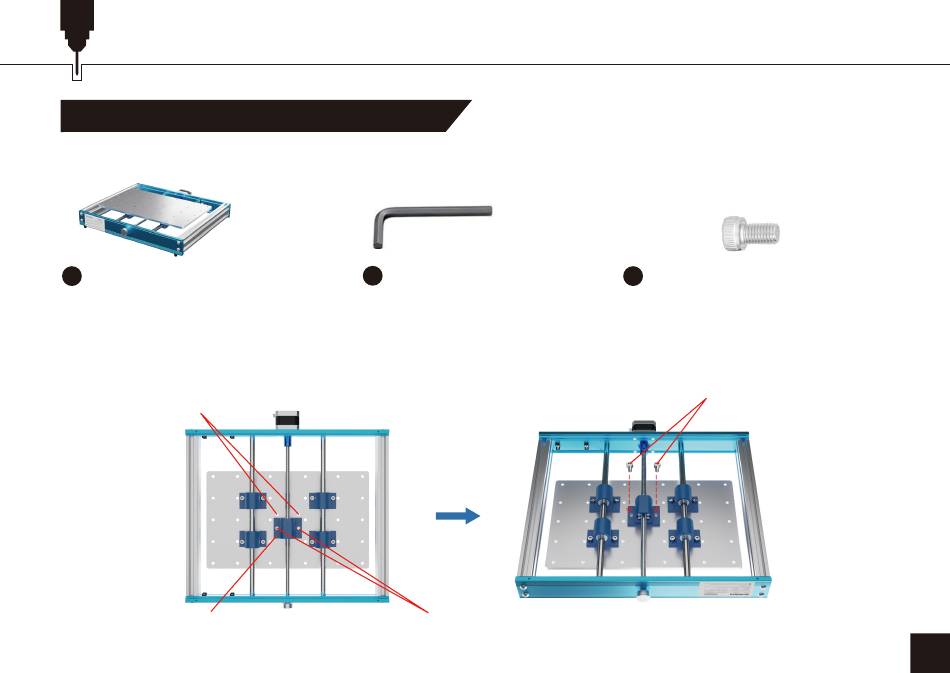

STEP 1 XY軸リードスクリューホルダーの固定
必要なもの：
XY軸ベースアセンブリ
1
1. XY軸ベースアセンブリを上下反転させ、アセンブリを固定しているケーブルタイを取り外します。
2. アルミニウム製プラットフォームを動かしてリードスクリューホルダーのネジ穴を合わせ、M6×10mm六角穴付きボ
ルト（2本）でホルダーを締めます。下図を参照してください。
アルミプラットフォー
ム上のスクリューホー
リードスクリューホルダー
18 5mm六角レンチ
リードスクリューホルダーのネジ穴
(2) M6×10mm 六角穴付きボルト
22
(2) M6X 10mm 六角穴付きボルト
87
