Endress+Hauser iTEMP TMT82 Kurzanleitung Seite 22

Elektrischer Anschluss
1

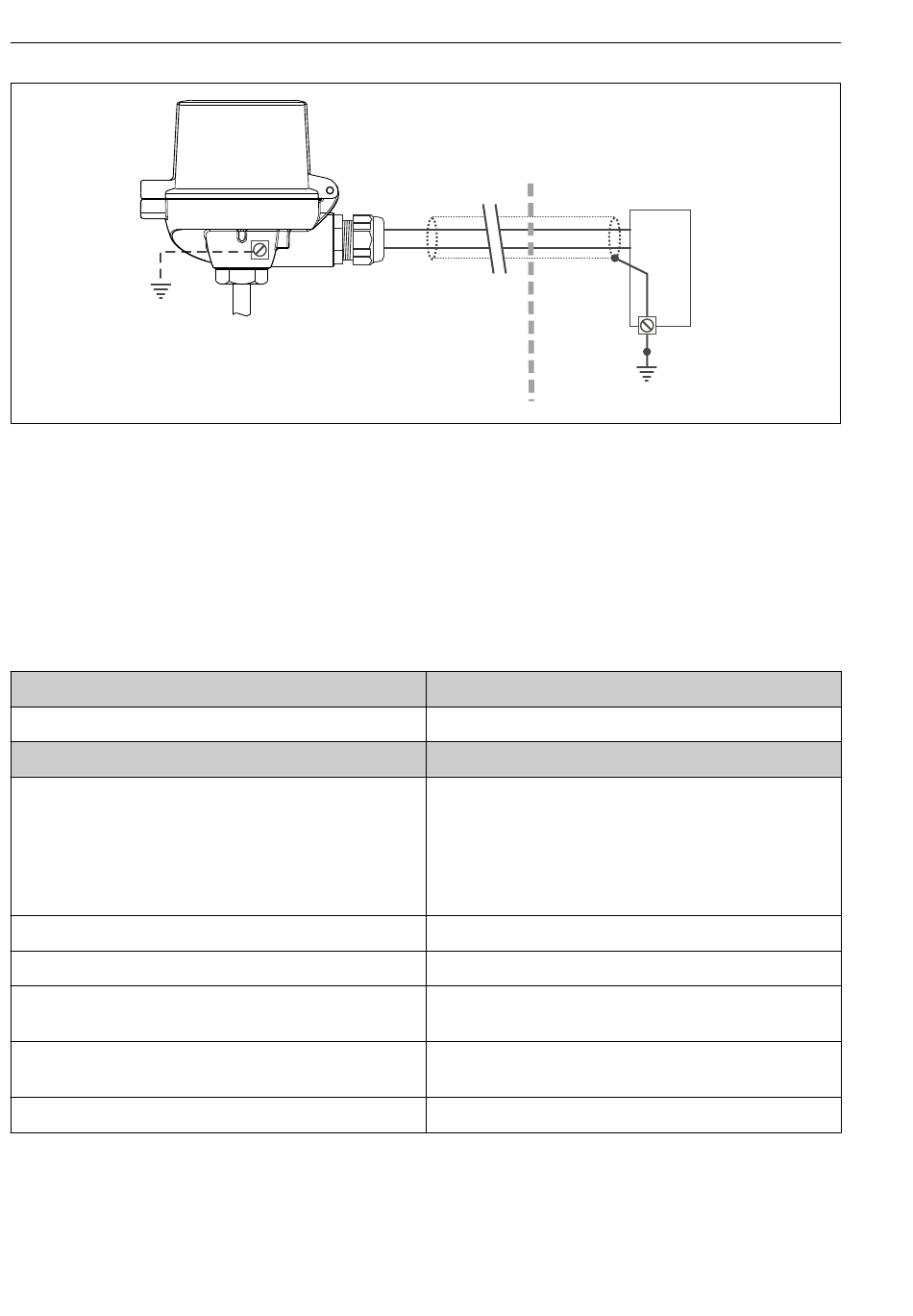

 10 Schirmung und einseitige Erdung des Signalkabels bei HART-Kommunikation
1 Optionale Erdung des Feldgerätes, isoliert vom Kabelschirm
2 Einseitige Erdung des Kabelschirms
3 Speisegerät
4 Erdungspunkt für HART-Kommunikation-Kabelschirm
5.6 Anschlusskontrolle
Gerätezustand und -spezifikationen
Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf
dem Typenschild überein?
Sind die montierten Kabel von Zug entlastet?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen? →  16
Sind alle Schraubklemmen gut angezogen, bzw. die Ver-
bindungen der Push-in-Klemmen geprüft?
Sind alle Kabeleinführungen montiert, fest angezogen und
dicht?
Sind alle Gehäusedeckel montiert und fest angezogen?
22
2
- .
Hinweise
--
Hinweise
• Kopftransmitter: U = 11 ... 42 V
• Hutschienentransmitter: U = 12 ... 42 V
• SIL-Betrieb: U = 11 ... 32 V
oder U = 12 ... 32 V
DC
• Im Ex-Bereich gelten andere Werte, siehe entspre-
chende Ex-Sicherheitshinweise.
--
--
--
--
iTEMP TMT82
3
4
DC
DC
für den Kopftransmitter
DC
für den Hutschienentransmitter
Endress+Hauser
A0014463
