iTEMP TMT82
6. Nach erfolgter Verdrahtung→  15 den Anschlusskopfdeckel (8) wieder fest schlie-
ßen.

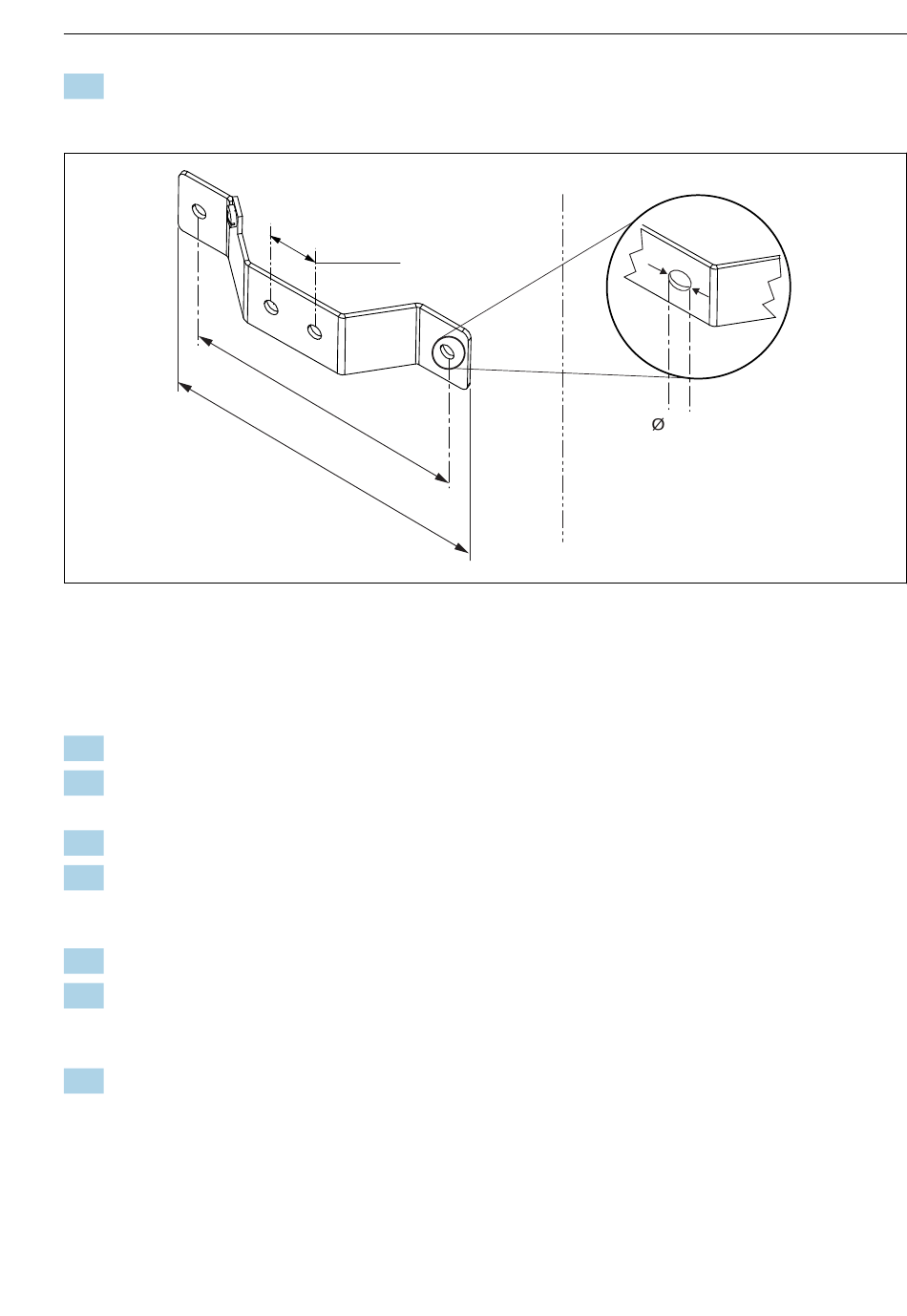

 2 Abmessungen Befestigungswinkel für Wandmontage (komplettes Wandmontageset als Zubehör
erhältlich)
Vorgehensweise Montage in ein Feldgehäuse, Pos. B:
1. Den Deckel (1) des Feldgehäuses (4) öffnen.
2. Die Montageschrauben (2) durch die seitlichen Bohrungen des Kopftransmitters (3)
führen.
3. Den Kopftransmitter am Feldgehäuse festschrauben.
4. Nach erfolgter Verdrahtung den Feldgehäusedeckel (1) wieder schließen.→  15
Vorgehensweise Montage auf Hutschiene, Pos. C:
1. Den DIN rail Clip (4) auf die Hutschiene (5) drücken, bis er einrastet.
2. Die Montagefedern auf die Montageschrauben (1) stecken und diese durch die seitli-
chen Bohrungen des Kopftransmitters (2) führen. Danach beide Montageschrauben mit
den Sicherungsringen (3) fixieren.
3. Den Kopftransmitter (2) am DIN rail Clip (4) festschrauben.
Endress+Hauser
21 mm
(0.83 in)
1 2
0 m
( 4
m
. 7 2
i n )
1 4
0 m
( 5
m
. 5 1
i n )
6.5 mm
(0.25 in)
Montage
A0024604
