iTEMP TMT82

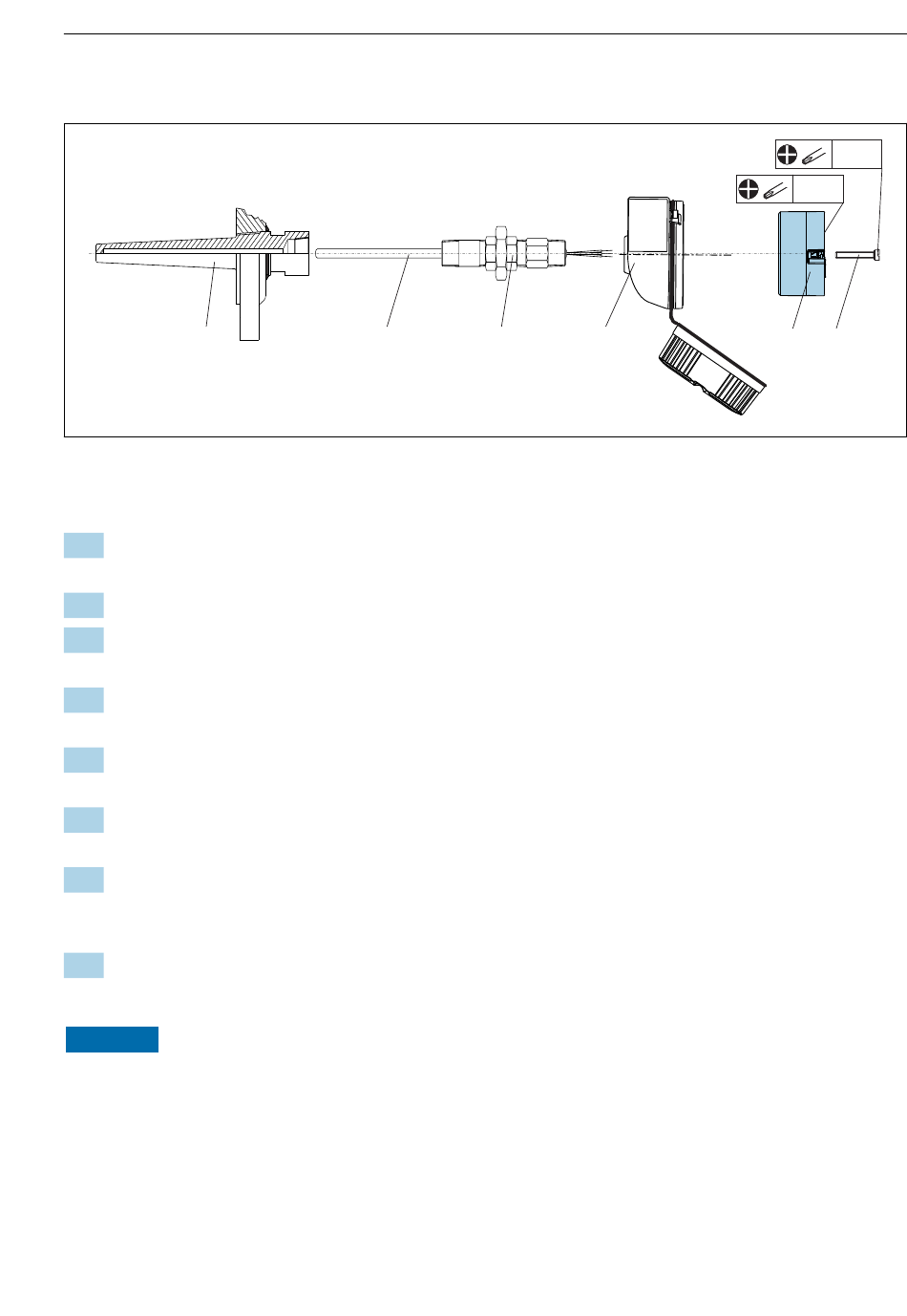

Montage mit zentralgefedertem Messeinsatz
1
Thermometeraufbau mit Thermoelementen oder RTD-Sensoren und Kopftransmitter:
1. Das Schutzrohr (1) am Prozessrohr oder der Behälterwand anbringen. Das Schutzrohr
vorschriftsmäßig befestigen, bevor der Prozessdruck angelegt wird.
2. Benötigte Halsrohrnippel und Adapter (3) am Schutzrohr anbringen.
3. Für den Einbau von Dichtungsringen sorgen, wenn diese für raue Umgebungsbedingun-
gen oder spezielle Vorschriften benötigt werden.
4. Die Montageschrauben (6) durch die seitlichen Bohrungen des Kopftransmitters (5)
führen.
5. Den Kopftransmitter (5) im Anschlusskopf (4) so positionieren, dass die Spannungsver-
sorgung (Klemmen 1 und 2) zur Kabeldurchführung weist.
6. Mit einem Schraubendreher den Kopftransmitter (5) im Anschlusskopf (4) festschrau-
ben.
7. Anschlussdrähte des Messeinsatzes (3) durch die untere Kabeldurchführung des
Anschlusskopfes (4) und durch das Mittelloch im Kopftransmitter (5) führen.
Anschlussdrähte und Transmitter →  16 miteinander verdrahten.
8. Den Anschlusskopf (4) mit dem eingebauten und verdrahteten Kopftransmitter auf die
bereits installierten Nippel und Adapter (3) schrauben.
HINWEIS
Um den Anforderungen des Explosionsschutzes zu genügen, muss der Anschlusskopfde-
ckel ordnungsgemäß befestigt werden.
‣
Nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest anschrauben.
Endress+Hauser
2 3 4
Montage
PZ 2
PZ 1
5 6
A0008520
