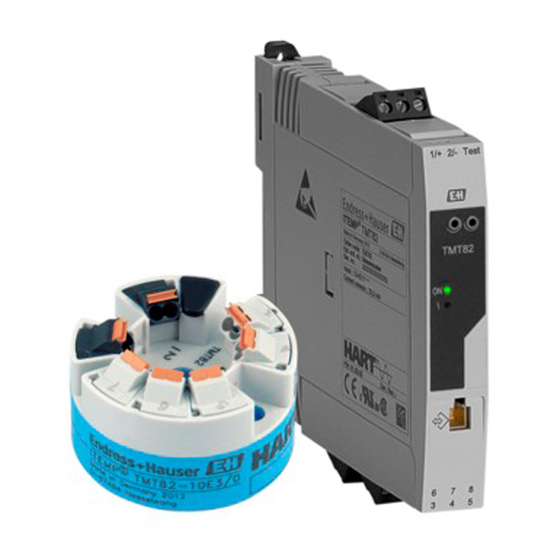

Endress+Hauser iTEMP TMT82 Betriebsanleitung

Endress+Hauser iTEMP TMT82 Betriebsanleitung

Zwei-kanal temperaturtransmitter
Vorschau ausblenden Andere Handbücher für iTEMP TMT82:

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01028T/09/DE/18.17
71383153
Gültig ab Version
01.01 (Geräteversion)
Products
Betriebsanleitung
iTEMP TMT82
Zwei-Kanal Temperaturtransmitter
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser iTEMP TMT82

Inhaltszusammenfassung für Endress+Hauser iTEMP TMT82

  • Seite 1 Products Solutions Services BA01028T/09/DE/18.17 71383153 Gültig ab Version 01.01 (Geräteversion) Betriebsanleitung iTEMP TMT82 Zwei-Kanal Temperaturtransmitter...
  • Seite 3 TMT82 Inhaltsverzeichnis Inhaltsverzeichnis Parametrierung freigeben ....33 Wichtige Hinweise zum Doku- ment ......4 Wartung .
  • Seite 4 Wichtige Hinweise zum Dokument iTEMP TMT82 Wichtige Hinweise zum Dokument Funktion und Umgang mit dem Dokument 1.1.1 Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin...
  • Seite 5 TMT82 Wichtige Hinweise zum Dokument Symbol Bedeutung Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. A0011200 Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen. A0011199 Äquipotenzialanschluss Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B.
  • Seite 6 Schnell zum 1. Messwert KA01095T/09/de Die Anleitung liefert alle wesentlichen Informationen von der Warenan- nahme bis zur Erstinbetriebnahme. Die aufgelisteten Dokumenttypen sind verfügbar: Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Down- load Eingetragene Marken HART® Eingetragene Marke der HART® FieldComm Group...
  • Seite 7 TMT82 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht ‣ Vom Anlagenbetreiber autorisiert ‣...
  • Seite 8 Identifizierung iTEMP TMT82 Identifizierung Gerätebezeichnung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: • Typenschildangaben • Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/ deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelie- ferten Technischen Dokumentation werden angezeigt.
  • Seite 9 TMT82 Identifizierung ® iTEMP TMT82 Made in Germany 2012 D-87484 Nesselwang Order code: TMT82-xxx/xx Ext. ord. cd.: XXXXXXXXXXX Ser. no.: XXXXXXXXX Input: 12-42 V Current cunsum.: 23,0 mA EH 08.001X II3G Ex nA II T6/T5/T4 Ta= -40 ...+ 55/70/85°C II3G Ex nL IIC T6/T5/T4 Ta= -40 ...
  • Seite 10 Identifizierung iTEMP TMT82 3.3.3 Funktionale Sicherheit Beide Geräteausführungen (Kopftransmitter/Hutschienengerät) sind für den Einsatz in Sicherheitseinrichtungen nach IEC 61508 optional erhältlich. • SIL 2: Hardware-Version • SIL 3: Software-Version Endress+Hauser...
  • Seite 11 TMT82 Montage Montage Warenannahme, Transport, Lagerung 4.1.1 Warenannahme • Sind Verpackung oder Inhalt unbeschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestell- angaben. 4.1.2 Transport und Lagerung • Für Lagerung (und Transport) ist das Gerät stoßsicher zu verpacken. Dafür bietet die Ori- ginalverpackung optimalen Schutz.
  • Seite 12 Montage iTEMP TMT82 4.3.1 Montage Kopftransmitter Pos. A Pos. B . 7 2 i n ) Pos. C . 7 2 i n ) A0014269-DE  3 Kopftransmittermontage (drei Varianten) Pos. A Montage in einen Anschlusskopf (Anschlusskopf Form B nach DIN 43729)
  • Seite 13 TMT82 Montage 6. Schliessen Sie nach erfolgter Verdrahtung →  17 den Anschlusskopfdeckel (8) wieder fest. Pos. B Montage in ein Feldgehäuse Feldgehäusedeckel Montageschrauben mit -federn Kopftransmitter Feldgehäuse . 5 1 i n ) 6.5 mm . 8 3 i n ) (0.25 in)
  • Seite 14 Montage iTEMP TMT82 2. Stecken Sie die Montagefedern auf die Montageschrauben (1) und führen diese durch die seitlichen Bohrungen des Kopftransmitters (2). Fixieren Sie danach beide Montageschrauben mit den Sicherungsringen (3). 3. Schrauben Sie den Kopftransmitter (2) am DIN rail Clip (4) fest.
  • Seite 15 3. Displaymodul auf den montierten und verdrahteten Kopftransmitter stecken. Die Befestigungsstifte müssen fest am Kopftransmitter einrasten. Nach erfolgter Mon- tage Anschlusskopfdeckel wieder festschrauben. Das Display kann nur mit den dafür passenden Anschlussköpfen - Deckel mit Sicht- fenster (z. B. TA30 von Endress+Hauser) - genutzt werden. 4.3.2 Montage Hutschienentransmitter HINWEIS Falsche Einbaulage Messung weicht von der höchsten Messgenauigkeit ab bei Anschluss eines Thermoele-...
  • Seite 16 Montage iTEMP TMT82 A0017821  7 Montage Hutschienentransmitter 1. Den oberen Hutschienen-Clip nach oben und den unteren Clip nach unten bis zum Einrastpunkt schieben. 2. Das Gerät von vorn auf die Hutschiene setzen. 3. Die beiden Hutschienen-Clips wieder zusammen schieben bis diese einrasten.
  • Seite 17 TMT82 Verdrahtung Verdrahtung VORSICHT ‣ Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. ‣ Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin- weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
  • Seite 18 Verdrahtung iTEMP TMT82 Klemmenbelegung Hutschienentransmitter Spannungs- versorgung 1/+ 2/- Test 4...20 mA Test Sensoreingang 1 Sensoreingang 2 RTD, Ω 4-, 3- und 2-Leiter RTD, Ω 3- und 2-Leiter TMT82 (schwarz) (schwarz) TC, mV TC, mV ® HART weiß Anschluss weiß...
  • Seite 19 TMT82 Verdrahtung 5.2.1 Anschluss an Federklemmen Als Werkzeug ist ein Schlitzschraubendreher, Größe 3 mm, erforderlich. A0008322  10 Federklemmenanschluss Pos. A, Massivleiter: 1. Leiterende abisolieren. Abisolierlänge min. 10 mm (0,39 in). 2. Leiterende in die Klemmstelle einführen (A). 3. Verbindung mit leichtem Ziehen am Leiter überprüfen, ggf. ab 1. wiederholen.
  • Seite 20 Verdrahtung iTEMP TMT82 2- 1+ 2- 1+ A0017841  11 Anschluss Signalkabel und Spannungsversorgung Kopftransmitter eingebaut im Feldgehäuse Kopftransmitter eingebaut im Anschlusskopf Hutschienentransmitter montiert auf Hutschiene Anschlussklemmen für HART ® -Protokoll und Spannungsversorgung Erdungsanschluss innen Erdungsanschluss außen Abgeschirmtes Signalkabel (für HART ®...
  • Seite 21 TMT82 Verdrahtung Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben • Kopftransmitter: U = 11 … 42 V auf dem Typenschild überein? • Hutschienentransmitter: U = 12 … 42 V •...
  • Seite 22 Bedienmöglichkeiten iTEMP TMT82 Bedienmöglichkeiten Übersicht zu Bedienungsmöglichkeiten ADDR WRITE LOCK DISPL. 180° A0014460  13 Bedienmöglichkeiten des Temperaturtransmitters SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) ® Anschluss für HART Modem Commubox FXA191, FXA195 Field Communicator 375, 475 Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) ®...
  • Seite 23 TMT82 Bedienmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 6.2.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Setup Messstellenbezeichnung Einheit Sensortyp Anfang Messbereich Ende Messbereich Erweitertes Setup Freigabecode eingeben Sensorik Sensor Offset Stromausgang Ausgangsstrom Anzeige/Betrieb Intervall Anzeige SIL Option Administration Gerät zurücksetzen...
  • Seite 24 Bedienmöglichkeiten iTEMP TMT82 Die Konfiguration im SIL-Modus weicht von der im Standard-Modus ab. Diese Konfi- guration ist im Handbuch zur Funktionalen Sicherheit (siehe SD01172T/09) beschrie- ben. Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzer- rolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts.
  • Seite 25 TMT82 Bedienmöglichkeiten Messwertanzeige- und Bedienelemente 6.3.1 Anzeigeelemente Kopftransmitter A0008549  14 Optionales LC Display des Kopftransmitters Pos.-nr. Funktion Beschreibung Anzeige Messstellen TAG der Messstelle, 32 Zeichen lang. Anzeige ’Kommuni- Bei Lese- und Schreibzugriff über das Feldbus-Protokoll erscheint das Kom- kation’...
  • Seite 26 Bedienmöglichkeiten iTEMP TMT82 Zwei LED an der Vorderseite signalisieren den Gerätestatus nach NAMUR NE44. Funktion und Eigenschaft Status-LED (rot) Im fehlerfreien Betrieb des Gerätes wird der Gerätestatus angezeigt. Diese Funktion kann im Fehlerfall nicht mehr garantiert werden. • LED aus: ohne Diagnosemeldung •...
  • Seite 27 Zu Einzelheiten: Betriebsanleitung BA027S/04/xx und BA059AS/04/xx HINWEIS Für den Einsatz im explosionsgefährdeten Bereich gilt: Vor dem Zugriff auf das Gerät via CDI (= Endress+Hauser Common Data Interface) -Schnittstelle mit der Commubox FXA291 den Transmitter von der Spannungsversorgung, Klemmen (1+) und (2-), trennen.
  • Seite 28 Bedienmöglichkeiten iTEMP TMT82 Bedienoberfläche A0014485-DE 6.4.2 Field Xpert Funktionsumfang Field Xpert ist ein Industrie-PDA mit integriertem Touchscreen für die Inbetriebnahme und Wartung von Feldgeräten im Ex- und Nicht-Ex Bereich. Er ermöglicht das effiziente Konfi- gurieren von FOUNDATION fieldbus, HART und WirelessHART Geräten. Die Kommunika- tion erfolgt drahtlos über Bluetooth- oder WiFi-Schnittstellen.
  • Seite 29 TMT82 Bedienmöglichkeiten 6.4.5 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via HART ® -Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  30. 6.4.6 Field Communicator 375/475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via HART ®...
  • Seite 30 Im Folgenden ist für die einzelnen Bedientools die passende Gerätebeschreibungsdatei (DD) mit Bezugsquelle aufgelistet. Bedientools Bedientool Bezugsquellen der Gerätebeschreibungen (DD) FieldCare • www.endress.com → Download-Area • CD-ROM (Endress+Hauser kontaktieren) • DVD (Endress+Hauser kontaktieren) AMS Device Manager www.endress.com → Download-Area (Emerson Process Management) SIMATIC PDM www.endress.com → Download-Area...
  • Seite 31 TMT82 ® Transmitter via HART -Protokoll einbinden Gerätevariable Messwert Dritte Gerätevariable (TV) Sensor 1 Vierte Gerätevariable (QV) Sensor 1 Die Zuordnung der Gerätevariablen zur Prozessvariable lässt sich im Menü Experte → Kommunikation → HART-Ausgang verändern. Device-Variablen und Messwerte Den einzelnen Device-Variablen sind folgende Messwerte zugeordnet:...
  • Seite 32 TMT82 ® Transmitter via HART -Protokoll einbinden Kommando-Nr. Bezeichnung 1, Cmd001 Read primary variable 2, Cmd002 Read loop current and percent of range 3, Cmd003 Read dynamic variables and loop current 6, Cmd006 Write polling address 7, Cmd007 Read loop configuration...
  • Seite 33 TMT82 Inbetriebnahme Inbetriebnahme Installationskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle", →  16 • Checkliste "Anschlusskontrolle”, →  21 Einschalten des Transmitters Wenn Sie die Abschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungs- spannung ein.
  • Seite 34 Zubehör iTEMP TMT82 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 35 • Ideale Messstellenauslegung für die Prozesse und Bedürfnisse in den unter- schiedlichen Branchen Der Konfigurator ist verfügbar: Auf CD-ROM für die lokale PC-Installation auf Anfrage bei Ihrem Endress+Hauser Vertriebsbüro. Life Cycle Management für Ihre Anlage W@M unterstützt Sie mit einer Vielzahl von Software-Anwendungen über den gesamten Prozess: Von der Planung und Beschaffung über Installation und Inbe-...
  • Seite 36 Zubehör iTEMP TMT82 Zubehör Beschreibung RN221N Speisetrenner mit Hilfsenergie zur sicheren Trennung von 4 … 20 mA Normsignal- stromkreisen. Verfügt über bidirektionale HART ® -Übertragung und optional einer HART ® -Diagnose bei angeschlossenen Messumformern mit Überwachung des 4 … 20 mA Signals oder der Auswertung des HART ®...
  • Seite 37 • Korrekten Sitz der Halterungen und Anschluss des Displaymoduls am Kopftransmitter überprüfen, →  11. • Sofern vorhanden, Displaymodul mit anderem, passenden Kopftransmit- Keine Anzeige sichtbar tern testen, z. B. Endress+Hauser Kopftransmitter. Displaymodul ist defekt. Modul tauschen. Elektronik des Kopftransmitters ist Kopftransmitter tauschen.
  • Seite 38 Diagnose und Störungsbehebung iTEMP TMT82 Applikationsfehler ohne Statusmeldungen für RTD-Sensoranschluss Fehler Mögliche Ursache Behebung Einbaulage des Sensors ist fehler- Sensor richtig einbauen. haft. Ableitwärme über den Sensor. Einbaulänge des Sensors beachten. Geräteprogrammierung ist fehlerhaft Gerätefunktion Anschlussart ändern. (Leiter- Anzahl). Geräteprogrammierung ist fehlerhaft Skalierung ändern.
  • Seite 39 TMT82 Diagnose und Störungsbehebung 11.2 Diagnoseereignisse 11.2.1 Anzeige von Diagnoseereignissen A0014837 Anzeige bei Diagnoseverhalten Warnung Anzeige bei Diagnoseverhalten Alarm Statussignal in der Kopfzeile Status wird abwechselnd zum Hauptmesswert in Form des jeweiligen Buchstabens (M, C oder S) plus der defi- nierten Fehlernummer angezeigt.
  • Seite 40 Diagnose und Störungsbehebung iTEMP TMT82 Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseereignis Statussignal Ereignisnummer Ereignistext ↓ ↓ ↓ Beispiel Sensorkorrosion 3-stellige Nummer Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung mit der höchsten Priorität angezeigt.
  • Seite 41 TMT82 Diagnose und Störungsbehebung Statussi- Diagno- gnal ab Diagnose- severhal- Werk Kurztext Behebungsmaßnahme nummer ten ab Änderbar Werk Sensorverbindung 1. Elektronische Verdrahtung prüfen. Alarm 2. Sensor ersetzen. 3. Konfiguration der Anschlussart prüfen. 4. Service kontaktieren. Arbeitsbereich unterschrit- 1. Prozesstemperaturen prüfen.
  • Seite 42 Diagnose und Störungsbehebung iTEMP TMT82 Statussi- Diagno- gnal ab Diagnose- severhal- Werk Kurztext Behebungsmaßnahme nummer ten ab Änderbar Werk Linearisierung 1. Konfiguration der Sensorparameter prü- Alarm fen. 2. Konfiguration der speziellen Sensorlinea- risierung prüfen. 3. Service kontaktieren. 4. Elektronik ersetzen.
  • Seite 43 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...
  • Seite 44 Technische Daten iTEMP TMT82 Technische Daten Für die sichere HART ® -Kommunikation gemäß der funktionalen Sicherheit nach IEC 61508 (SIL-Modus) werden Messwerte aus dem Transmitter über das HART ® -Proto- koll sicher an ein angeschlossenes Leitsystem übertragen, um dort sicher weiterverar- beitet zu werden.
  • Seite 45 TMT82 Technische Daten Thermoelemente Min. Mess- Bezeichnung Messbereichsgrenzen nach Standard spanne   Empfohlener Temperaturbereich: Typ A (W5Re-W20Re) (30) 0 … +2 500 °C (+32 … +4 532 °F) 0 … +2 500 °C (+32 … +4 532 °F) 50 K (90 °F) Typ B (PtRh30-PtRh6) (31) +40 …...
  • Seite 46 Technische Daten iTEMP TMT82 Sie wird erstellt, wenn die Messinformation ungültig ist oder fehlt. Es wird eine vollstän- dige Liste aller in der Messeinrichtung auftretenden Fehler ausgegeben. Messbereichsunterschreitung linearer Abfall von 4,0 … 3,8 mA Messbereichsüberschreitung linearer Anstieg von 20,0 … 20,5 mA Ausfall, z.
  • Seite 47 TMT82 Technische Daten 12.3 Energieversorgung Versorgungsspannung Werte für Non-Ex Bereich, verpolungssicher: • Kopftransmitter – 11 V ≤ Vcc ≤ 42 V (Standard) – 11 V ≤ Vcc ≤ 32 V (SIL-Betrieb) – I: ≤ 23 mA • Hutschienengerät – 12 V ≤ Vcc ≤ 42 V (Standard) –...
  • Seite 48 Technische Daten iTEMP TMT82 Referenzbedingungen • Kalibrationstemperatur: +25 °C ±3 K (77 °F ±5,4 °F) • Versorgungsspannung: 24 V DC • 4-Leiter-Schaltung für Widerstandsabgleich Maximale Messabweichung Nach DIN EN 60770 und oben angegebenen Referenzbedingungen. Die Angaben zur Messabweichung entsprechen ±2 s (Gauß' s che Normalverteilung). Die Angaben beinhal- ten Nichtlinearitäten und Wiederholbarkeit.
  • Seite 49 TMT82 Technische Daten Standard Bezeichnung Messbereich Messabweichung (±) MA = ± (0,05 °C (0,09 °F) - Ni120 (13) ≤ 0,05 °C (0,09 °F) 0,006% * (MW - MBA)) OIML R84: 2003, GOST MA = ± (0,10 °C (0,18 °F) + Cu50 (14) –50 …...
  • Seite 50 Technische Daten iTEMP TMT82 MW = Messwert MBA = Messbereichsanfang des jeweiligen Sensors Gesamtmessabweichung des Transmitters am Stromausgang = √(Messabweichung digital² + Messabweichung D/A²) Beispielrechnung mit Pt100, Messbereich 0 … +200 °C (+32 … +392 °F), Umgebungstempe- ratur +25 °C (+77 °F), Versorgungsspannung 24 V: Messabweichung digital = 0,06 °C + 0,006% x (200 °C - (-200 °C)):...
  • Seite 51 TMT82 Technische Daten Sensorabgleich Sensor-Transmitter-Matching RTD-Sensoren gehören zu den linearsten Temperaturmesselementen. Dennoch muss der Ausgang linearisiert werden. Zur signifikanten Verbesserung der Temperaturmessgenau- igkeit ermöglicht das Gerät die Verwendung zweier Methoden: • Callendar-Van-Dusen-Koeffizienten (Pt100 Widerstandsthermometer) Die Callendar-Van-Dusen-Gleichung wird beschrieben als: R T = R 0 [1+AT+BT²+C(T-100)T³]...
  • Seite 52 Technische Daten iTEMP TMT82 Umgebungstemperatur: Versorgungsspannung: Bezeichnung Standard Effekt (±) pro 1 °C (1,8 °F) Änderung Effekt (±) pro V Änderung 0,002% * (MW -MBA), 0,002% * (MW -MBA), Pt100 (5) JIS C1604:1984 mind. 0,005 °C (0,009 °F) mind. 0,005 °C (0,009 °F) ≤...
  • Seite 53 TMT82 Technische Daten Umgebungstemperatur: Versorgungsspannung: Bezeichnung Standard Effekt (±) pro 1 °C (1,8 °F) Änderung Effekt (±) pro V Änderung ≤ 0,01 °C ≤ 0,01 °C Typ T (40) (0,02 °F) (0,02 °F) ≤ 0,02 °C ≤ 0,02 °C Typ L (41) (0,04 °F)
  • Seite 54 Technische Daten iTEMP TMT82 Bezeichnung Standard Langzeitdrift (±) ≤ 0,0122% * (MW - MBA) oder ≤ 0,02% * (MW - MBA) oder ≤ 0,022% * (MW - MBA) oder 10 … 400 Ω 12 mΩ 20 mΩ 22 mΩ 10 … 2 000 Ω...
  • Seite 55 TMT82 Technische Daten 12.5 Umgebung Umgebungstemperatur • –40 … +85 °C (–40 … +185 °F), für Ex-Bereich siehe Ex-Dokumentation →  59 • SIL-Betrieb: –40 … +70 °C (–40 … +158 °F) Lagerungstemperatur • Kopftransmitter: –50 … +100 °C (–58 … +212 °F) •...
  • Seite 56 Technische Daten iTEMP TMT82 12.6 Konstruktiver Aufbau Bauform, Maße Angaben in mm (in) Kopftransmitter 5 (0.2) A0007301  16 Ausführung mit Schraubklemmen Federweg L ≥ 5 mm (nicht bei US - M4 Befestigungsschrauben) Befestigungselemente für aufsteckbare Messwertanzeige TID10 Service-Schnittstelle zur Kontaktierung von Messwertanzeige oder Konfigurationstool A0007672 ...
  • Seite 57 TMT82 Technische Daten Feldgehäuse Alle Feldgehäuse weisen eine interne Geometrie gemäß DIN EN 50446, Form B auf. Kabelverschraubungen in den Abbildungen: M20x1,5 TA30A Spezifikation • Zwei Kabeleingänge 107.5 (4.23) • Temperatur: –50 … +150 °C (–58 … +302 °F) ohne Kabelverschraubung •...
  • Seite 58 Technische Daten iTEMP TMT82 TA30H mit Displayfenster im Deckel Spezifikation • Druckgekapselte (XP) Ausführung, explosionsgeschützt, 125 (4.92) Deckel geschraubt, mit Verliersicherung, mit zwei Kabe- leingängen • Temperatur: –50 … +150 °C (–58 … +302 °F) für Gummi- dichtung ohne Kabelverschraubung (max. zulässige Temperatur der Kabelverschraubung beachten!) •...
  • Seite 59 Sie in separaten Ex-Dokumentationen, die Sie bei Bedarf anfordern können. Maritime Richtlinien Über die aktuell lieferbaren „Type Approval Certificates“ (GL, BV usw.) erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Alle für den Schiffbau relevanten Daten finden Sie in separaten „Type Approval Certificates“, die Sie bei Bedarf anfordern können. UL-Zulassung UL recognized component (siehe www.ul.com/database, Suche nach Keyword "E225237")
  • Seite 60 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Bedienmenü und Parameterbeschreibung In den folgenden Tabellen sind alle Parameter aufgeführt, die die Bedienmenüs: "Setup, Diagnose und Experte" enthalten. Die Angabe der Seitenzahl verweist auf die zugehörige Beschreibung des Parameters. Abhängig von der Parametrierung sind nicht alle Untermenüs und Parameter in jedem Gerät verfügbar.
  • Seite 61 TMT82 Bedienmenü und Parameterbeschreibung Setup → Erweitert. Setup → Stromausgang → Ausgangsstrom →  75 Messmodus →  75 Bereichsverletzung Kategorie →  76 Fehlerverhalten →  76 Fehlerstrom →  76 Stromtrimmung 4 mA →  77 Stromtrimmung 20 mA →...
  • Seite 62 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Diagnose → Geräteinformation → Messstellenbezeichnung →  66 Seriennummer →  89 Firmware-Version →  89 Gerätename →  89 Bestellcode →  89 Konfigurationszähler →  90 Diagnose → Messwerte → Wert Sensor 1 →...
  • Seite 63 TMT82 Bedienmenü und Parameterbeschreibung Experte → Sensorik → Sensor n → Sensortyp n →  66 Anschlussart n →  67 2-Leiter Kompensation n →  67 Vergleichsstelle n →  67 Vergleichsstelle Vorgabewert →  68 Sensor Offset n →...
  • Seite 64 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Stromtrimmung 4 mA →  77 Stromtrimmung 20 mA →  77 Experte → Kommunikation → HART-Konfiguration → Messstellenbezeichnung →  101 HART-Kurzbeschreibung →  101 HART-Adresse →  102 Präambelanzahl →  102 Konfiguration geändert →...
  • Seite 65 TMT82 Bedienmenü und Parameterbeschreibung Experte → Diagnose → Diagnoseliste→ Anzahl aktueller Diagnosemeldungen →  87 Aktuelle Diagnose →  86 Aktuelle Diagnose Kanal →  87 Experte → Diagnose → Ereignis-Logbuch→ Letzte Diagnose n →  88 Letzte Diagnose Kanal →...
  • Seite 66 Bedienmenü und Parameterbeschreibung iTEMP TMT82 13.1 Menü "Setup" Hier stehen alle Parameter, die zur Grundeinstellung des Gerätes dienen, zur Verfügung. Mit diesem eingeschränkten Parametersatz kann der Transmitter in Betrieb genommen werden. n = Platzhalter für Anzahl der Sensoreingänge (1 und 2)
  • Seite 67 TMT82 Bedienmenü und Parameterbeschreibung Beschreibung Auswahl des Sensortyps für den jeweiligen Sensoreingang • Sensortyp 1: Einstellungen für Sensoreingang 1 • Sensortyp 2: Einstellungen für Sensoreingang 2 Beim Anschluss der einzelnen Sensoren ist die Klemmenbelegung →  8,  17 zu beachten.
  • Seite 68 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Voraussetzung Als Sensortyp muss ein Thermoelement (TC)-Sensor ausgewählt seiin. Beschreibung Auswahl der Vergleichsstellenmessung bei der Temperaturkompensation von Thermoele- menten (TC). • Bei Auswahl Vorgabewert wird über den Parameter Vergleichstelle Vorgabewert der Kompensationswert festgelegt. • Bei Auswahl Messwert Sensor 2 muss eine Temperaturmessung für Kanal 2 konfi-...
  • Seite 69 TMT82 Bedienmenü und Parameterbeschreibung Auswahl • Sensor 1 (Messwert) • Sensor 2 (Messwert) • Gerätetemperatur • Mittelwert der beiden Messwerte: 0.5 x (SV1+SV2) • Differenz zwischen Sensor 1 und Sensor 2: SV1-SV2 • Sensor 1 (Backup Sensor 2): Bei Ausfall von Sensor 1 wird automatisch der Wert von Sensor 2 zum ersten HART ®...
  • Seite 70 Bedienmenü und Parameterbeschreibung iTEMP TMT82 13.1.1 Untermenü "Erweitertes Setup" Korrosionsüberwachung Die Korrosion von Sensoranschlussleitungen kann zu einer Verfälschung des Messwertes führen. Das Gerät bietet Ihnen deshalb die Möglichkeit, die Korrosion zu erkennen, bevor eine Messwertverfälschung eintritt. Die Korrosionsüberwachung ist nur bei RTD mit 4-Lei- ter-Anschluss und Thermoelementen möglich.
  • Seite 71 TMT82 Bedienmenü und Parameterbeschreibung Freigabecode eingeben Navigation Setup → Erweitertes Setup → Freigabecode eingeben Experte → Freigabecode eingeben Beschreibung Freischalten der Service-Parameter via Bedientool. Bei Eingabe eines falschen Freigabeco- des behält der Anwender seine aktuellen Zugriffsrechte. Wird ein Wert ungleich des Freigabecodes eingegeben, wird der Parameter automa- tisch auf 0 gesetzt.
  • Seite 72 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Werkseinstellung Bediener Status Verriegelung Navigation Setup → Erweitertes Setup → Status Verriegelung Experte → Status Verriegelung Beschreibung Anzeige des Status der Geräteverriegelung. Der DIP-Schalter für die Hardware-Verriege- lung ist auf dem Displaymodul angebracht. Bei aktiven Schreibschutz ist der Schreibzugriff auf die Parameter gesperrt.
  • Seite 73 TMT82 Bedienmenü und Parameterbeschreibung Navigation Setup → Erweitertes Setup → Sensorik → Korrosionserkennung Experte → Sensorik → Diagnoseeinstellungen → Korrosionserkennung Beschreibung Auswahl der Kategorie (Statussignal), die bei Korrosionserkennung der Sensoranschluss- leitungen angezeigt wird. Nur bei RTD-Sensoren mit 4-Leiter-Anschluss sowie bei Thermoelementen (TC) möglich.
  • Seite 74 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Werkseinstellung Wartungsbedarf (M) Drift/Differenz Alarmverzögerung Navigation Setup → Erweitertes Setup → Sensorik → Drift/Differenz Alarmverzögerung Experte → Sensorik → Diagnoseeinstellungen → Drift/Differenz Alarmverzögerung Voraussetzung Der Parameter Drift/Differenzüberwachung muss mit Auswahl Überschreitung (Drift) oder Unterschreitung aktiviert sein. →  73 Beschreibung Alarmverzögerung der Drifterkennungsüberwachung.
  • Seite 75 TMT82 Bedienmenü und Parameterbeschreibung Werkseinstellung 850 °C Untermenü "Stromausgang" Abgleich Analogausgang (4 und 20 mA Stromtrimmung) Die Stromtrimmung dient der Kompensation des Analogausgangs (D/A-Wandlung). Dabei kann der Ausgangsstrom des Transmitters so angepasst werden, dass dieser zum erwarte- ten Wert am übergeordneten System passt.
  • Seite 76 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Beschreibung Ermöglicht die Inversion des Ausgangssignals. Zusätzliche Informationen • Standard Bei steigender Temperatur steigt auch der Ausgangsstrom • Invertiert Bei steigender Temperatur sinkt der Ausgangsstrom Auswahl • Standard • Invertiert Werkseinstellung Standard Bereichsverletzung Kategorie Navigation Setup →...
  • Seite 77 TMT82 Bedienmenü und Parameterbeschreibung Voraussetzung In Parameter Fehlerverhalten ist die Auswahl Max. aktiviert. Beschreibung Einstellen des Stromwerts, den der Stromausgang im Störungsfall ausgibt. Eingabe 21,5...23,0 mA Werkseinstellung 22,5 Stromtrimmung 4 mA Navigation Setup → Erweitertes Setup → Stromausgang → Stromtrimmung 4 mA Experte →...
  • Seite 78 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Beschreibung Einstellen der Anzeigedauer von Messwerten auf der Vor-Ort-Anzeige, wenn diese alter- nierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte festgelegt werden. • Welche Messwerte auf der Vor-Ort-Anzeige angezeigt werden, wird über die Para- meter 1.
  • Seite 79 TMT82 Bedienmenü und Parameterbeschreibung Navigation Setup → Erweitertes Setup → Anzeige → 1. Anzeigewert Experte → System → Anzeige → 1. Anzeigewert Beschreibung Auswahl eines auf der Vor-Ort-Anzeige dargestellten Messwerts. Wie die Messwerte dargestellt werden, erfolgt über Parameter Format Anzeige →...
  • Seite 80 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Auswahl • Aus • Prozesswert • Sensor 1 • Sensor 2 • Ausgangsstrom • % Messspanne • Gerätetemperatur Werkseinstellung 2. Nachkommastellen Navigation Setup → Erweitertes Setup → Anzeige → 2. Nachkommastellen Experte → System → Anzeige→ 2. Nachkommastellen Voraussetzung In Parameter 2.
  • Seite 81 TMT82 Bedienmenü und Parameterbeschreibung 3. Nachkommastellen Navigation Setup → Erweitertes Setup → Anzeige → 3. Nachkommastellen Experte → System → Anzeige→ 3. Nachkommastellen Voraussetzung In Parameter 3. Anzeigewert ist ein Messwert festgelegt. Beschreibung Auswahl der Anzahl an Nachkommastellen für den Anzeigewert. Diese Einstellung beein- flusst nicht die Mess- oder Rechengenauigkeit des Gerätes.
  • Seite 82 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Beschreibung Anzeige des Gerätebetriebszustands im SIL-Betrieb. Anzeige • Überprüfe SIL Option • Startup in Normalbetrieb • Warten auf Prüfsumme • Selbstdiagnose • Normaler Betrieb • Download aktiv • SIL Modus aktiv • Start sichere Parametrierung •...
  • Seite 83 TMT82 Bedienmenü und Parameterbeschreibung Zeitstempel SIL Parametrierung Navigation Setup → Erweitertes Setup → SIL → Zeitstempel SIL Parametrierung Beschreibung Eingabe des Datums und Zeitpunkt, an dem die sichere Parametrierung abgeschlossen bzw. die SIL Prüfsumme berechnet worden ist. Diese Angabe wird nicht automatisch vom Gerät erstellt, die Datums- und Zeitein- gabe muss manuell eingegeben werden.
  • Seite 84 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Navigation Setup → Erweitertes Setup → SIL → Erzwinge sicheren Zustand Voraussetzung Der Parameter Betriebszustand zeigt SIL Modus aktiv an. Beschreibung Während der SIL-Wiederholungsprüfung werden mit diesem Parameter die Fehlererken- nung und der sichere Zustand des Geräts getestet.
  • Seite 85 TMT82 Bedienmenü und Parameterbeschreibung Werkseinstellung Der Geräteschreibschutz ist bei Auslieferung mit dieser Werkseinstellung nicht aktiv. Zusätzliche Information • Aktivieren des Geräteschreibschutzes: Hierzu wird im Parameter Freigabecode einge- ben ein Wert eingetragen, der nicht dem hier definierten Schreibschutzcode entspricht. • Deaktivieren des Geräteschreibschutzes: Bei aktivem Geräteschreibschutz den definier- ten Schreibschutzcode im Parameter Freigabecode eingeben eingeben.
  • Seite 86 Bedienmenü und Parameterbeschreibung iTEMP TMT82 13.2 Menü "Diagnose" Alle Informationen, die das Gerät, den Gerätestatus und die Prozessbedingungen beschrei- ben, sind in dieser Gruppe zu finden. Aktuelle Diagnose 1 Navigation Diagnose → Aktuelle Diagnose Experte → Diagnose → Aktuelle Diagnose 1 Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung.
  • Seite 87 TMT82 Bedienmenü und Parameterbeschreibung Anzeige Stunden (h) 13.2.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 3 aktuell anstehende Diagnosemeldungen angezeigt. Wenn mehr als 3 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Informationen zu den Diagnosevorkehrungen des Geräts und alle Diagnosemel- dungen auf einen Blick →...
  • Seite 88 Bedienmenü und Parameterbeschreibung iTEMP TMT82 13.2.2 Untermenü "Ereignis-Logbuch" Letzte Diagnose n n = Anzahl der Diagnosemeldungen (n = 1...5) Navigation Diagnose → Diagnoseliste → Letzte Diagnose n Experte → Diagnose → Diagnoseliste → Letzte Diagnose n Beschreibung Anzeige der in der Vergangenheit aufgetretenen Diagnosemeldungen. Die letzten 5 Mel- dungen werden chronologisch aufgeführt.
  • Seite 89 Anzeige der Seriennummer des Geräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
  • Seite 90 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Konfigurationszähler Navigation Diagnose → Geräteinformation → Konfigurationszähler Experte → Diagnose → Geräteinformation → Konfigurationszähler Beschreibung Anzeige des Zählerstandes für Änderungen von Geräteparametern. Statische Parameter, deren Wert sich während der Optimierung oder Konfiguration ändern, bewirken das Inkrementieren dieses Parameters um 1. Dies unterstützt die Parameterversionsführung.
  • Seite 91 TMT82 Bedienmenü und Parameterbeschreibung Beschreibung Anzeige der minimalen in der Vergangenheit gemessenen Temperatur am Sensoreingang 1 oder 2 (Schleppzeiger). Sensor n Max-Wert n = Platzhalter für Anzahl der Sensoreingänge (1 und 2) Navigation Diagnose → Messwerte → Min/Max-Werte → Sensor n Max-Wert Experte →...
  • Seite 92 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Gerätetemp. Min/Max zurücksetzen Navigation Diagnose → Messwerte → Min/Max-Werte → Gerätetemp. Min/Max zurücksetzen Experte → Diagnose → Messwerte → Min/Max-Werte → Gerätetemp. Min/Max zurücksetzen Beschreibung Setzt die Schleppzeiger der minimalen und maximalen gemessenen Elektroniktemperatu- ren zurück.
  • Seite 93 TMT82 Bedienmenü und Parameterbeschreibung Eingabe 3,59 … 23,0 mA Werkseinstellung 3,59 mA Endress+Hauser...
  • Seite 94 Bedienmenü und Parameterbeschreibung iTEMP TMT82 13.3 Menü "Experte" Die Parametergruppen für den Experten-Setup beinhalten alle Parameter der Bedien- menüs: Setup und Diagnose sowie zusätzliche Parameter, die ausschließlich für die Experten vorbehalten sind. In diesem Kapitel sind die Beschreibungen der zusätzli- chen Parameter zu finden.
  • Seite 95 TMT82 Bedienmenü und Parameterbeschreibung Gerätetemperatur Alarm →  72 Navigation Experte → System → Gerätetemperatur Alarm Untermenü "Anzeige" →  77 Untermenü "Administration" →  84 13.3.2 Untermenü "Sensorik" Untermenü "Sensor 1/2" n = Platzhalter für Anzahl der Sensoreingänge (1 und 2)
  • Seite 96 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Untermenü "Sensor Trimmung" Abgleich des Sensorfehlers (Sensortrimmung) Die Sensortrimmung dient zur Anpassung des tatsächlichen Sensorsignals an die im Transmitter hinterlegte Linearisierung des gewählten Sensortyps. Die Sensortrimmung wird, im Vergleich zum Sensor-Transmitter-Matching, nur am Anfangs- und Endwert durchgeführt und erreicht dadurch nicht gleich hohe Genauigkeit.
  • Seite 97 TMT82 Bedienmenü und Parameterbeschreibung Navigation Experte → Sensorik → Sensor n → Sensor Trimmung → Sensor Trimmung Anfangs- wert Voraussetzung In Parameter Sensor Trimmung ist die Auswahl Kundenspezifisch aktiviert →  96. Beschreibung Unterer Punkt für linearen Kennlinienabgleich (Offset und Steigung werden dadurch beeinflusst).
  • Seite 98 Bedienmenü und Parameterbeschreibung iTEMP TMT82 ß 5. Anschlussart z.B. 3-Leiter auswählen. ß 6. Untere und obere Sensorgrenzen einstellen. ß 7. Die 4 Koeffizienten A, B, C und R0 eintragen. ß 8. Wird bei einem zweiten Sensor ebenfalls eine spezielle Linearisierung verwendet, Schritte 2 bis 6 wiederho- len.
  • Seite 99 TMT82 Bedienmenü und Parameterbeschreibung Beschreibung Einstellen des R0-Werts für die Linearisierung mit dem Callendar/Van Dusen Polynom. Eingabe 40,000 … 1 050,000 Werkseinstellung 100,000 Ohm Call./v. Dusen coeff. A, B und C Navigation Experte → Sensorik → Sensor n → Linearisierung → Call./v. Dusen coeff. A, B, C Voraussetzung Im Parameter Sensortyp ist die Auswahl RTD Platin (Callendar/Van Dusen) aktiviert.
  • Seite 100 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Untermenü "Diagnoseeinstellungen" Kalibrierzähler Start Navigation Experte → Sensorik → Diagnoseeinstellungen → Kalibrierzähler Start Beschreibung Auswahl um den Kalibrierzähler zu steuern. • Die Dauer (in Tagen) des Countdowns wird mit dem Parameter Kalibrierzähler Startwert festgelegt. • Das Statussignal bei Erreichung des Grenzwertes wird mit dem Parameter Kali- brierzähler Alarm Kategorie festgelegt.
  • Seite 101 TMT82 Bedienmenü und Parameterbeschreibung Navigation Experte → Sensorik → Diagnoseeinstellungen → Countdown Kalibrierung Beschreibung Anzeige der verbleibenden Zeit bis zur nächsten Kalibrierung. Der Countdown des Kalibrierzählers läuft nur, wenn das Gerät aktiv ist. Beispiel: Der Kalibrierzähler wird auf 365 Tage am 1.1.2011 eingestellt und das Gerät ist 100 Tage stromlos, erscheint der Alarm für die Kalibrierung am 10.
  • Seite 102 Bedienmenü und Parameterbeschreibung iTEMP TMT82 HART-Adresse Navigation Experte → Kommunikation → HART-Konfiguration → HART-Adresse Beschreibung Definition der HART-Adresse des Geräts. Eingabe 0 ... 63 Werkseinstellung Zusätzliche Information Nur bei Adresse "0" ist eine Messwertübertragung über den Stromwert möglich. Bei allen anderen Adressen ist der Strom auf 4.0 mA fixiert (Multidrop-Modus).
  • Seite 103 TMT82 Bedienmenü und Parameterbeschreibung Untermenü "HART-Info" Gerätetyp Navigation Experte → Kommunikation → HART-Info → Gerätetyp Beschreibung Anzeige der Gerätetyps (Device type), mit dem das Gerät bei der HART FieldComm Group registriert ist. Der Gerätetyp wird vom Hersteller vergeben. Er wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen.
  • Seite 104 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Navigation Experte → Kommunikation → HART-Info → HART-Beschreibung Beschreibung Definition einer Beschreibung für die Messstelle. Eingabe Bis zu 16 alphanumerische Zeichen (Buchstaben, Zahlen, Sonderzeichen) Werkseinstellung Der jeweilige Gerätename HART-Nachricht Navigation Experte → Kommunikation → HART-Info → HART-Nachricht Beschreibung Definition einer HART-Nachricht, die auf Anforderung vom Master über das HART-Proto-...
  • Seite 105 TMT82 Bedienmenü und Parameterbeschreibung Untermenü "HART-Ausgang" Zuordnung Stromausgang (PV) Navigation Experte → Kommunikation → HART-Ausgang → Zuordnung Stromausgang (PV) Beschreibung Zuordnung einer Messgröße zum ersten HART-Wert (PV) Auswahl • Sensor 1 (Messwert) • Sensor 2 (Messwert) • Gerätetemperatur • Mittelwert der beiden Messwerte: 0.5 x (SV1+SV2) •...
  • Seite 106 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Navigation Experte → Kommunikation → HART-Ausgang → SV Beschreibung Anzeige des zweiten HART-Werts Zuordnung TV Navigation Experte → Kommunikation → HART-Ausgang → Zuordnung TV Beschreibung Zuordnung einer Messgröße zum dritten HART-Wert (TV) Auswahl Siehe Parameter Zuordnung Stromausgang (PV), →  105...
  • Seite 107 TMT82 Bedienmenü und Parameterbeschreibung Burst-Modus Navigation Experte → Kommunikation → Burst Konfiguration → Burst-Modus Beschreibung Aktivierung des HART-Burst-Modus für die Burst-Nachricht X. Nachricht 1 hat die höchste Priorität, Nachricht 2 die zweithöchste, usw. Auswahl • Aus Das Gerät sendet nur auf Anfrage eines HART-Masters Daten an den Bus •...
  • Seite 108 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Voraussetzung Dieser Parameter kann nur ausgewählt werden, wenn die Auswahl Burst Modus aktiviert ist. Beschreibung Zuordnung einer Messgröße zum Slot 0 bis 3. Diese Zuordnung ist nur für den Burst-Modus relevant. Die Zuordnung der Messgrös- sen auf die 4 HART-Variablen (PV, SV, TV, QV) wird im Menü...
  • Seite 109 TMT82 Bedienmenü und Parameterbeschreibung Auswahl • Kontinuierlich • Intervall • Ansteigend • Fallend • Bei Änderung Werkseinstellung Kontinuierlich Burst Trigger Wert Navigation Experte → Kommunikation → Burst Konfiguration → Burst Trigger Wert Voraussetzung Dieser Parameter kann nur ausgewählt werden, wenn die Auswahl Burst Modus aktiviert ist.
  • Seite 110 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Eingabe [Eingegebener Wert der minimalen Zeitspanne im Parameter Burst min Zeitspanne] ... 3600000 in ganzen Zahlen Werkseinstellung 2000 13.3.5 Untermenü "Diagnose" Untermenü "Diagnoseliste" Detaillierte Beschreibung →  87 Untermenü "Ereignis-Logbuch" Detaillierte Beschreibung →  88 Untermenü...
  • Seite 111 TMT82 Bedienmenü und Parameterbeschreibung Anzeige 2-stellige Hexadezimalzahl Hersteller-ID →  103 Navigation Experte → Kommunikation → HART-Info → Hersteller-ID Experte → Diagnose → Geräteinformation → Hersteller-ID Hersteller Navigation Experte → Diagnose → Geräteinformation → Hersteller Beschreibung Anzeige des Herstellernamens.
  • Seite 112 Stichwortverzeichnis iTEMP TMT82 Stichwortverzeichnis 0 … 9 Statussignale ......39 Übersicht ....... 40 1.
  • Seite 113 TMT82 Stichwortverzeichnis HART®-Protokoll Bedientools ......30 Schreibschutzcode definieren (Parameter) ..84 Gerätevariablen .
  • Seite 114 Stichwortverzeichnis iTEMP TMT82 Zugriffsrechte Bediensoftware (Parameter) ..71 Zuordnung QV (Parameter) ....106 Zuordnung Stromausgang (PV) (Parameter) ..68, 105 Zuordnung SV (Parameter) .
