Montage

Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht kpl. montiert.
Überprüfen Sie beim Auspacken die Vollständigkeit der
Teile.
Packliste
Maschine
Werkzeug
Beipackbeutel
Bedienungsanleitung

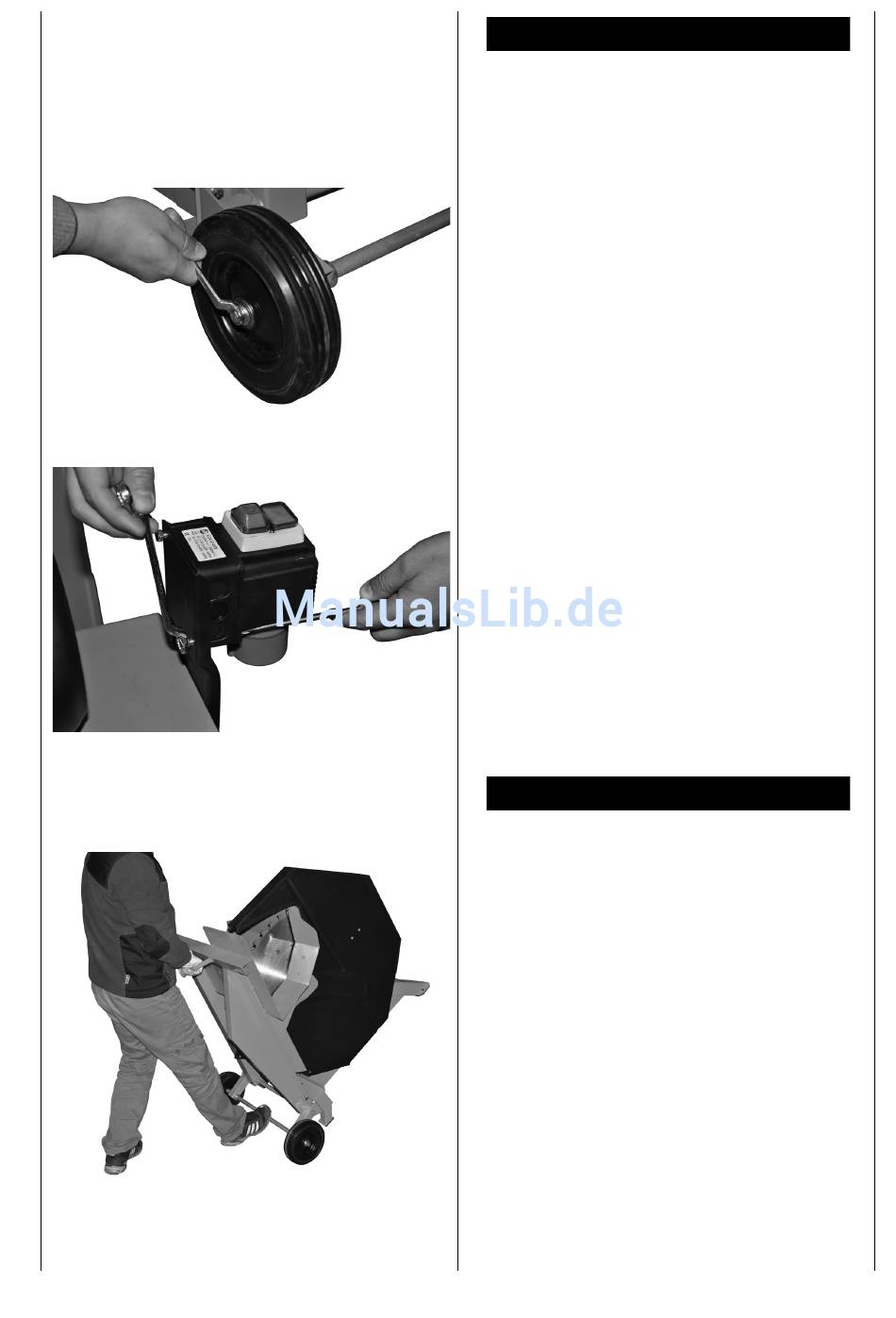

Räder montieren Fig. 3
Stecken Sie die beiden Räder auf die bereits montierte
Achse. Sichern Sie jedes Rad jeweils mit einer Scheibe
8,4 und einer M8x20 Schraube.
Schaltereinheit montieren Fig. 4
Schrauben Sie die Schaltereinheit an den Schalterso-
ckel.
Transport
Transport Fig. 5
Bringen Sie die Wippe in Transportstellung und sichern
Sie diese mit dem Rasthebel (20) Fig. 2
Damit Sie die Säge leicht verschieben können, kippen
Sie die Säge auf die Räder. Belasten Sie hierzu die Rad-
achse mit dem Fuss und ziehen die Maschine am Griff
zu sich.
Achtung! Die Säge darf nur benutzt werden, wenn alle
vier Füße fest auf dem Boden stehen.
Hinweis!
Zu Ihrer Sicherheit am Arbeitsplatz gegen Kippen oder
Verschiebung, befestigen Sie die Säge mit Schrauben
oder Bolzen am Boden.
