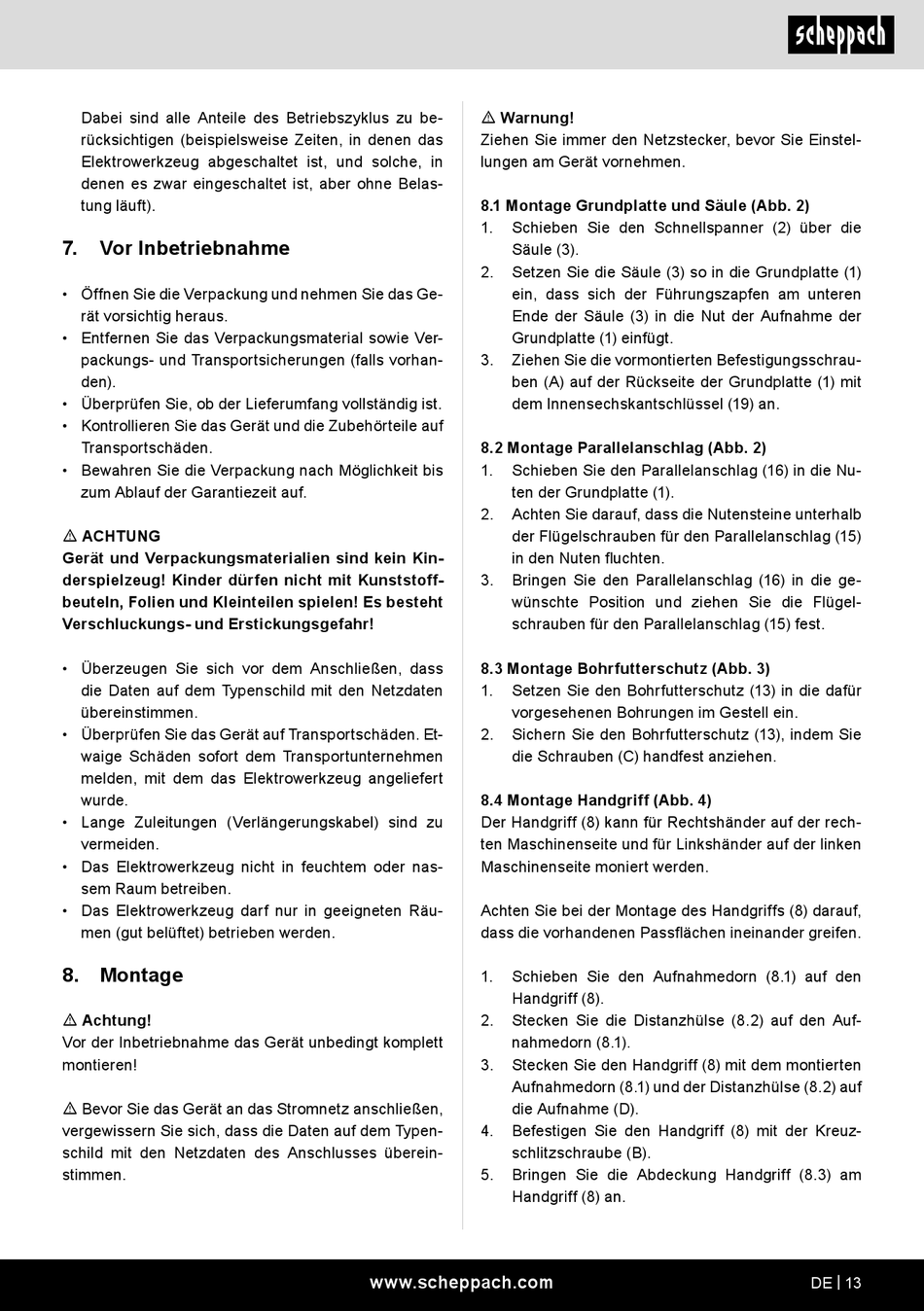

Dabei sind alle Anteile des Betriebszyklus zu be-
rücksichtigen (beispielsweise Zeiten, in denen das
Elektrowerkzeug abgeschaltet ist, und solche, in
denen es zwar eingeschaltet ist, aber ohne Belas-
tung läuft).
7.

Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs- und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
m ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschäden. Et-
waige Schäden sofort dem Transportunternehmen
melden, mit dem das Elektrowerkzeug angeliefert
wurde.
• Lange Zuleitungen (Verlängerungskabel) sind zu
vermeiden.
• Das Elektrowerkzeug nicht in feuchtem oder nas-
sem Raum betreiben.
• Das Elektrowerkzeug darf nur in geeigneten Räu-
men (gut belüftet) betrieben werden.

8. Montage

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt komplett
montieren!
m Bevor Sie das Gerät an das Stromnetz anschließen,
vergewissern Sie sich, dass die Daten auf dem Typen-
schild mit den Netzdaten des Anschlusses überein-
stimmen.
m Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie Einstel-
lungen am Gerät vornehmen.
8.1 Montage Grundplatte und Säule (Abb. 2)
1. Schieben Sie den Schnellspanner (2) über die
Säule (3).
2. Setzen Sie die Säule (3) so in die Grundplatte (1)
ein, dass sich der Führungszapfen am unteren
Ende der Säule (3) in die Nut der Aufnahme der
Grundplatte (1) einfügt.
3. Ziehen Sie die vormontierten Befestigungsschrau-
ben (A) auf der Rückseite der Grundplatte (1) mit
dem Innensechskantschlüssel (19) an.
8.2 Montage Parallelanschlag (Abb. 2)
1. Schieben Sie den Parallelanschlag (16) in die Nu-
ten der Grundplatte (1).
2. Achten Sie darauf, dass die Nutensteine unterhalb
der Flügelschrauben für den Parallelanschlag (15)
in den Nuten fluchten.
3. Bringen Sie den Parallelanschlag (16) in die ge-
wünschte Position und ziehen Sie die Flügel-
schrauben für den Parallelanschlag (15) fest.
8.3 Montage Bohrfutterschutz (Abb. 3)
1. Setzen Sie den Bohrfutterschutz (13) in die dafür
vorgesehenen Bohrungen im Gestell ein.
2. Sichern Sie den Bohrfutterschutz (13), indem Sie
die Schrauben (C) handfest anziehen.
8.4 Montage Handgriff (Abb. 4)
Der Handgriff (8) kann für Rechtshänder auf der rech-
ten Maschinenseite und für Linkshänder auf der linken
Maschinenseite moniert werden.
Achten Sie bei der Montage des Handgriffs (8) darauf,
dass die vorhandenen Passflächen ineinander greifen.
1. Schieben Sie den Aufnahmedorn (8.1) auf den
Handgriff (8).
2. Stecken Sie die Distanzhülse (8.2) auf den Auf-
nahmedorn (8.1).
3. Stecken Sie den Handgriff (8) mit dem montierten
Aufnahmedorn (8.1) und der Distanzhülse (8.2) auf
die Aufnahme (D).
4. Befestigen Sie den Handgriff (8) mit der Kreuz-
schlitzschraube (B).
5. Bringen Sie die Abdeckung Handgriff (8.3) am
Handgriff (8) an.
