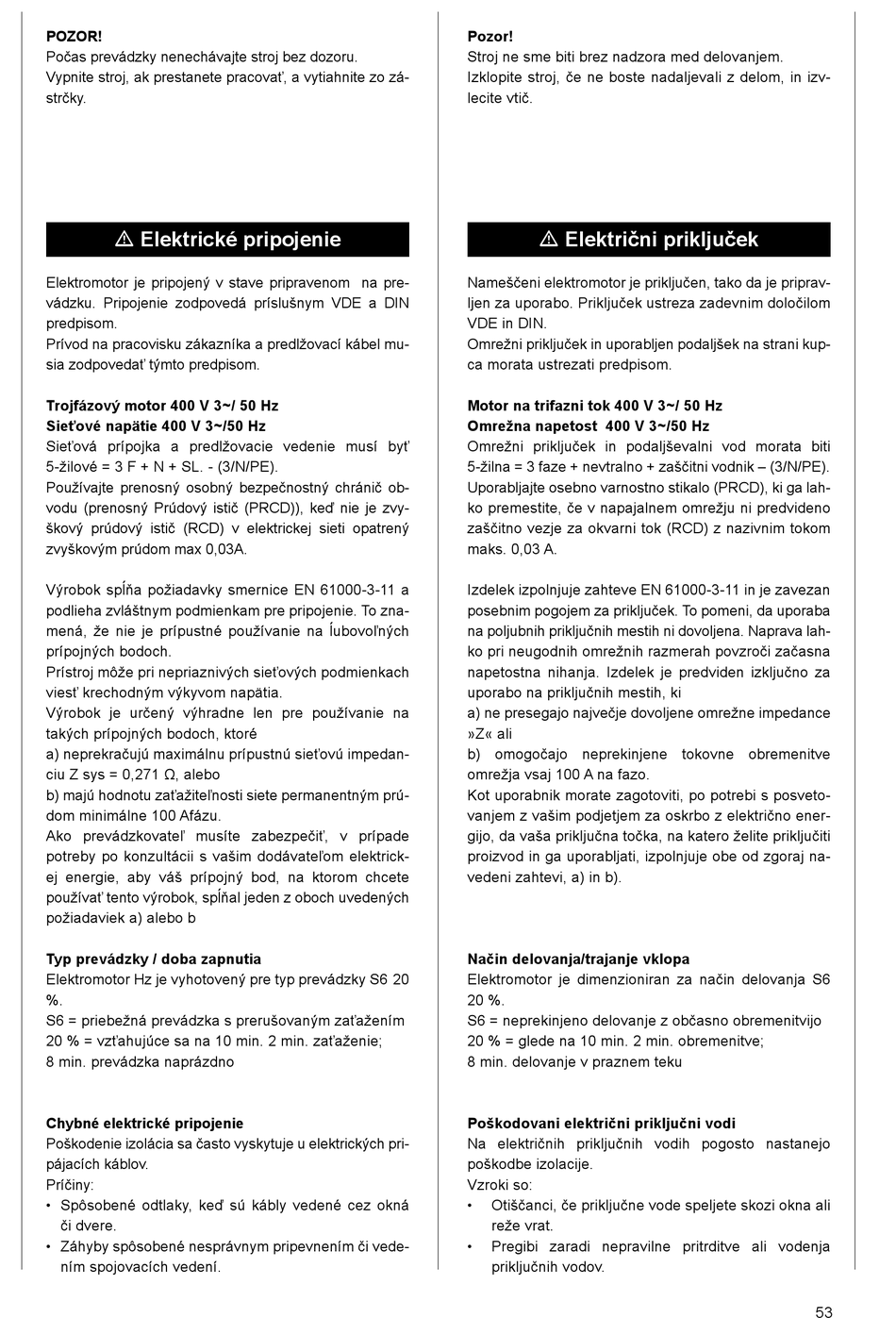

POZOR!
Počas prevádzky nenechávajte stroj bez dozoru.
Vypnite stroj, ak prestanete pracovať, a vytiahnite zo zá-
strčky.
m Elektrické pripojenie
Elektromotor je pripojený v stave pripravenom na pre-
vádzku. Pripojenie zodpovedá príslušnym VDE a DIN
predpisom.
Prívod na pracovisku zákazníka a predlžovací kábel mu-
sia zodpovedať týmto predpisom.
Trojfázový motor 400 V 3~/ 50 Hz
Sieťové napätie 400 V 3~/50 Hz
Sieťová prípojka a predlžovacie vedenie musí byť
5-žilové = 3 F + N + SL. - (3/N/PE).
Používajte prenosný osobný bezpečnostný chránič ob-
vodu (prenosný Prúdový istič (PRCD)), keď nie je zvy-
škový prúdový istič (RCD) v elektrickej sieti opatrený
zvyškovým prúdom max 0,03A.
Výrobok spĺňa požiadavky smernice EN 61000-3-11 a
podlieha zvláštnym podmienkam pre pripojenie. To zna-
mená, že nie je prípustné používanie na ĺubovoľných
prípojných bodoch.
Prístroj môže pri nepriaznivých sieťových podmienkach
viesť krechodným výkyvom napätia.
Výrobok je určený výhradne len pre používanie na
takých prípojných bodoch, ktoré
a) neprekračujú maximálnu prípustnú sieťovú impedan-
ciu Z sys = 0,271 Ω, alebo
b) majú hodnotu zaťažiteľnosti siete permanentným prú-
dom minimálne 100 Afázu.
Ako prevádzkovateľ musíte zabezpečiť, v prípade
potreby po konzultácii s vašim dodávateľom elektrick-
ej energie, aby váš prípojný bod, na ktorom chcete
používať tento výrobok, spĺňal jeden z oboch uvedených
požiadaviek a) alebo b
Typ prevádzky / doba zapnutia
Elektromotor Hz je vyhotovený pre typ prevádzky S6 20
%.
S6 = priebežná prevádzka s prerušovaným zaťažením
20 % = vzťahujúce sa na 10 min. 2 min. zaťaženie;
8 min. prevádzka naprázdno
Chybné elektrické pripojenie
Poškodenie izolácia sa často vyskytuje u elektrických pri-
pájacích káblov.
Príčiny:
• Spôsobené odtlaky, keď sú kábly vedené cez okná
či dvere.
• Záhyby spôsobené nesprávnym pripevnením či vede-
ním spojovacích vedení.
Pozor!
Stroj ne sme biti brez nadzora med delovanjem.
Izklopite stroj, če ne boste nadaljevali z delom, in izv-
lecite vtič.
m Električni priključek
Nameščeni elektromotor je priključen, tako da je priprav-
ljen za uporabo. Priključek ustreza zadevnim določilom
VDE in DIN.
Omrežni priključek in uporabljen podaljšek na strani kup-
ca morata ustrezati predpisom.
Motor na trifazni tok 400 V 3~/ 50 Hz
Omrežna napetost 400 V 3~/50 Hz
Omrežni priključek in podaljševalni vod morata biti
5-žilna = 3 faze + nevtralno + zaščitni vodnik – (3/N/PE).
Uporabljajte osebno varnostno stikalo (PRCD), ki ga lah-
ko premestite, če v napajalnem omrežju ni predvideno
zaščitno vezje za okvarni tok (RCD) z nazivnim tokom
maks. 0,03 A.
Izdelek izpolnjuje zahteve EN 61000-3-11 in je zavezan
posebnim pogojem za priključek. To pomeni, da uporaba
na poljubnih priključnih mestih ni dovoljena. Naprava lah-
ko pri neugodnih omrežnih razmerah povzroči začasna
napetostna nihanja. Izdelek je predviden izključno za
uporabo na priključnih mestih, ki
a) ne presegajo največje dovoljene omrežne impedance
»Z« ali
b) omogočajo neprekinjene tokovne obremenitve
omrežja vsaj 100 A na fazo.
Kot uporabnik morate zagotoviti, po potrebi s posveto-
vanjem z vašim podjetjem za oskrbo z električno ener-
gijo, da vaša priključna točka, na katero želite priključiti
proizvod in ga uporabljati, izpolnjuje obe od zgoraj na-
vedeni zahtevi, a) in b).
Način delovanja/trajanje vklopa
Elektromotor je dimenzioniran za način delovanja S6
20 %.
S6 = neprekinjeno delovanje z občasno obremenitvijo
20 % = glede na 10 min. 2 min. obremenitve;
8 min. delovanje v praznem teku
Poškodovani električni priključni vodi
Na električnih priključnih vodih pogosto nastanejo
poškodbe izolacije.
Vzroki so:
• Otiščanci, če priključne vode speljete skozi okna ali
reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja
priključnih vodov.
53
