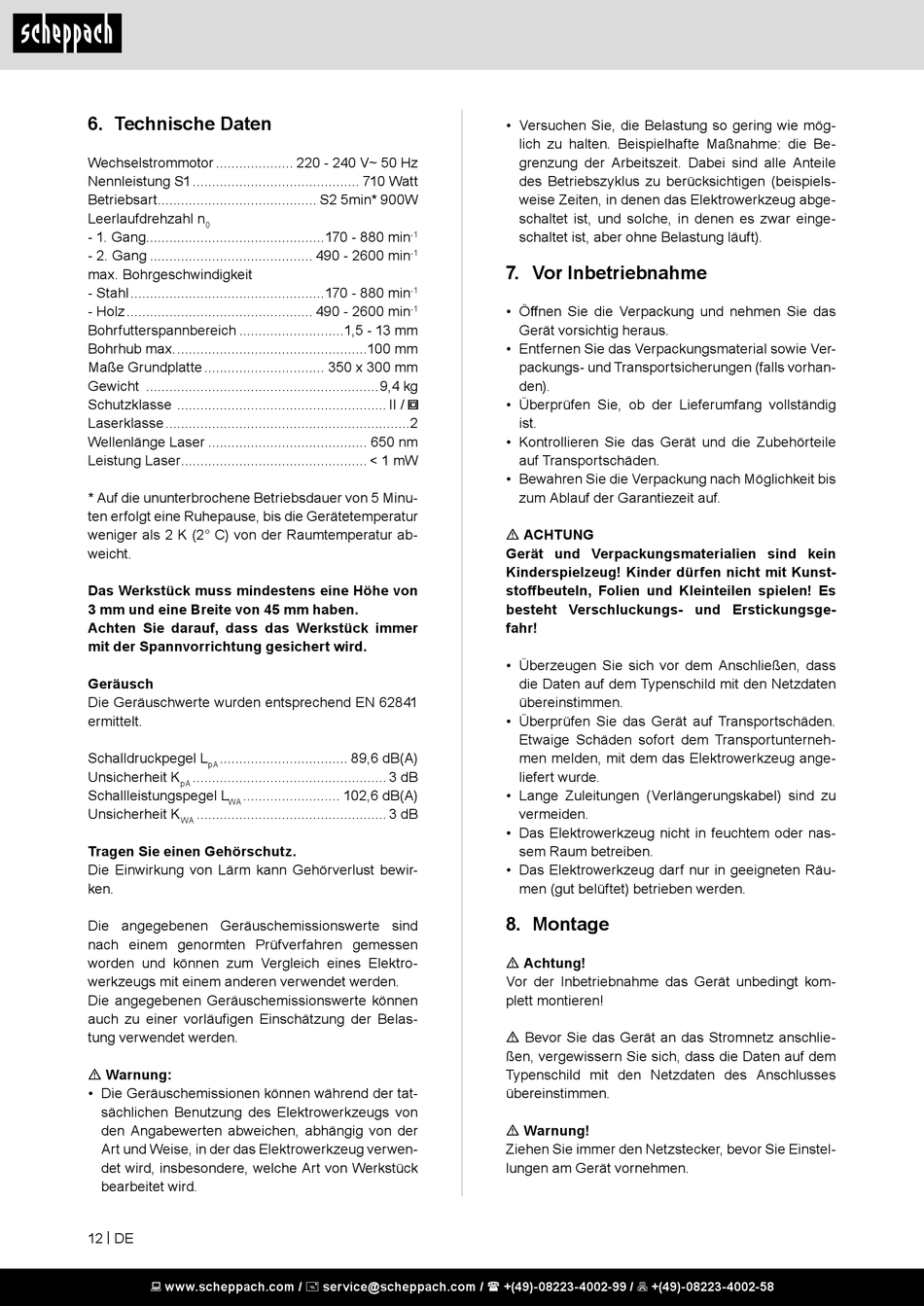

6. Technische Daten

Wechselstrommotor .................... 220 - 240 V~ 50 Hz
Nennleistung S1 ........................................... 710 Watt
Betriebsart ......................................... S2 5min* 900W
Leerlaufdrehzahl n
0
- 1. Gang ..............................................170 - 880 min
- 2. Gang .......................................... 490 - 2600 min
max. Bohrgeschwindigkeit
- Stahl ..................................................170 - 880 min
- Holz ................................................ 490 - 2600 min
Bohrfutterspannbereich ...........................1,5 - 13 mm
Bohrhub max. .................................................100 mm
Maße Grundplatte ............................... 350 x 300 mm
Gewicht ............................................................9,4 kg
Schutzklasse ...................................................... II /
Laserklasse ...............................................................2
Wellenlänge Laser ......................................... 650 nm
Leistung Laser ................................................ < 1 mW
* Auf die ununterbrochene Betriebsdauer von 5 Minu-
ten erfolgt eine Ruhepause, bis die Gerätetemperatur
weniger als 2 K (2° C) von der Raumtemperatur ab-
weicht.
Das Werkstück muss mindestens eine Höhe von
3 mm und eine Breite von 45 mm haben.
Achten Sie darauf, dass das Werkstück immer
mit der Spannvorrichtung gesichert wird.
Geräusch
Die Geräuschwerte wurden entsprechend EN 62841
ermittelt.
Schalldruckpegel L ................................. 89,6 dB(A)
pA
Unsicherheit K .................................................. 3 dB
pA
Schallleistungspegel L ......................... 102,6 dB(A)
WA
Unsicherheit K ................................................. 3 dB
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro-
werkzeugs mit einem anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können
auch zu einer vorläufigen Einschätzung der Belas-
tung verwendet werden.
m Warnung:
• Die Geräuschemissionen können während der tat-
sächlichen Benutzung des Elektrowerkzeugs von
den Angabewerten abweichen, abhängig von der
Art und Weise, in der das Elektrowerkzeug verwen-
det wird, insbesondere, welche Art von Werkstück
bearbeitet wird.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Versuchen Sie, die Belastung so gering wie mög-
lich zu halten. Beispielhafte Maßnahme: die Be-
grenzung der Arbeitszeit. Dabei sind alle Anteile
des Betriebszyklus zu berücksichtigen (beispiels-
weise Zeiten, in denen das Elektrowerkzeug abge-
schaltet ist, und solche, in denen es zwar einge-
schaltet ist, aber ohne Belastung läuft).
-1
-1

7. Vor Inbetriebnahme

-1
• Öffnen Sie die Verpackung und nehmen Sie das
-1
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs- und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
m ACHTUNG
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschäden.
Etwaige Schäden sofort dem Transportunterneh-
men melden, mit dem das Elektrowerkzeug ange-
liefert wurde.
• Lange Zuleitungen (Verlängerungskabel) sind zu
vermeiden.
• Das Elektrowerkzeug nicht in feuchtem oder nas-
sem Raum betreiben.
• Das Elektrowerkzeug darf nur in geeigneten Räu-
men (gut belüftet) betrieben werden.

8. Montage

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
m Bevor Sie das Gerät an das Stromnetz anschlie-
ßen, vergewissern Sie sich, dass die Daten auf dem
Typenschild mit den Netzdaten des Anschlusses
übereinstimmen.
m Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie Einstel-
lungen am Gerät vornehmen.
