Scheppach HS730 Originalbetriebsanleitung Seite 46

Fig. 1
18
12
7
9
14
Fig. 2
3
1
15
8
9
46
5
19
13
6
9
2
7
17
16
11
20
10
• Pokud bude použito speciální Scheppach příslušen-
ství, je nutné pečlivě přečíst a prostudovat s ním do-
daný návod k použití
• I když byla zmíněna všechna bezpečnostní opatření,
mohou stále existovat bezpečnostní rizika, která ne-
jsou evidentní.
4
• Zbylá rizika mohou být eliminována respektováním
instrukcí "Bezpečnostní prevence", "Řádné užívání"
a celého návodu.

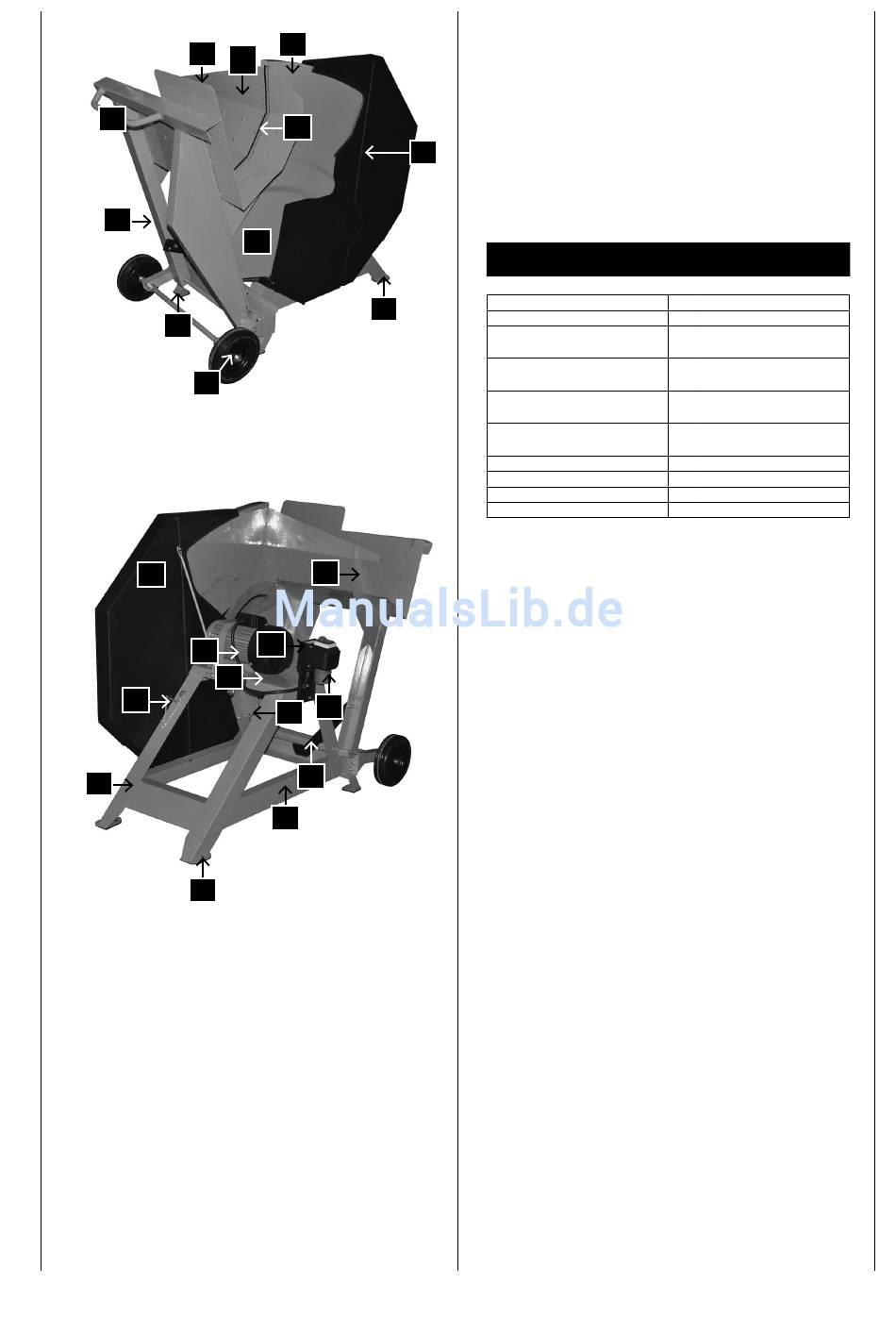

Zařízení, obr. 1 obr 2
1 Motor s rámem
2 Kolébka
3 Vnitřní kryt řezného
kotouče
4 Venkovní kryt řezného
kotouče
5 Přední ochrana
řezného kotouče
6 Spodní ochrana
řezného kotouče
7 Držák kolébky
8 Základna
9 Montážní díra
10 Příčná vzpěra
11 Vratná pružina
12 Rukojeť
13 Vložka kolébky
14 Hnací ústrojí
15 Aretace pilového
kotouče
16 Sdružená zástrčka/
tlačítko ZAP/VYP
17 Deska motoru
18 Ochranný panel
19 Uložení dřeva
20 Zajišťovací páka
