• Überprüfen Sie dass keine Werkzeuge oder sonstige
Teile an oder in der Maschine sich befinden, bevor
diese wieder in Betrieb genommen wird.
• Eventuelle Sägemehlverstopfungen am Auswurf
entfernen.

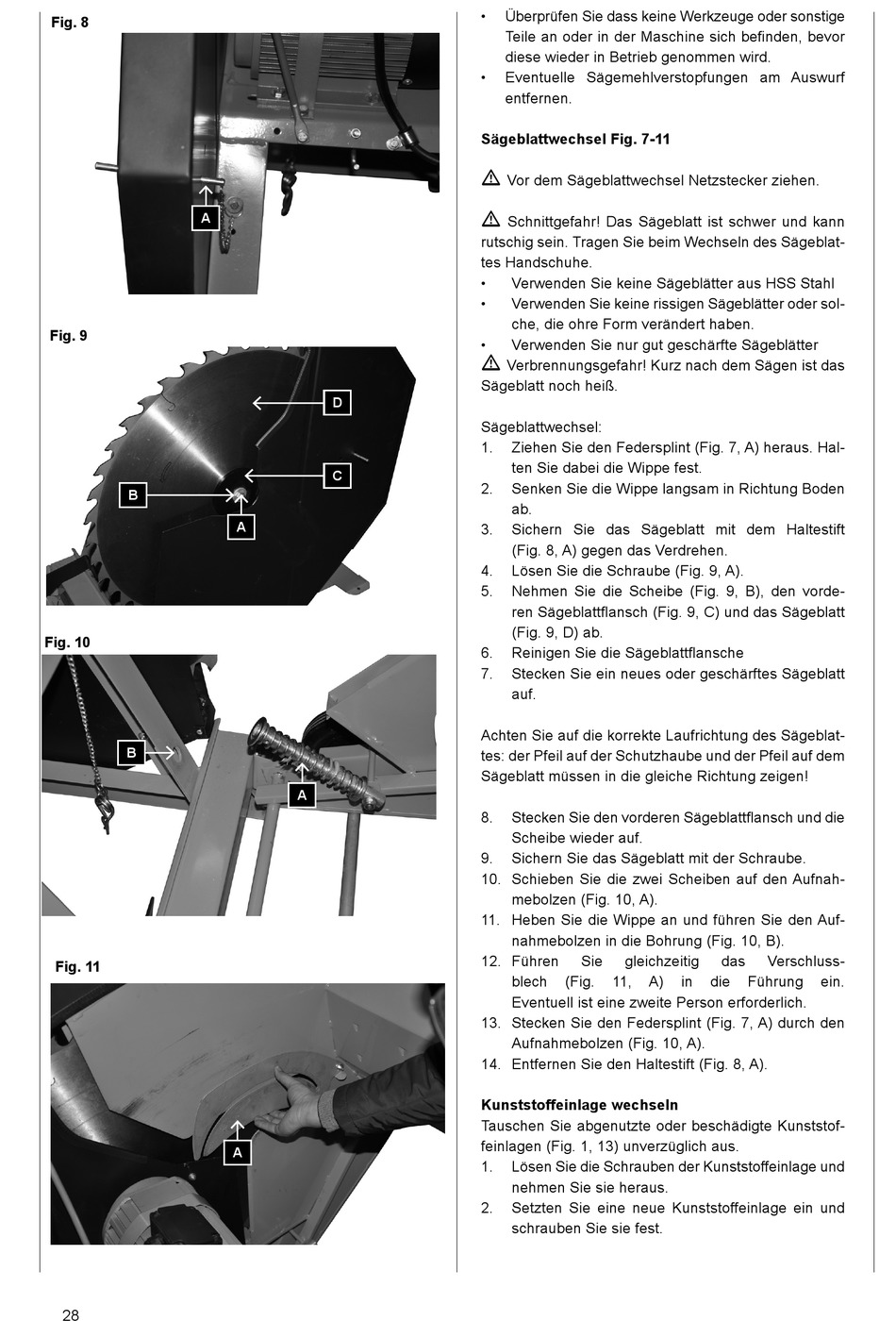

Sägeblattwechsel Fig. 7-11
m
Vor dem Sägeblattwechsel Netzstecker ziehen.
m
Schnittgefahr! Das Sägeblatt ist schwer und kann
rutschig sein. Tragen Sie beim Wechseln des Sägeblat-
tes Handschuhe.
• Verwenden Sie keine Sägeblätter aus HSS Stahl
• Verwenden Sie keine rissigen Sägeblätter oder sol-
che, die ohre Form verändert haben.
• Verwenden Sie nur gut geschärfte Sägeblätter
m
Verbrennungsgefahr! Kurz nach dem Sägen ist das
Sägeblatt noch heiß.
Sägeblattwechsel:
1. Ziehen Sie den Federsplint (Fig. 7, A) heraus. Hal-
ten Sie dabei die Wippe fest.
2. Senken Sie die Wippe langsam in Richtung Boden
ab.
3. Sichern Sie das Sägeblatt mit dem Haltestift
(Fig. 8, A) gegen das Verdrehen.
4. Lösen Sie die Schraube (Fig. 9, A).
5. Nehmen Sie die Scheibe (Fig. 9, B), den vorde-
ren Sägeblattflansch (Fig. 9, C) und das Sägeblatt
(Fig. 9, D) ab.
6. Reinigen Sie die Sägeblattflansche
7. Stecken Sie ein neues oder geschärftes Sägeblatt
auf.
Achten Sie auf die korrekte Laufrichtung des Sägeblat-
tes: der Pfeil auf der Schutzhaube und der Pfeil auf dem
Sägeblatt müssen in die gleiche Richtung zeigen!
8. Stecken Sie den vorderen Sägeblattflansch und die
Scheibe wieder auf.
9. Sichern Sie das Sägeblatt mit der Schraube.
10. Schieben Sie die zwei Scheiben auf den Aufnah-
mebolzen (Fig. 10, A).
11. Heben Sie die Wippe an und führen Sie den Auf-
nahmebolzen in die Bohrung (Fig. 10, B).
12. Führen Sie gleichzeitig
blech (Fig. 11, A)
Eventuell ist eine zweite Person erforderlich.
13. Stecken Sie den Federsplint (Fig. 7, A) durch den
Aufnahmebolzen (Fig. 10, A).
14. Entfernen Sie den Haltestift (Fig. 8, A).
Kunststoffeinlage wechseln
Tauschen Sie abgenutzte oder beschädigte Kunststof-
feinlagen (Fig. 1, 13) unverzüglich aus.
1. Lösen Sie die Schrauben der Kunststoffeinlage und
nehmen Sie sie heraus.
2. Setzten Sie eine neue Kunststoffeinlage ein und
schrauben Sie sie fest.
das Verschluss-
in die Führung ein.
