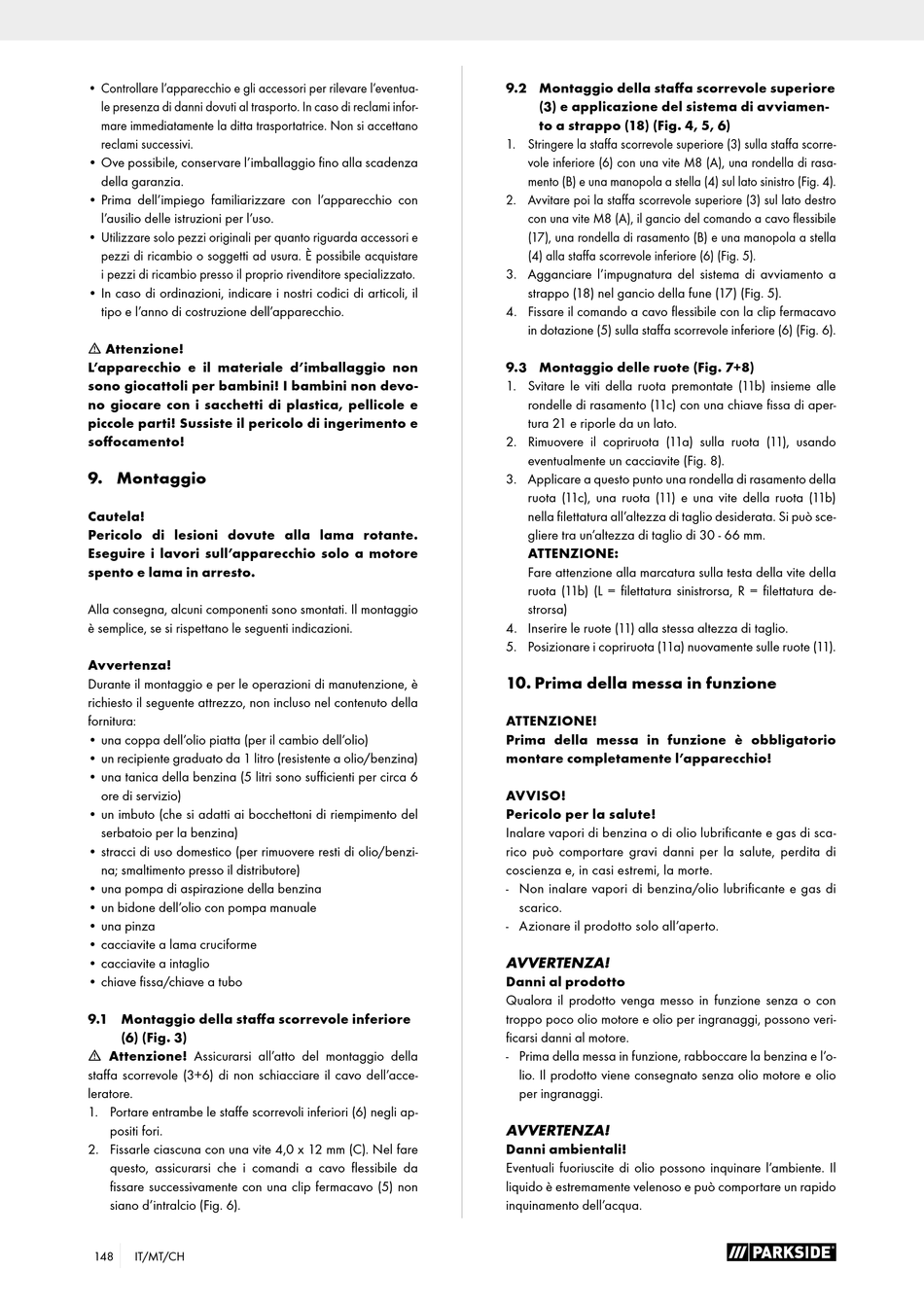

• Controllare l'apparecchio e gli accessori per rilevare l'eventua-
le presenza di danni dovuti al trasporto. In caso di reclami infor-
mare immediatamente la ditta trasportatrice. Non si accettano
reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza
della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio con
l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e
pezzi di ricambio o soggetti ad usura. È possibile acquistare
i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il
tipo e l'anno di costruzione dell'apparecchio.
m Attenzione!
L'apparecchio e il materiale d'imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento e
soffocamento!
9. Montaggio
Cautela!
Pericolo di lesioni dovute alla lama rotante.
Eseguire i lavori sull'apparecchio solo a motore
spento e lama in arresto.
Alla consegna, alcuni componenti sono smontati. Il montaggio
è semplice, se si rispettano le seguenti indicazioni.
Avvertenza!
Durante il montaggio e per le operazioni di manutenzione, è
richiesto il seguente attrezzo, non incluso nel contenuto della
fornitura:
• una coppa dell'olio piatta (per il cambio dell'olio)
• un recipiente graduato da 1 litro (resistente a olio/benzina)
• una tanica della benzina (5 litri sono sufficienti per circa 6
ore di servizio)
• un imbuto (che si adatti ai bocchettoni di riempimento del
serbatoio per la benzina)
• stracci di uso domestico (per rimuovere resti di olio/benzi-
na; smaltimento presso il distributore)
• una pompa di aspirazione della benzina
• un bidone dell'olio con pompa manuale
• una pinza
• cacciavite a lama cruciforme
• cacciavite a intaglio
• chiave fissa/chiave a tubo
9.1 Montaggio della staffa scorrevole inferiore
(6) (Fig. 3)
m Attenzione! Assicurarsi all'atto del montaggio della
staffa scorrevole (3+6) di non schiacciare il cavo dell'acce-
leratore.
1. Portare entrambe le staffe scorrevoli inferiori (6) negli ap-
positi fori.
2. Fissarle ciascuna con una vite 4,0 x 12 mm (C). Nel fare
questo, assicurarsi che i comandi a cavo flessibile da
fissare successivamente con una clip fermacavo (5) non
siano d'intralcio (Fig. 6).
148
IT/MT/CH
9.2 Montaggio della staffa scorrevole superiore
(3) e applicazione del sistema di avviamen-
to a strappo (18) (Fig. 4, 5, 6)
1. Stringere la staffa scorrevole superiore (3) sulla staffa scorre-
vole inferiore (6) con una vite M8 (A), una rondella di rasa-
mento (B) e una manopola a stella (4) sul lato sinistro (Fig. 4).
2. Avvitare poi la staffa scorrevole superiore (3) sul lato destro
con una vite M8 (A), il gancio del comando a cavo flessibile
(17), una rondella di rasamento (B) e una manopola a stella
(4) alla staffa scorrevole inferiore (6) (Fig. 5).
3. Agganciare l'impugnatura del sistema di avviamento a
strappo (18) nel gancio della fune (17) (Fig. 5).
4. Fissare il comando a cavo flessibile con la clip fermacavo
in dotazione (5) sulla staffa scorrevole inferiore (6) (Fig. 6).
9.3 Montaggio delle ruote (Fig. 7+8)
1. Svitare le viti della ruota premontate (11b) insieme alle
rondelle di rasamento (11c) con una chiave fissa di aper-
tura 21 e riporle da un lato.
2. Rimuovere il copriruota (11a) sulla ruota (11), usando
eventualmente un cacciavite (Fig. 8).
3. Applicare a questo punto una rondella di rasamento della
ruota (11c), una ruota (11) e una vite della ruota (11b)
nella filettatura all'altezza di taglio desiderata. Si può sce-
gliere tra un'altezza di taglio di 30 - 66 mm.
ATTENZIONE:
Fare attenzione alla marcatura sulla testa della vite della
ruota (11b) (L = filettatura sinistrorsa, R = filettatura de-
strorsa)
4. Inserire le ruote (11) alla stessa altezza di taglio.
5. Posizionare i copriruota (11a) nuovamente sulle ruote (11).
10. Prima della messa in funzione
ATTENZIONE!
Prima della messa in funzione è obbligatorio
montare completamente l'apparecchio!
AVVISO!
Pericolo per la salute!
Inalare vapori di benzina o di olio lubrificante e gas di sca-
rico può comportare gravi danni per la salute, perdita di
coscienza e, in casi estremi, la morte.
- Non inalare vapori di benzina/olio lubrificante e gas di
scarico.
- Azionare il prodotto solo all'aperto.
AVVERTENZA!
Danni al prodotto
Qualora il prodotto venga messo in funzione senza o con
troppo poco olio motore e olio per ingranaggi, possono veri-
ficarsi danni al motore.
- Prima della messa in funzione, rabboccare la benzina e l'o-
lio. Il prodotto viene consegnato senza olio motore e olio
per ingranaggi.
AVVERTENZA!
Danni ambientali!
Eventuali fuoriuscite di olio possono inquinare l'ambiente. Il
liquido è estremamente velenoso e può comportare un rapido
inquinamento dell'acqua.
