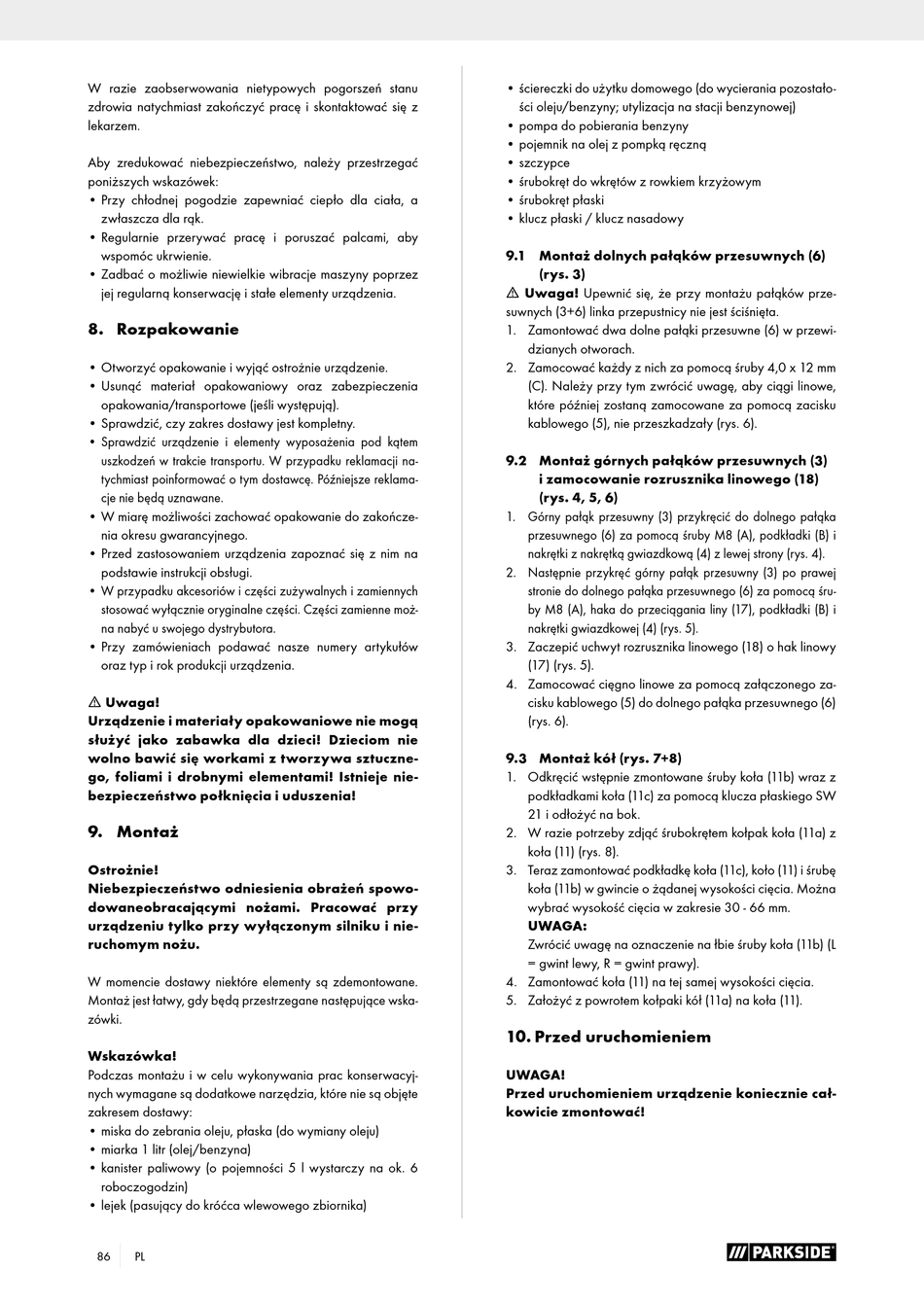

W razie zaobserwowania nietypowych pogorszeń stanu
zdrowia natychmiast zakończyć pracę i skontaktować się z
lekarzem.
Aby zredukować niebezpieczeństwo, należy przestrzegać
poniższych wskazówek:
• Przy chłodnej pogodzie zapewniać ciepło dla ciała, a
zwłaszcza dla rąk.
• Regularnie przerywać pracę i poruszać palcami, aby
wspomóc ukrwienie.
• Zadbać o możliwie niewielkie wibracje maszyny poprzez
jej regularną konserwację i stałe elementy urządzenia.
8. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia
opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem
uszkodzeń w trakcie transportu. W przypadku reklamacji na-
tychmiast poinformować o tym dostawcę. Późniejsze reklama-
cje nie będą uznawane.
• W miarę możliwości zachować opakowanie do zakończe-
nia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z nim na
podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i zamiennych
stosować wyłącznie oryginalne części. Części zamienne moż-
na nabyć u swojego dystrybutora.
• Przy zamówieniach podawać nasze numery artykułów
oraz typ i rok produkcji urządzenia.
m Uwaga!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie
wolno bawić się workami z tworzywa sztuczne-
go, foliami i drobnymi elementami! Istnieje nie-
bezpieczeństwo połknięcia i uduszenia!
9. Montaż
Ostrożnie!
Niebezpieczeństwo odniesienia obrażeń spowo-
dowaneobracającymi nożami. Pracować przy
urządzeniu tylko przy wyłączonym silniku i nie-
ruchomym nożu.
W momencie dostawy niektóre elementy są zdemontowane.
Montaż jest łatwy, gdy będą przestrzegane następujące wska-
zówki.
Wskazówka!
Podczas montażu i w celu wykonywania prac konserwacyj-
nych wymagane są dodatkowe narzędzia, które nie są objęte
zakresem dostawy:
• miska do zebrania oleju, płaska (do wymiany oleju)
• miarka 1 litr (olej/benzyna)
• kanister paliwowy (o pojemności 5 l wystarczy na ok. 6
roboczogodzin)
• lejek (pasujący do króćca wlewowego zbiornika)
86
PL
• ściereczki do użytku domowego (do wycierania pozostało-
ści oleju/benzyny; utylizacja na stacji benzynowej)
• pompa do pobierania benzyny
• pojemnik na olej z pompką ręczną
• szczypce
• śrubokręt do wkrętów z rowkiem krzyżowym
• śrubokręt płaski
• klucz płaski / klucz nasadowy
9.1 Montaż dolnych pałąków przesuwnych (6)
(rys. 3)
m Uwaga! Upewnić się, że przy montażu pałąków prze-
suwnych (3+6) linka przepustnicy nie jest ściśnięta.
1. Zamontować dwa dolne pałąki przesuwne (6) w przewi-
dzianych otworach.
2. Zamocować każdy z nich za pomocą śruby 4,0 x 12 mm
(C). Należy przy tym zwrócić uwagę, aby ciągi linowe,
które później zostaną zamocowane za pomocą zacisku
kablowego (5), nie przeszkadzały (rys. 6).
9.2 Montaż górnych pałąków przesuwnych (3)
i zamocowanie rozrusznika linowego (18)
(rys. 4, 5, 6)
1. Górny pałąk przesuwny (3) przykręcić do dolnego pałąka
przesuwnego (6) za pomocą śruby M8 (A), podkładki (B) i
nakrętki z nakrętką gwiazdkową (4) z lewej strony (rys. 4).
2. Następnie przykręć górny pałąk przesuwny (3) po prawej
stronie do dolnego pałąka przesuwnego (6) za pomocą śru-
by M8 (A), haka do przeciągania liny (17), podkładki (B) i
nakrętki gwiazdkowej (4) (rys. 5).
3. Zaczepić uchwyt rozrusznika linowego (18) o hak linowy
(17) (rys. 5).
4. Zamocować cięgno linowe za pomocą załączonego za-
cisku kablowego (5) do dolnego pałąka przesuwnego (6)
(rys. 6).
9.3 Montaż kół (rys. 7+8)
1. Odkręcić wstępnie zmontowane śruby koła (11b) wraz z
podkładkami koła (11c) za pomocą klucza płaskiego SW
21 i odłożyć na bok.
2. W razie potrzeby zdjąć śrubokrętem kołpak koła (11a) z
koła (11) (rys. 8).
3. Teraz zamontować podkładkę koła (11c), koło (11) i śrubę
koła (11b) w gwincie o żądanej wysokości cięcia. Można
wybrać wysokość cięcia w zakresie 30 - 66 mm.
UWAGA:
Zwrócić uwagę na oznaczenie na łbie śruby koła (11b) (L
= gwint lewy, R = gwint prawy).
4. Zamontować koła (11) na tej samej wysokości cięcia.
5. Założyć z powrotem kołpaki kół (11a) na koła (11).
10. Przed uruchomieniem
UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
