528050-6 / 528050-5

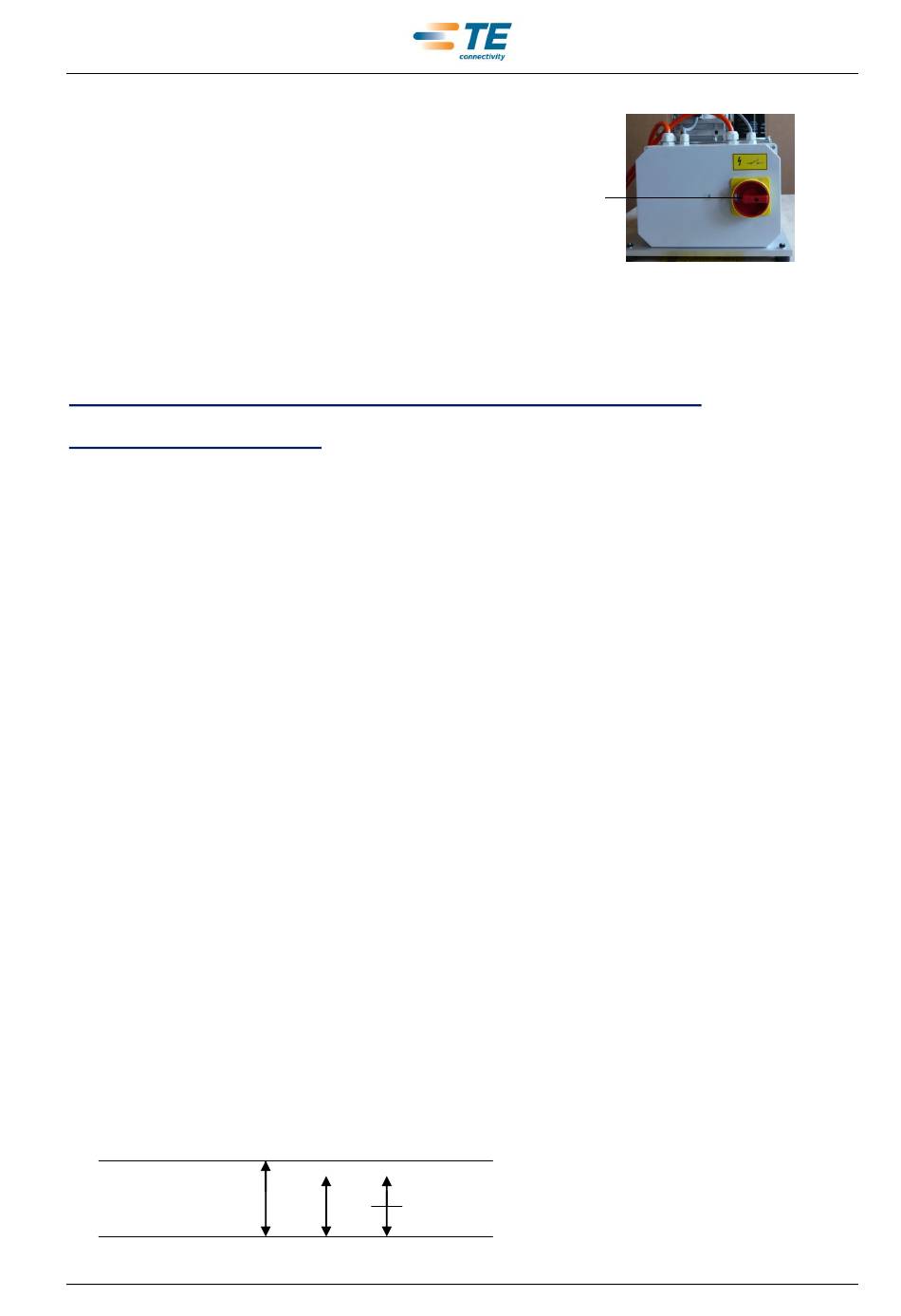

7. Hydraulische Crimpmaschine AT-66 am Hauptschalter (1) des
Hydraulik-Aggregats ausschalten.
Nach erfolgreicher Entlüftung und durchgeführter Kalibrierung, ist die Inbetriebnahme der hydraulischen
Crimpmaschine AT-66 beendet. Die Maschine kann nun mit Werkzeugen ausgerüstet werden.
10

Programmierung der hydraulischen Crimpmaschine AT-66

10.1

Programmauswahl

Die hydraulische Crimpmaschine AT-66 ist mit drei verschiedenen Crimpzyklen („P1", „P2", „P3")
programmierbar:
1. Programm-Typ „P1" (Obere und untere Endlage)
Bei diesem Programm-Typ wird ein kompletter Crimpzyklus zwischen der oberen und unteren
Endlage durchgeführt. Der Crimpzylinder bewegt sich dabei von der oberen Endlage bis zu der
unteren, eingestellten Endlage und wieder zurück in die obere Endlage. Die untere Endlage (Crimp-
Endlage) muss programmiert werden.
2. Programm-Typ „P2" (Obere reduzierte Anfangshöhe und untere Endlage)
Bei diesem Programm-Typ wird ein kompletter Crimpzyklus zwischen der oberen reduzierten
Anfangshöhe und der unteren Endlage durchgeführt.
Die reduzierte Anfangshöhe wird angewendet, um z. B. bei der Verarbeitung von kleineren
Crimpkontakten nicht den kompletten Zylinderhub ausführen zu müssen und dadurch Zeit zu sparen.
Der Zylinder bewegt sich dabei von der oberen reduzierten Anfangshöhe bis zu der unteren
eingestellten Endlage und wieder zurück zur oberen reduzierten Anfangshöhe. Zwei Höhen müssen
programmiert werden. Erstens die obere reduzierte Anfangshöhe und zweitens die untere Endlage
(Crimp-Endlage).
3. Programm-Typ „P3" (Obere, reduzierte Anfangshöhe, ein Haltepunkt für den Kontakt und die
untere Endlage (Crimp-Endlage))
Bei diesem Programm-Typ wird der Crimpzyklus zwischen der oberen, reduzierten Anfangshöhe und
der unteren Endlage durch einen Haltepunkt unterbrochen. Der Haltepunkt wird angewendet, um
z. B. Kontakte vor dem eigentlichen Crimphub in Position zu halten und dadurch das Einlegen des
Leiters zu erleichtern (reduzierte Anfangshöhe siehe oben).
Der Zylinder bewegt sich dabei von der oberen, reduzierten Anfangshöhe bis zum Haltepunkt (Split-
Cycle-Position). Nach nochmaliger Betätigung des Fußschalters erfolgt der Crimphub zur unteren,
eingestellten Endlage (Crimp-Endlage) und wieder zurück zur oberen reduzierten Anfangshöhe.
Drei Höhen müssen programmiert werden. Erstens die obere, reduzierte Anfangshöhe und zweitens
der Haltepunkt. Als drittes muss noch die untere Endlage (Crimp-Endlage) festgelegt werden.
Endlage oben
Endlage unten
P1
P2 P3
1 1
2
1 2 3
Seite / Page / Página 43 / 232
1
Abb. 10.01
ECOC: EGC0 ; LOC: AI
412-18954 Rev. F
Abb. 9.41
