528050-6 / 528050-5

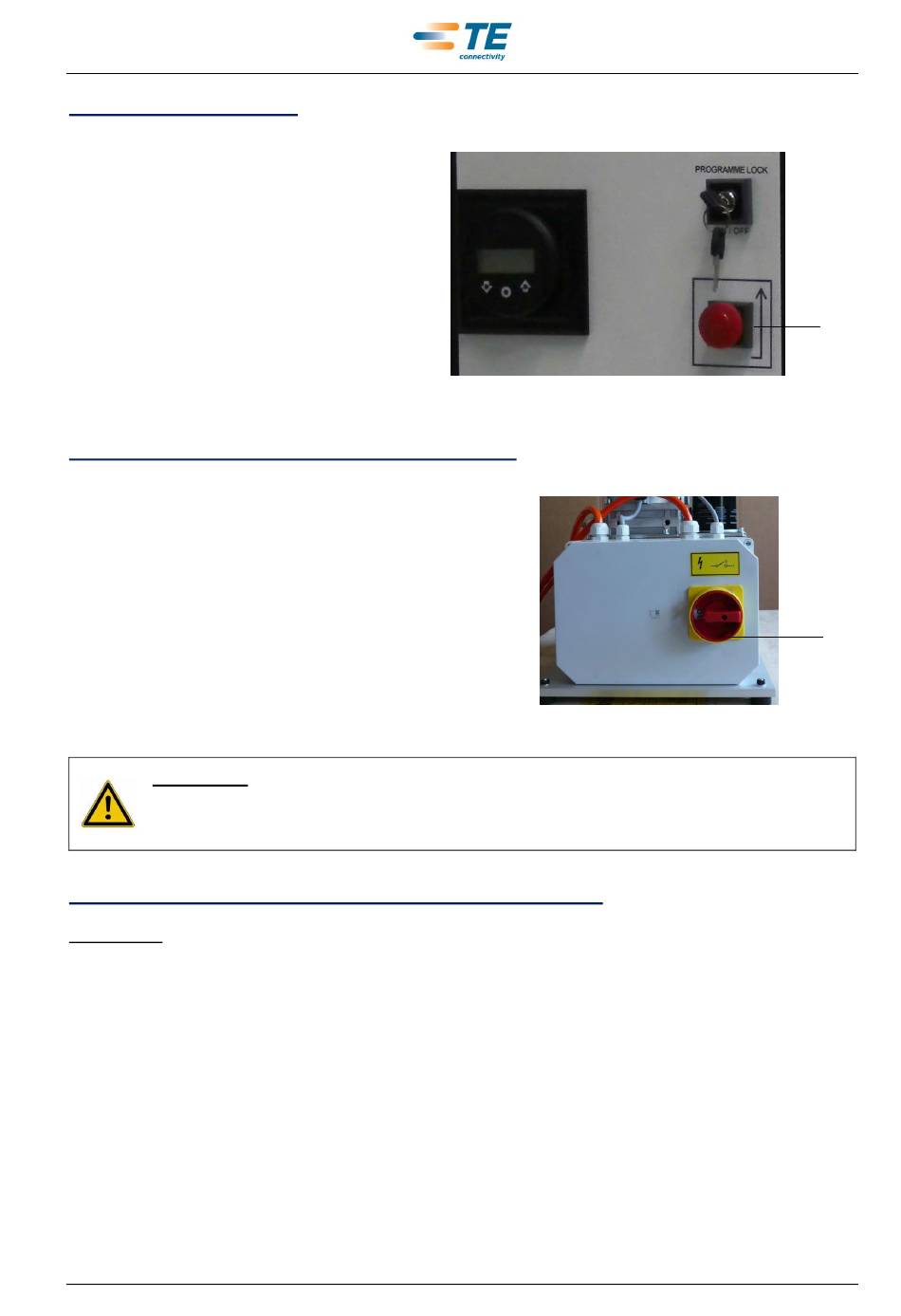

6.4.3 Rückstell-Taster
Sind die Crimpbacken durch einen Bedienungs-
oder Handhabungsfehler
Einlegen eines Crimpkontaktes blockiert, wird
die hydraulische Crimpmaschine AT-66 durch
Betätigen des Rückstell-Tasters (4) gelöst.
6.4.4

Hauptschalter (am Hydraulik-Aggregat)

Das Hydraulik-Aggregat verfügt über einen Hauptschalter
(6), mit dem die gesamte Maschine vom Stromnetz getrennt
wird. Die Anordnung des Hauptschalters ist durch ein
aufgebrachtes Piktogramm erkenntlich.
WARNUNG!
 Das Hydraulikaggregat mit elektrischem Hauptschalter muss im Griffbereich des
Bedieners aufgestellt sein.
6.5

Technische Daten Hydraulische Crimpmaschine

Abmessung:
Länge:
Breite:
Höhe:
Crimpkraft:
Hubweg:
Messsystem Toleranz:
Gesamtgewicht:
(inkl. Aggregat/Fußschalter)
Lärmpegel:
Crimp-Zyklus:
Elektrische Anschlusswerte:
oder falsches
290 mm
220 mm
510 mm
150 kN
40 mm
+/- 0.020 mm
ca. 135 kg
69 dB(A)
Minimum 7 Sekunden (ohne Rückhubbegrenzung)
400 V/50 Hz 3-Phasen 16A - EMEA
230 V/60 Hz 3-Phasen 16A - USA
Seite / Page / Página 16 / 232
412-18954 Rev. F
4
Abb. 6.10
6
Abb. 6.11
