Block-Übersicht
4.5.1
Totalizer Blöcke und Messumformer-interne Zähler
Der Messumformer ist auch als Standardgerät ohne PA-Kommunikation und somit ohne
Totalizer Blöcke verfügbar. Deshalb enthält der Messumformer eigene, interne Zähler, die
nichts mit den Totalizer Blöcken zu tun haben. Diese internen Zähler sind auch im PA-Gerät
enthalten und können z. B. auf der LCD-Anzeige am Gerät im Untermenü Zähler abgelesen
werden.
Die internen Zähler (Vor- / Rücklauf) sind fest mit den AI-Blöcken 2 und 3 verbunden und
können so zyklisch ausgelesen werden.
Als Channel für die Totalizer Blöcke kommt nur der Durchfluss (Volume Flow) (Index 17)
infrage, nicht die internen Zähler! Die Totalizer summieren den Durchfluss zum Zählerstand auf.
Es wäre unsinnig, die internen Zähler ein weiteres Mal aufzusummieren.
Die internen Zähler und die Totalizer-Blöcke sind unabhängig, können unterschiedlich
eingestellt sein (Einheiten, Mode, ...) und zu anderen Zeitpunkten rückgesetzt worden sein.
Daher können sich die Zählerwerte unterscheiden.
Messumformer FEX300 / FEX500
Transducer Block -
Flow (Slot 10)
Volume Flow - Rel. Idx 17
Transducer Block -
Special Function (Slot 12)
Fwd Totalizer - Rel. Idx 8
Rev Totalizer - Rel. Idx 9

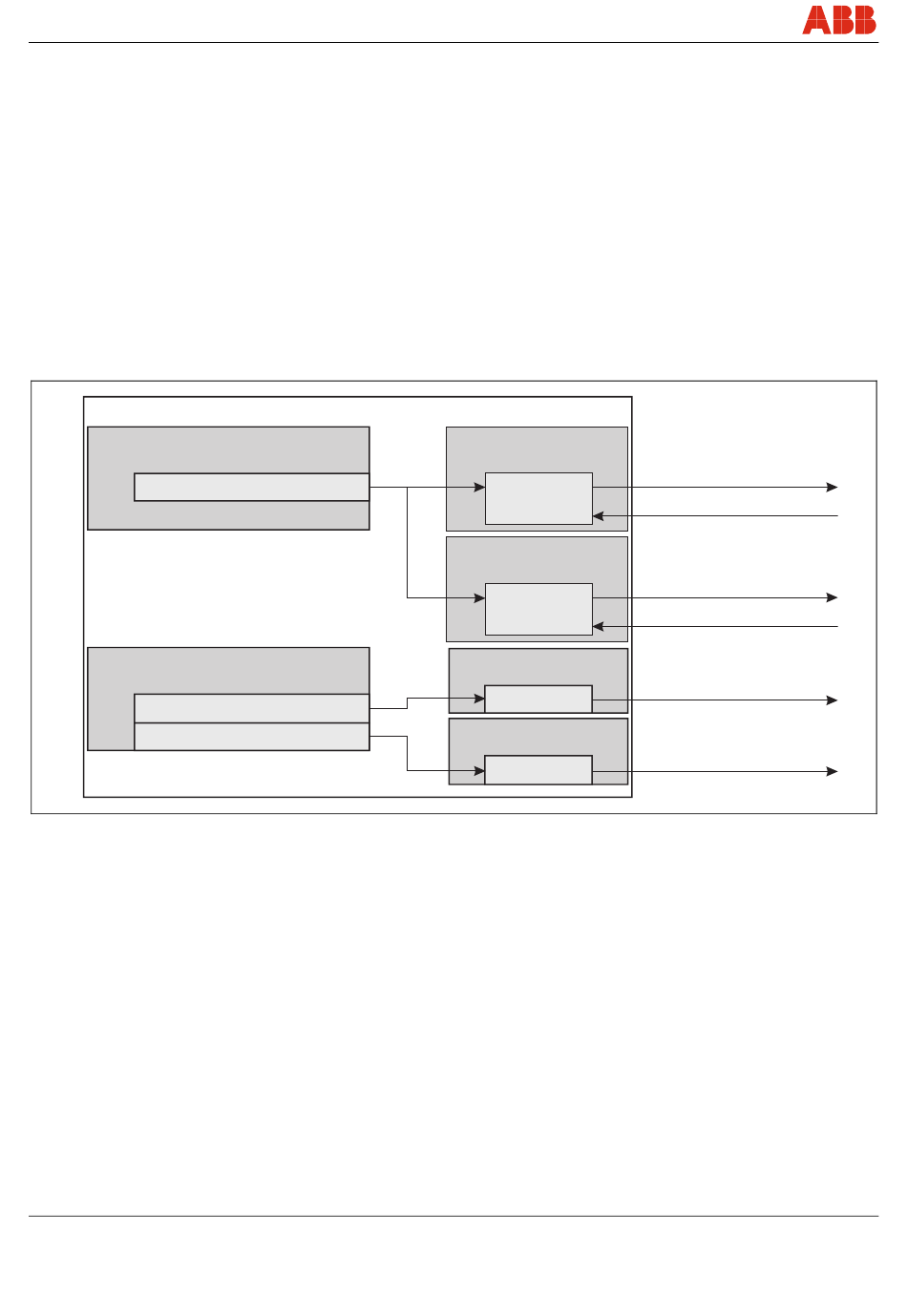

Abb. 6:
Totalizer Blöcke / Interne Zähler
Da der Totalizer Block den Durchfluss aufsummiert, entspricht die Totalizer-Einheit der
Durchflusseinheit ohne Zeit. Beispiel: Durchfluss m³/h, Zähler m³.
Die Totalizer-Einheit UNIT_TOT (Index 11) wird vom Messumformer nicht automatisch auf den
passenden Einheitenwert gesetzt, wenn z. B. die Durchflusseinheit verändert wird.
24
Totalizer 1 (Slot 2)
Bearbeitung
Totalizer 2 (Slot 3)
Bearbeitung
Analog Input 2 (Slot 4)
Bearbeitung
Analog Input 3 (Slot 5)
Bearbeitung
FEX300, FEX500
OUT (Value + Status)
SET_TOT / MODE_TOT
OUT (Value + Status)
SET_TOT / MODE_TOT
OUT (Value + Status)
OUT (Value + Status)
COM/FEX300/FEX500/PB-DE
G01041
