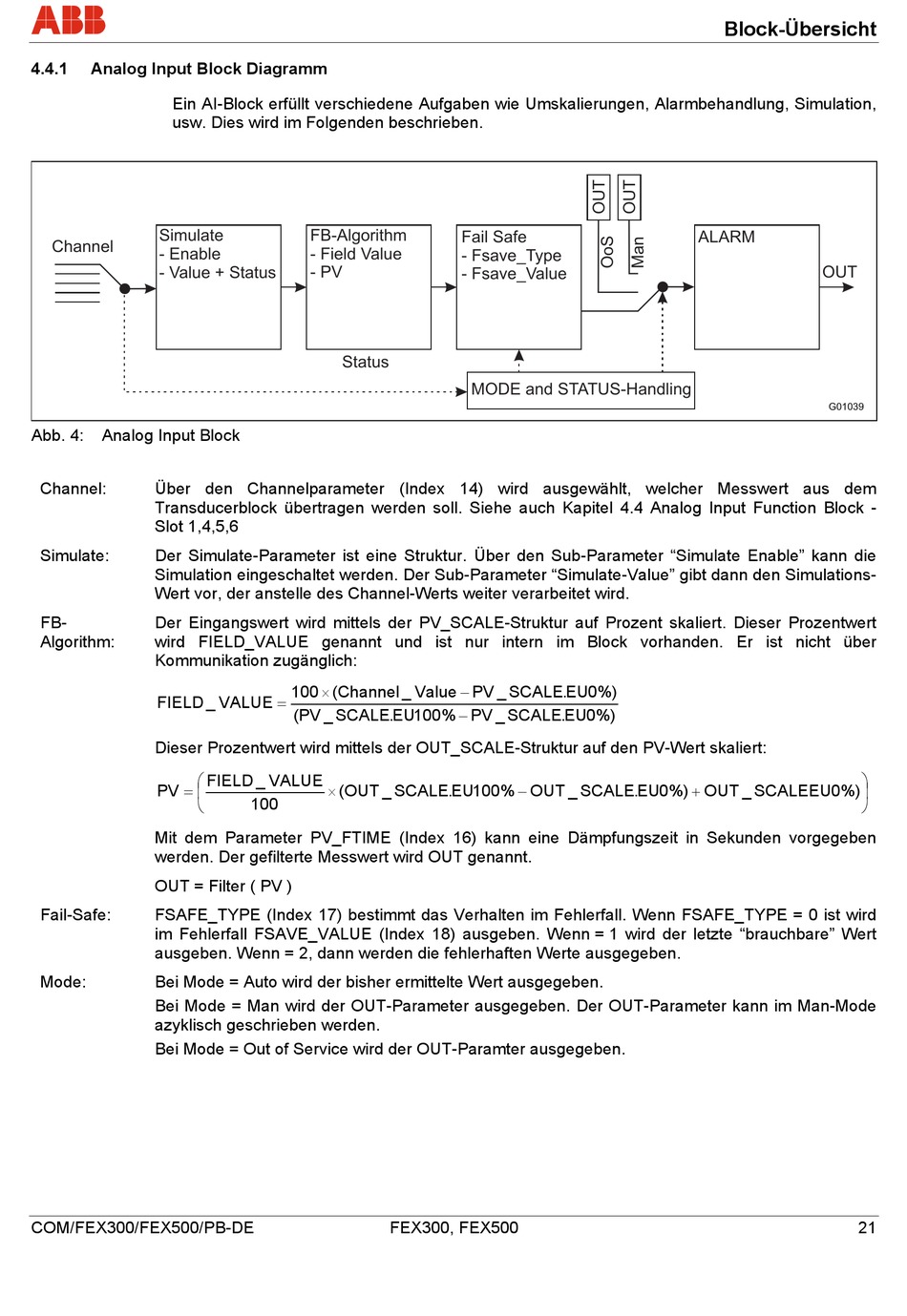

4.4.1
Analog Input Block Diagramm
Ein AI-Block erfüllt verschiedene Aufgaben wie Umskalierungen, Alarmbehandlung, Simulation,
usw. Dies wird im Folgenden beschrieben.
Simulate
Channel
- Enable
- Value + Status
Abb. 4:
Analog Input Block
Channel:
Über den Channelparameter (Index 14) wird ausgewählt, welcher Messwert aus dem
Transducerblock übertragen werden soll. Siehe auch Kapitel 4.4 Analog Input Function Block -
Slot 1,4,5,6
Simulate:
Der Simulate-Parameter ist eine Struktur. Über den Sub-Parameter "Simulate Enable" kann die
Simulation eingeschaltet werden. Der Sub-Parameter "Simulate-Value" gibt dann den Simulations-
Wert vor, der anstelle des Channel-Werts weiter verarbeitet wird.
FB-
Der Eingangswert wird mittels der PV_SCALE-Struktur auf Prozent skaliert. Dieser Prozentwert
Algorithm:
wird FIELD_VALUE genannt und ist nur intern im Block vorhanden. Er ist nicht über
Kommunikation zugänglich:
FIELD
Dieser Prozentwert wird mittels der OUT_SCALE-Struktur auf den PV-Wert skaliert:
⎛
=
⎜
PV
⎝
Mit dem Parameter PV_FTIME (Index 16) kann eine Dämpfungszeit in Sekunden vorgegeben
werden. Der gefilterte Messwert wird OUT genannt.
OUT = Filter ( PV )
Fail-Safe:
FSAFE_TYPE (Index 17) bestimmt das Verhalten im Fehlerfall. Wenn FSAFE_TYPE = 0 ist wird
im Fehlerfall FSAVE_VALUE (Index 18) ausgeben. Wenn = 1 wird der letzte "brauchbare" Wert
ausgeben. Wenn = 2, dann werden die fehlerhaften Werte ausgegeben.
Mode:
Bei Mode = Auto wird der bisher ermittelte Wert ausgegeben.
Bei Mode = Man wird der OUT-Parameter ausgegeben. Der OUT-Parameter kann im Man-Mode
azyklisch geschrieben werden.
Bei Mode = Out of Service wird der OUT-Paramter ausgegeben.
COM/FEX300/FEX500/PB-DE
FB-Algorithm
- Field Value
- PV
Status
×
100
(
Channel
=
_
VALUE
(
PV
_
SCALE
FIELD
_
VALUE
×
(
OUT
100
Fail Safe
- Fsave_Type
- Fsave_Value
MODE and STATUS-Handling
−
_
Value
PV
_
SCALE
−
.
EU
100
%
PV
_
SCALE
−
_
SCALE
.
EU
100
%
OUT
FEX300, FEX500
Block-Übersicht
ALARM
.
EU
0
%)
.
EU
0
%)
+
_
SCALE
.
EU
0
%)
OUT
OUT
G01039
⎞
⎟
_
SCALEEU
0
%)
⎠
21
