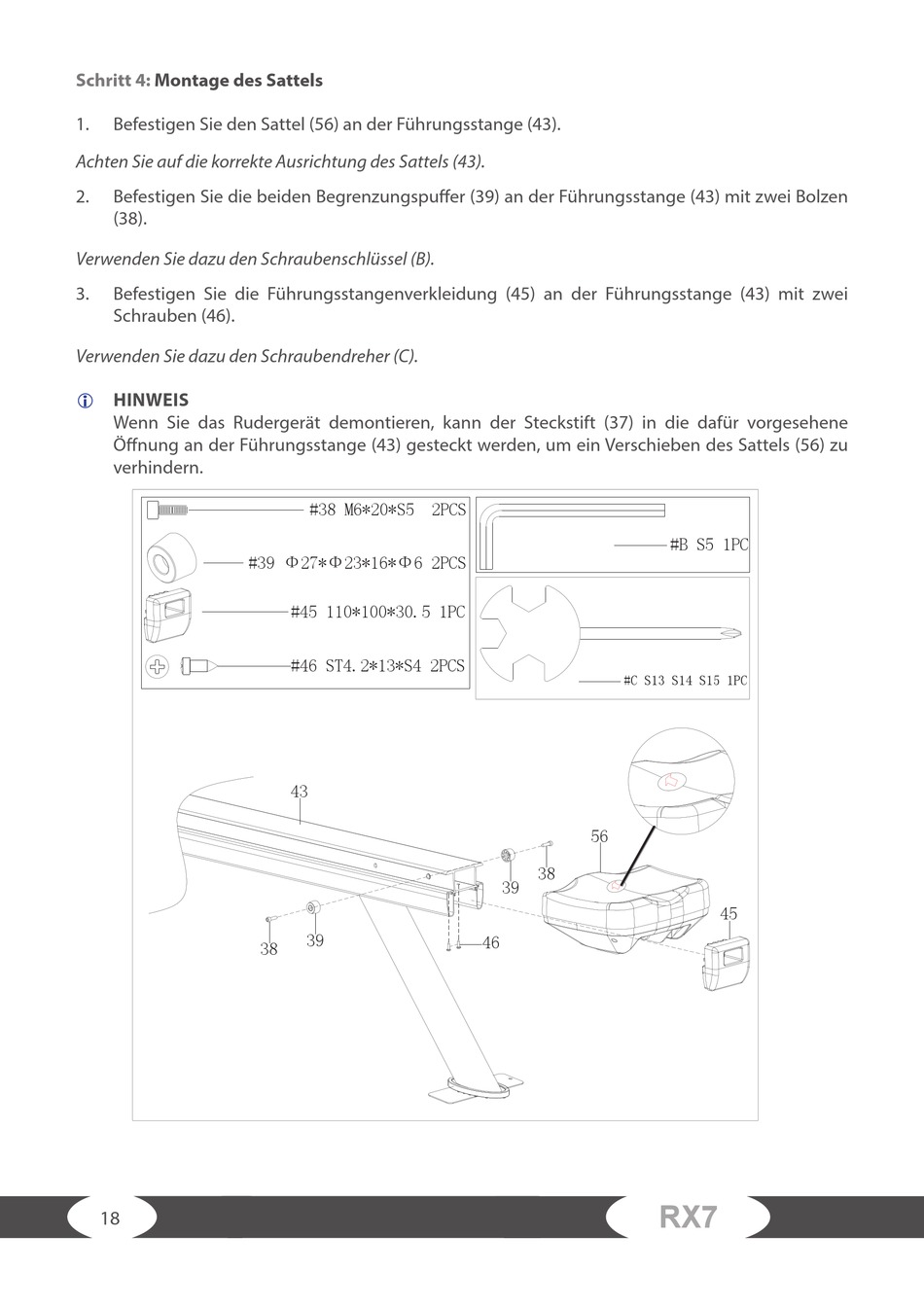

Schritt 4:
Montage des Sattels
1.
Befestigen Sie den Sattel (56) an der Führungsstange (43).
Achten Sie auf die korrekte Ausrichtung des Sattels (43).
2.
Befestigen Sie die beiden Begrenzungspuff er (39) an der Führungsstange (43) mit zwei Bolzen
(38).
Verwenden Sie dazu den Schraubenschlüssel (B).
3.
Befestigen Sie die Führungsstangenverkleidung (45) an der Führungsstange (43) mit zwei
Schrauben (46).
Verwenden Sie dazu den Schraubendreher (C).
HINWEIS
Wenn Sie das Rudergerät demontieren, kann der Steckstift (37) in die dafür vorgesehene
Öff nung an der Führungsstange (43) gesteckt werden, um ein Verschieben des Sattels (56) zu
verhindern.
18
RX7
