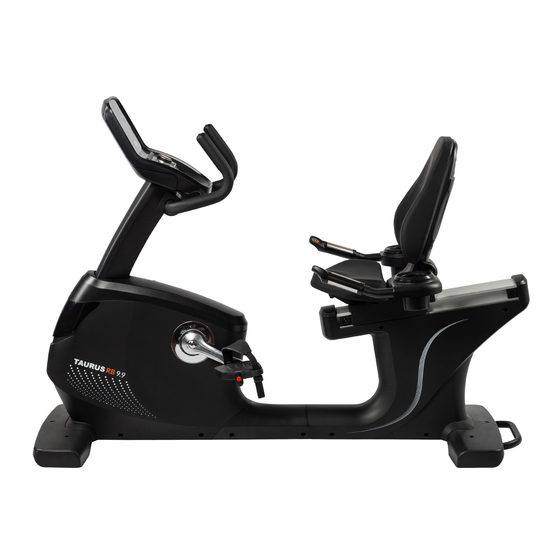

- Seite 1 Montage- und Bedienungsanleitung max. 180 kg ~ 60 Min. 66 kg L 170 | B 75 | H 122 TFRB99TFT.01.08 Art. Nr. TF-RB99-TFT Ergometer RB9.9 Touch...
- Seite 2 RB9.9 Touch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Programme 3.3.1 Quick-Start 3.3.2 Zielprogramme 3.3.3 Voreingestellte Programme 3.3.4 Benutzerdefinierte Programme 3.3.5 Herzfrequenzgesteuerte Programme 3.3.6 Wattprogramm Fitness-Test Medien Bluetooth und Fitness-Apps LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT RB9.9 Touch...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! RB9.9 Touch...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten TFT - Anzeige von Trainingszeit in min Geschwindigkeit in km/h Trainingsstrecke in km Kalorien in kcal Widerstandsstufe Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Trittfrequenz (Umdrehungen pro Minute) Watt Widerstandssystem: Elektromagnetische Induktionsbremse Widerstandslevel: Schwungmasse: 10 kg Wattangaben Einstellbarer Bereich im Wattprogramm: 10-350 W... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. RB9.9 Touch... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. RB9.9 Touch... -
Seite 11: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 12: Lieferumfang
Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. RB9.9 Touch... - Seite 13 114 & 115 51L & 51R STEP 1 7A M8*1.25*110L 4PCS 16 D16*D8.5*1.2T 8PCS 7 M8*1.25*70L 4PCS 9 D15.4*D8.2*2T 8PCS STEP 2 9 D15.4*D8.2*2T 4PCS 16 D16*D8.5*1.2T 4PCS 15 M8*1.25*15L 4PCS STEP 3 39 M5*12L 8PCS STEP 4 8 D22*D8.5*1.5T 4PCS 9 D15.4*D8.2*2T 3PCS 41 M8*1.25*50L 4PCS 15 M8*1.25*15L 3PCS...
-
Seite 14: Aufbau
Entfernen und entsorgen Sie die Befestigung mitsamt der zwei Schrauben - sie gehören nicht zum Montagesatz dazu (siehe Abb. 1-3). Montieren Sie den vorderen Standfuß (4) am Hauptrahmen (1) mit zwei Schrauben (7 & 7A), vier Unterlegscheiben (16) und vier Federscheiben (9) (siehe Abb. 1-4). RB9.9 Touch... - Seite 15 M8x1.25x70L M8x1.25x110L D15.4xD8.2x2T D16xD8.5x1.2T 7 16 7 16...
- Seite 16 Setzen Sie den Konsolenmast (17) in die Aufnahme des Hauptrahmens (1) ein. Verschrauben Sie den Konsolenmast (17) mit dem Hauptrahmen (1) mit vier Schrauben (15), vier Federscheiben (9) und vier flachen Unterlegscheiben (16). Schieben Sie die Abdeckung (11) wieder nach unten (siehe Abb. 2-4). M8x1.25x15L D15.4xD8.2x2T D16xD8.5x1.2T RB9.9 Touch...
- Seite 17 Schritt 3: Montage der Konsole Verbinden Sie die Kabel (76 & 64) und die Kabel (76 & 14) miteinander (siehe Abb. 3-1). Setzen Sie die Konsole (76) auf den Konsolenmast (17). Führen Sie das Erdungskabel durch die Konsolenhalterung am Konsolenmast (17) entlang und befestigen Sie die Konsole (76) auf dem Konsolenmast (17) mit vier Schrauben (39) (siehe Abb.
- Seite 18 Platzieren Sie die Flaschenhalterungen (20) in den Aufnahmen der Handgriffe mit den Handpulssensoren (36). Befestigen Sie die vorderen Handgriffe (72) am Konsolenmast (17) mit zwei Schrauben (41) und zwei Wellscheiben (8). Platzieren Sie die Abdeckung (42) auf den vorderen Handgriffen (72). M8x1.25x50L D22*D8.5*1.5T M8x1.25x15L D15.4xD8.2x2T D16xD8.5x1.2T 8 41 RB9.9 Touch...
- Seite 19 Schritt 5: Montage der Abdeckungen und der Pedale Montieren Sie den Sitz (69) auf dem Hauptrahmen (1) mit vier Schrauben (112) und vier Unterlegscheiben (16). Montieren Sie das linke Pedal (51L) an der linken Kurbel (48L), indem Sie das Pedal (51L) gegen den Uhrzeigersinn drehen.
- Seite 20 Gerät mit ausreichend Strom versorgt wird. Technische Fehler können die Folge sein. Stecken Sie den Netzstecker in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen. RB9.9 Touch...
- Seite 21 WICHTIGER HINWEIS Um sicherzustellen, dass Ihr Gerät über die neuste Softwareversion verfügt, führen Sie bitte vor der ersten Benutzung ein Update durch. Gehen Sie hierbei wie folgt vor: Tippen Sie in der rechten unteren Ecke des Bildschirms auf „Einstellungen“. Tippen Sie auf „WLAN“ und verbinden Sie Ihr Laufband mit dem Internet. Kehren Sie in die Einstellungen zurück.
-
Seite 22: Bedienungsanleitung
Anzeige der Trainingsstrecke in km Distance (Strecke) Anzeigebereich: 0.0–99.9 Anzeige der Kalorien in kcal Calories (Kalorien) Anzeigebereich: 0–9999 Anzeige der Herzfrequenz Puls (Puls) Anzeigebereich: 40–220 Speed (Geschwindigkeit)/ Anzeige der derzeitigen Geschwindigkeit oder der Umdrehungen pro RPM (Umdrehungen Minute pro Minute) RB9.9 Touch... -
Seite 23: Tastenfunktionen
Anzeige des MET oder des derzeitigen Wattwertes Definition: MET oder metabolisches Äquivalent wird benutzt, um den durchschnittlichen Grundumsatz einer Person zu messen. MET beschreibt die Menge Sauerstoff, die eine durchschnittliche Person im Ruhezustand verbraucht. 1 MET= 3.5ml/kg/min (Der Körper verbraucht 3,5 Milliliter Sauerstoff pro Kilogramm pro Minute), ist die Menge an Sauerstoff, die der Körper im Ruhezustand verbraucht. -
Seite 24: Programme
Drücken Sie STOP, um das Programm zu pausieren. Die Widerstandsstufe wird auf 0 gesetzt. 5.1. Drücken Sie STOP erneut, um das Programm zu beenden. Auf dem Display erscheint nun eine Zusammenfassung der gesammelten Trainingsdaten. 5.2. Drücken Sie START, um mit dem Programm fortzufahren. RB9.9 Touch... - Seite 25 Festgelegte Zeit / 30 = Zeit für jeden Abschnitt Programm LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL...
- Seite 26 Festgelegte Zeit / 30 = Zeit für jeden Abschnitt Programm LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL LEVEL RB9.9 Touch...
-
Seite 27: Benutzerdefinierte Programme
3.3.4 Benutzerdefinierte Programme Tippen Sie im Hauptmenü auf "USER PROGRAM". Wählen Sie ein Benutzerprofil (U1-U4) aus. HINWEIS Der ausgewählte Benutzer wird am oberen Rand des Displays angezeigt. Der Name des Benutzers kann geändert werden, indem Sie darauf tippen. Nun können Sie den gewünschten Namen eingeben. -
Seite 28: Herzfrequenzgesteuerte Programme
Drücken Sie STOP, um das Programm zu pausieren. Die Widerstandsstufe wird auf 0 gesetzt. 6.1. Drücken Sie STOP erneut, um das Programm zu beenden. Auf dem Display erscheint nun eine Zusammenfassung der gesammelten Trainingsdaten. 6.2. Drücken Sie START, um mit dem Programm fortzufahren. RB9.9 Touch... -
Seite 29: Wattprogramm
3.3.6 Wattprogramm Tippen Sie im Hauptmenü auf “WATT MODE”. Legen Sie Ihren gewünschten Zielwattwert und die gewünschte Trainingszeit fest. HINWEIS Sie können einen Wattwert zwischen 10 und 350 Watt festlegen (in 10’er-Schritte). Der Standardwert beträgt 120 Watt. Sie können die Trainingzeit zwischen 5 und 999 Minuten eingeben. Der Standardwert beträgt 20 Minuten. -
Seite 30: Fitness-Test
"OVER PULSE" erscheint auf dem Display. Sollte dies der Fall sein unterbrechen Sie Ihren Test bitte sofort. Nach Beendigung des Test wird auf dem Display eine Zusammenfassung der gesammelten Trainingsdaten und eine Auswertung anhand Ihrer Kondition errechnet. RB9.9 Touch... -
Seite 31: Medien
Medien Im Media-Bereich haben Sie zugriff auf unterschiedlichste Apps, wie zum Beispiel YouTube, Twitter, Facebook oder Instragram. WICHTIGER HINWEIS Um die Funktionalität der vorinstallierten Apps gewährleisten zu können, müssen diese regelmäßig aktualisiert werden. Die jeweilige App wird Ihnen dazu einen Hinweis geben. Um die Updates durchzuführen, brauchen Sie einen google-Account. -
Seite 32: Bluetooth Und Fitness-Apps
Trainingsapps finden Sie in den App Stores von google oder Apple. Dort finden Sie zum Beispiel die Apps „Kinomap“ oder „Zwift“. Bitte beachten Sie hierbei, dass es sich um Apps externer Hersteller handelt. Sport-Tiedje übernimmt keine Verantwortung für die Verfügbarkeit, Funktionalität oder die Inhalte dieser Programme. Beispiel: Kinomap RB9.9 Touch... -
Seite 33: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 34: Fehlerbehebung, Pflege Und Wartung
Netzstecker eingesteckt ist Störquellen beseitigen (z.B. Handy, Lautsprecher, Störquellen im Raum Staubsauger- Rasenmäherroboter …) ungeeigneter Brustgurt Geeigneten Brustgurt verwenden Keine Pulsanzeige Position des Brustgurtes (siehe empfohlenes Zubehör) falsch Brustgurt neu positionieren und/ Batterien leer oder Elektroden befeuchten Batterien wechseln RB9.9 Touch... -
Seite 35: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Halbjährlich Display Konsole Schmierung der beweglichen Teile Kunststoffabdeckungen Schrauben &... -
Seite 36: Zubehör-Empfehlung
Zubehör. Alternativ können Sie den zur Verfügung gestellten QR Code nutzen. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher RB9.9 Touch... -
Seite 37: Ersatzteilbestellung
Sport-Tiedje GmbH, Flensburger Str. 55, 24837 Schleswig MADE IN Serial nº.: weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Liegeergometer Modellbezeichnung: RB9.9 Touch Artikelnummer: TF-RB99-TFT... -
Seite 38: Teileliste
Bottle holder 26100-6-1578-B0 D134*115 Bearing 58006-6-1040-01 #6004-2RS(C0) Waved washer 55120-5-2705-DA D27*D20.3*0.5T Cross screw 54203-2-0030-F0 M3*0.5*30L C ring 55519-1-2312-DA D22.5*D18.5*1.2T Screw 54203-2-0012-F0 M3*0.5*12L Crank axle 734S0-3-2903-00 Pulley 58008-6-1037-D0 D260*25*3T Nylon nut 55206-1-2006-FA M6*1.0*6T Bolt 50106-5-0015-C0 M6x1.0x15L Belt 58004-6-1116-00 430 PJ8 RB9.9 Touch... - Seite 39 Round magnet 742G0-6-2574-00 Upper cable for quick button (2) 734S5-6-2539-00 400L Upper cable for quick button (1) 734S5-6-2542-00 400L Upper cover for handpulse 747S0-6-2517-B0 184.5*20.8*50 Lower cover for handpulse 747S0-6-2518-B0 184.5*35.2*50 Membrane button(-) 744S4-6-2534-00 Membrane button(+) 744S4-6-2533-00 Handlebar 744S0-3-2400-J0 Lower cable for quick button (2) 734S5-6-2536-00 850L Lower cable for quick button (1)
- Seite 40 Plastic flat washer 55110-1-2404-BF D10*D24*0.4T 55208-2-2006-NA M8*1.25*6T Nylon nut 55208-1-2008-FA M8*1.25*8T Slide rail 744S0-6-5101-00 115*69.5*670L Position limition plate for seat post 73502-6-2273-N0 328*18*5T Fixing plate (2) 73502-6-2205-N0 328*18*3T Round cone screw 50605-2-0015-N0 M5*0.8*15L Reinforce plate of slide rail 73502-6-5102-J0 58*30*4T RB9.9 Touch...
- Seite 41 Cross bolt 52606-2-0015-N0 M6*1*15L Bolt 50108-5-0045-F3 M8*1.25*45L Slide rail reinforce tube (2) 744S0-6-5114-J0 20*20*2.0T*43 Inner hex cylindrical head screw 54008-5-0055-F4 M8*1.25*55L Square buffer 25300-6-2175-B0 34*34*22T Bolt 50308-5-0100-F4 M8*1.25*100L Cable plug 55312-1-0015-BA D4*D12*13 Moving wheel 26100-6-1087-B0 D65*24 Connection tube of slide rail 744S0-3-5125-J0 Ajustable rod 744S0-3-2225-J0...
-
Seite 42: Explosionszeichnung
Explosionszeichnung RB9.9 Touch... -
Seite 43: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 44 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. RB9.9 Touch...
-
Seite 45: Kontakt
