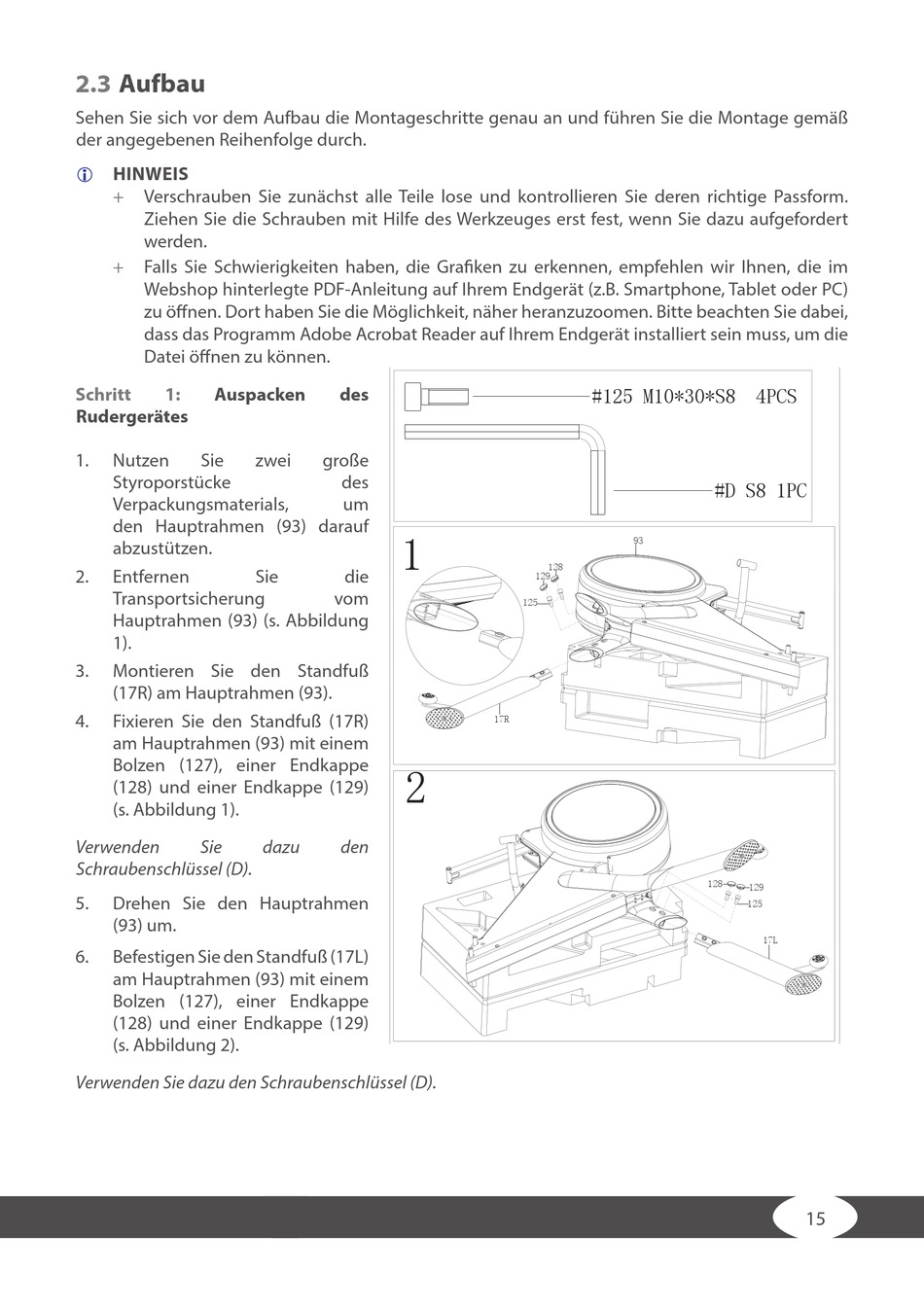

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.
Schritt
1:
Auspacken
Rudergerätes
1.
Nutzen
Sie
Styroporstücke
Verpackungsmaterials,
den Hauptrahmen (93) darauf
abzustützen.
2.
Entfernen
Transportsicherung
Hauptrahmen (93) (s. Abbildung
1).
3.
Montieren Sie den Standfuß
(17R) am Hauptrahmen (93).
4.
Fixieren Sie den Standfuß (17R)
am Hauptrahmen (93) mit einem
Bolzen (127), einer Endkappe
(128) und einer Endkappe (129)
(s. Abbildung 1).
Verwenden
Sie
Schraubenschlüssel (D).
5.
Drehen Sie den Hauptrahmen
(93) um.
6.
Befestigen Sie den Standfuß (17L)
am Hauptrahmen (93) mit einem
Bolzen (127), einer Endkappe
(128) und einer Endkappe (129)
(s. Abbildung 2).
Verwenden Sie dazu den Schraubenschlüssel (D).
des
zwei
große
des
um
Sie
die
vom
dazu
den
15
